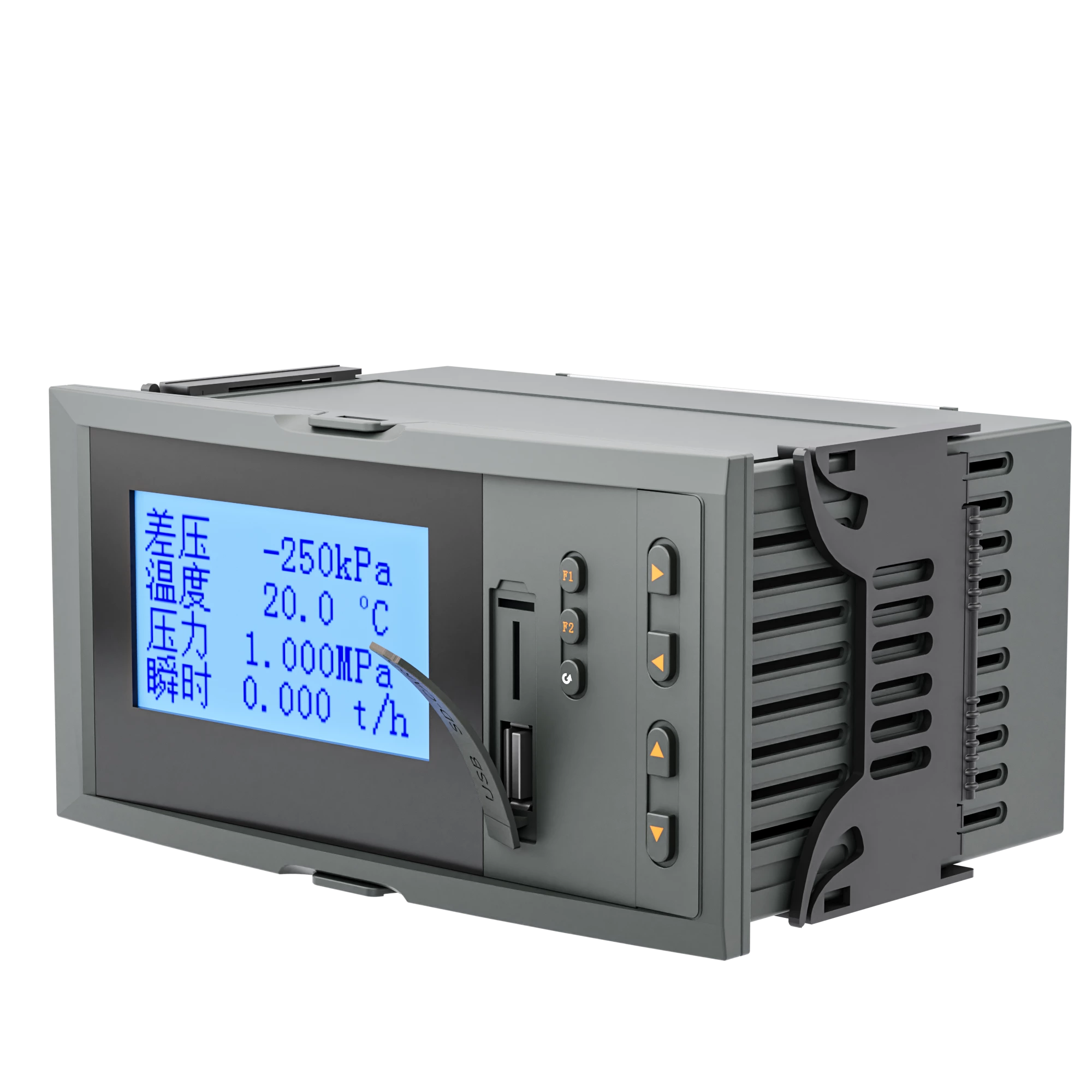

Máy tổng hợp lưu lượng LCD SUP-7610
Máy tổng hợp lưu lượng LCD SUP-7610 chủ yếu được thiết kế để phục vụ cho mục đích giao dịch giữa nhà cung cấp và khách hàng trong lĩnh vực sưởi ấm trung tâm khu vực, tính toán hơi nước và đo lưu lượng có độ chính xác cao.
Ứng dụng
- Thanh toán và đo lường thương mại giữa nhà cung cấp và khách hàng trong hệ thống sưởi ấm trung tâm khu vực
- Đo lưu lượng hơi nước chính xác
- Giám sát quá trình gia nhiệt hơi nước và kiểm soát thể tích
Đặc trưng
- Dòng điện: 0-20mA, 4-20mA, √0-10mA;
- Điện áp: 0-5V, 1-5V, 0-10V (có thể tùy chỉnh), √1-5V;
- Cặp nhiệt điện: B, S, K, E, T, J, R, N, v.v.;
- RTD & Điện trở: Pt100, Cu50, BA1, 0-400Ω;
- Tần số: 0-10kHz, sóng hình chữ nhật/sin/vuông;
- Độ chính xác đo lường: lên đến ±0,2% FS ±1 chữ số;
- Dải nguồn điện rộng: AC 100-240V hoặc DC 12-36V;
- Tiêu thụ điện năng thấp: ≤ 5W;
- Thiết kế gắn trên tấm bền bỉ phù hợp với môi trường 0-50°C, ≤85% RH;
Đặc điểm kỹ thuật
| Đầu vào đo lường | ||
| Tín hiệu đầu vào |
Dòng điện: 0-20mA, 0-10mA, 4-20mA, √0-10mA,√4-20mA; Trở kháng đầu vào: ≤100 Ω; Giới hạn tối đa của dòng điện đầu vào: ≤ 30mA | |
| Điện áp: 0-5V, 1-5V, 0-10V (tùy chỉnh) | ||
| Khả năng chịu nhiệt: Pt100, Cu50, Cu53,Cu100, BA1, BA2 | ||
| Điện trở tuyến tính: 0-400Ω | ||
| Cặp nhiệt điện: B, S, K, E, T, J, R, N, F2, Wre3-25, Wre5-26 | ||
| Tín hiệu tần số: dải: 0-10KHz; dạng sóng: hình chữ nhật, hình sin, hình vuông | ||
| Đầu ra | ||
| Tín hiệu đầu ra | Đầu ra tương tự: 4-20mA (điện trở tải ≤ 480Ω), 0-20mA (điện trở tải ≤ 480Ω) | |
| 0-10mA (điện trở tải ≤ 960Ω), 1-5V (điện trở tải ≥ 250KΩ) | ||
| 0-5V (điện trở tải ≥ 250KΩ), 0-10V (điện trở tải ≥ 4KΩ) (tùy chỉnh) | ||
| Đầu ra cảnh báo: đầu ra điều khiển rơle: AC220V/2A, DC24V/2A (tải điện trở) | ||
| Đầu ra nguồn cấp: DC24V±1, dòng điện tải ≤ 50mA | ||
| Đầu ra truyền thông: RS485/RS232, 1200-9600bps, Giao thức: MODBUS RTU. Khoảng cách truyền thông: 1Km đối với RS-485 và 15m đối với RS-232. | ||
| Các thông số toàn diện | ||
| Độ chính xác đo lường | 0,2%FS±1 ngày | |
| Chế độ cài đặt | Bảng điều khiển cảm ứng nhẹ để cài đặt thông số, sẽ được lưu trữ vĩnh viễn ngay cả khi mất điện và có thể khóa và bảo vệ bằng mật khẩu. | |

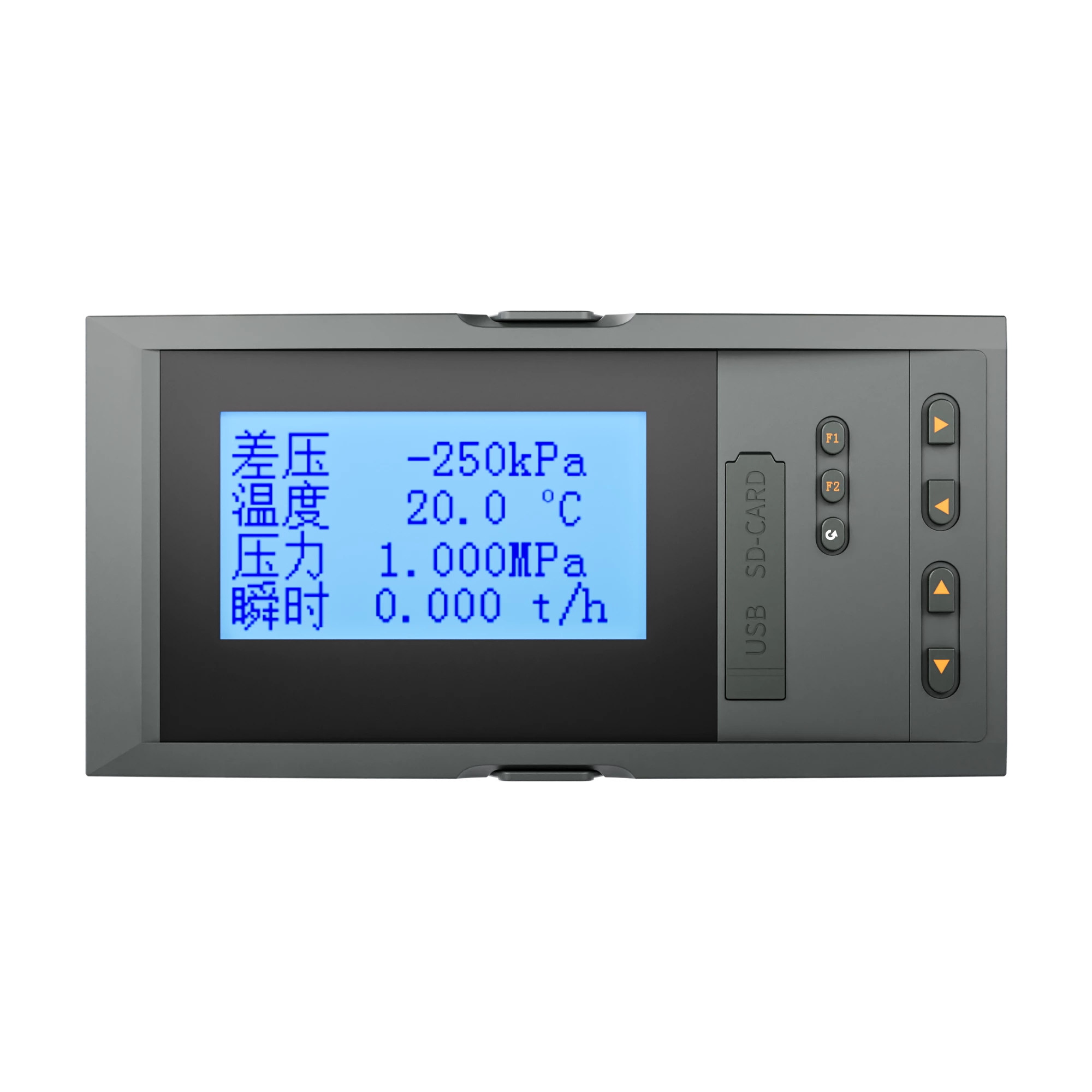

| Chế độ hiển thị | Màn hình LCD ma trận 3,5 inch 128*64 có đèn nền (ký tự đen trên nền trắng). Các trang hiển thị bao gồm Số, Đường cong, Biểu đồ cột, v.v. Chuyển đổi trang dễ dàng trên bảng điều khiển. Dữ liệu lịch sử có thể được tìm kiếm và thang thời gian của các đường cong có thể được thay đổi bằng cách sử dụng các phím thích hợp trên bảng điều khiển. | |
| Khoảng thời gian ghi âm | 9 tùy chọn cho bạn lựa chọn: 1 giây, 2 giây, 4 giây, 6 giây, 15 giây, 30 giây, 60 giây, 120 giây và 240 giây | |
| Thời gian lưu trữ | 3 ngày (khoảng thời gian ghi là 1 giây) – 720 ngày (khoảng thời gian ghi là 240 giây) | |
| In | Giao diện máy in: RS-232C; Máy in giao diện nối tiếp: SP-A40SH | |
| Môi trường hoạt động | Nhiệt độ môi trường: 0-50℃; độ ẩm tương đối: ≤ 85RH; cách ly khỏi khí ăn mòn mạnh | |
| Nguồn điện | AC 100-240V (nguồn điện chuyển mạch), 50/60HZ; DC 12-36V (nguồn điện chuyển mạch) | |
| Tiêu thụ điện năng | ≤ 5W | |
| Kết cấu | Cấu trúc thiết bị gắn trên bảng điều khiển tiêu chuẩn | |
Giới thiệu
Ưu điểm thiết kế
- Công nghệ gắn trên bề mặt (SMT) cho thiết kế phần cứng nhỏ gọn và chắc chắn
- Khả năng tương thích điện từ (EMC) tuyệt vời và độ tin cậy hệ thống cao
- Được trang bị khả năng bảo vệ nhiều cấp và thiết kế cách ly mạnh mẽ
- Khả năng chống trộm và bảo vệ mất điện vượt trội
Cảm biến lưu lượng tương thích
- Lưu lượng kế tấm lỗ
- Lưu lượng kế hình nón chữ V
- Lưu lượng kế xoáy
- Các cảm biến chênh lệch áp suất hoặc lưu lượng hơi nước khác
Máy tổng hợp lưu lượng LCD SUP-7610 chủ yếu được thiết kế để phục vụ cho mục đích giao dịch giữa nhà cung cấp và khách hàng trong lĩnh vực sưởi ấm trung tâm khu vực, tính toán hơi nước và đo lưu lượng có độ chính xác cao.
Đây là thiết bị phụ trợ đầy đủ chức năng dựa trên bộ vi xử lý ARM 32-bit, AD tốc độ cao và bộ nhớ dung lượng lớn. Thiết bị này hoàn toàn áp dụng công nghệ gắn bề mặt.
Thiết bị có khả năng tương thích điện từ (EMC) tốt và độ tin cậy cao nhờ thiết kế bảo vệ và cách ly chặt chẽ. Được tích hợp RTOS, USB Host và bộ nhớ FLASH mật độ cao, thiết bị có thể ghi lại dữ liệu lấy mẫu trong 720 ngày. Thiết bị có thể tự động nhận dạng hơi bão hòa và hơi quá nhiệt. Thiết bị cũng có thể được sử dụng để giám sát quy trình và kiểm soát thể tích nhiệt hơi. Dữ liệu lịch sử được ghi lại trong thiết bị có thể được sao chép vào ổ USB bất cứ lúc nào và được phân tích bằng phần mềm DTM trên máy tính. Thiết bị có thể được sử dụng kết hợp với các cảm biến lưu lượng khác nhau như Orifice Plate, V-cone, Vortex, v.v. Bên cạnh đó, thiết bị còn có hiệu suất chống trộm và bảo vệ mất điện tốt.
