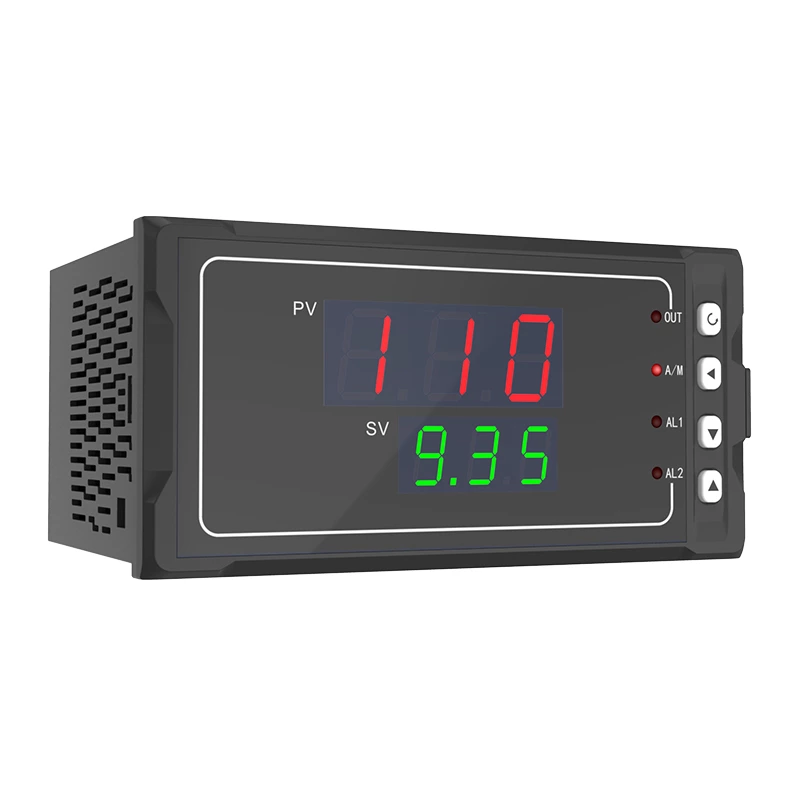

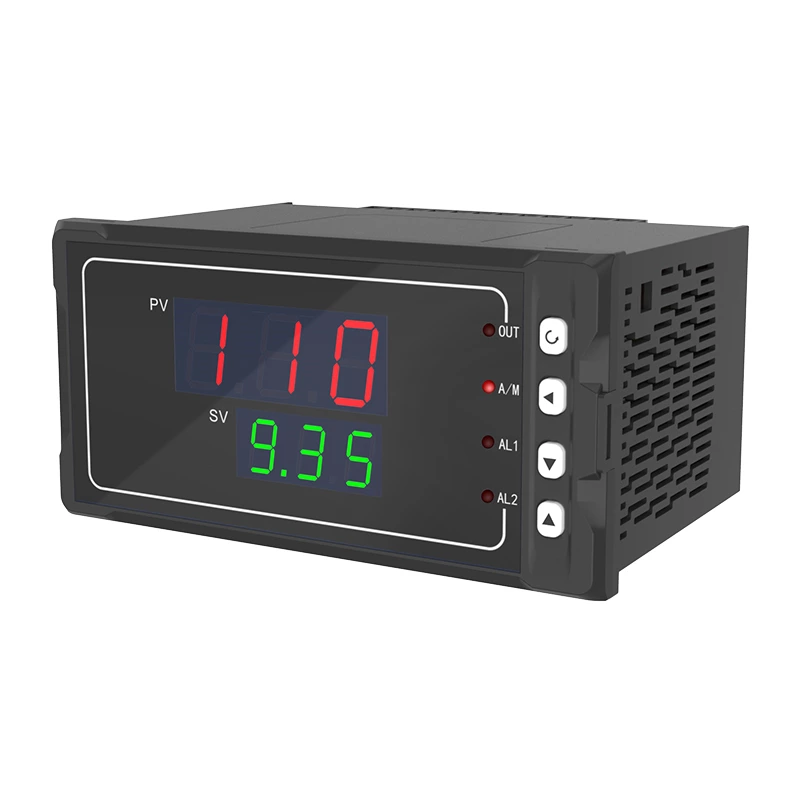

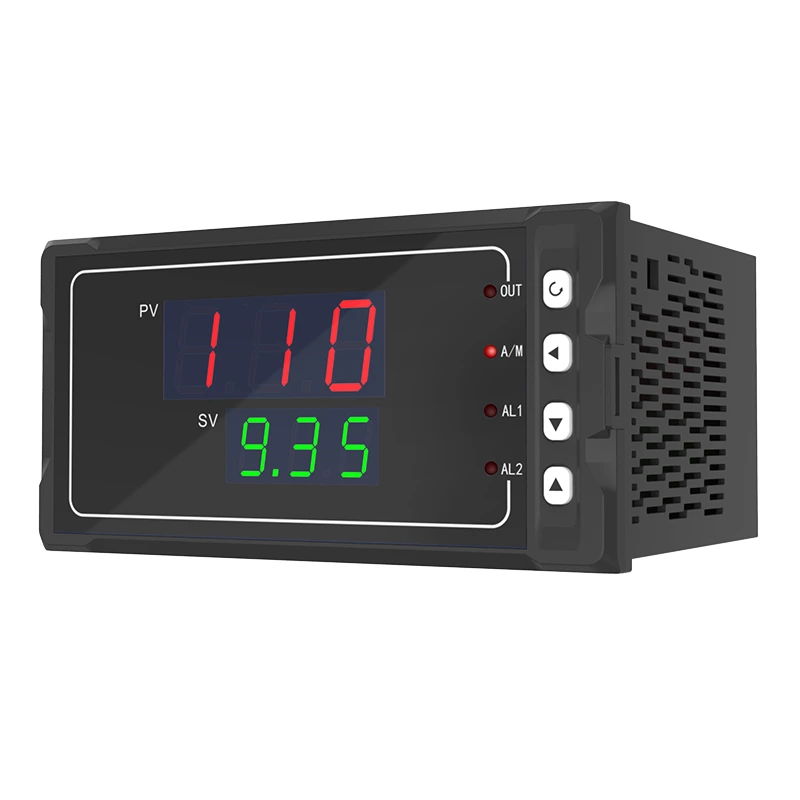

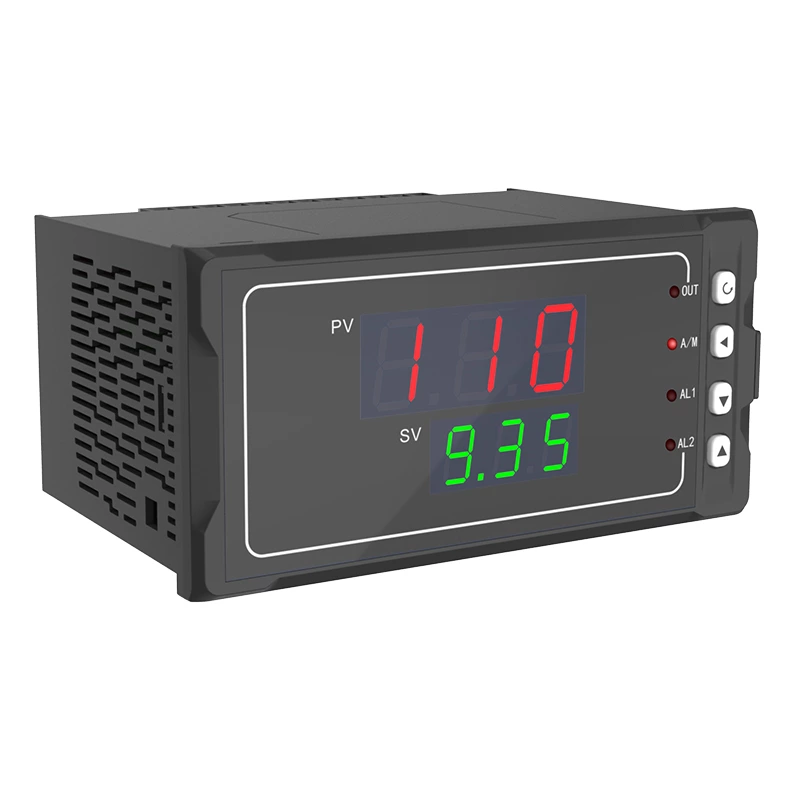

Bộ điều khiển hiển thị kỹ thuật số vòng lặp đơn 3 chữ số tiết kiệm SUP-110T
Bộ điều khiển hiển thị kỹ thuật số vòng lặp đơn 3 chữ số tiết kiệm có cấu trúc mô-đun, dễ vận hành, tiết kiệm chi phí, có thể sử dụng trong máy móc công nghiệp nhẹ, lò nướng, thiết bị phòng thí nghiệm, hệ thống sưởi ấm/làm mát và các vật thể khác trong phạm vi nhiệt độ từ 0~999 °C.
Đặc trưng
- Màn hình LED bốn chữ số kép;
- Có 5 loại kích thước có sẵn;
- Cài đặt snap-in tiêu chuẩn;
- Nguồn điện: AC/DC100~240V (Tần số 50/60Hz) Công suất tiêu thụ ≤5W; DC 12~36V Công suất tiêu thụ ≤3W
Đặc điểm kỹ thuật
| Sản phẩm | Bộ điều khiển hiển thị kỹ thuật số vòng lặp đơn kỹ thuật số |
| Người mẫu | SUP-110T |
| Trưng bày | Màn hình LED hai màn hình |
| Kích thước | C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Độ chính xác đo lường | ±0,3%FS |
| Đầu ra tương tự | Đầu ra tương tự-----4-20mA, 1-5V(RL≤500Ω), 1-5V (RL≥250kΩ) |
| Đầu ra báo động | Có chức năng cảnh báo giới hạn trên và dưới, có cài đặt chênh lệch trả về cảnh báo; Khả năng tiếp điểm rơle: AC125V/0.5A (nhỏ) DC24V/0.5A (nhỏ) (Tải điện trở C) AC220V/2A (lớn) DC24V/2A (lớn) (Tải điện trở) Lưu ý: Khi tải vượt quá khả năng tiếp điểm rơle, vui lòng không trực tiếp mang tải |
| Nguồn điện | AC/DC100~240V (Tần số 50/60Hz) Công suất tiêu thụ ≤5W DC 12~36V Công suất tiêu thụ ≤3W |
| Sử dụng môi trường | Nhiệt độ hoạt động (0~50℃) Độ ẩm tương đối: (5~85%)RH |
Giới thiệu
Bộ điều khiển hiển thị kỹ thuật số vòng lặp đơn 3 chữ số tiết kiệm điện có cấu trúc mô-đun, dễ vận hành, tiết kiệm chi phí, ứng dụng trong máy móc công nghiệp nhẹ, lò nướng, thiết bị phòng thí nghiệm, hệ thống sưởi ấm/làm mát và các thiết bị khác trong dải nhiệt độ từ 0~999 °C. Thiết bị hiển thị với màn hình số 3 chữ số hai hàng, với nhiều loại tín hiệu đầu vào RTD/TC tùy chọn với độ chính xác 0,3%; 5 kích thước tùy chọn, hỗ trợ 2 chức năng cảnh báo, với đầu ra truyền dẫn. Cách ly quang học cho cổng đầu vào, cổng đầu ra, cổng nguồn, nguồn chuyển mạch 100-240V AC/DC hoặc 12-36V DC, lắp đặt dạng snap-on tiêu chuẩn, nhiệt độ môi trường 0-50 °C và độ ẩm tương đối 5-85% RH (không ngưng tụ).

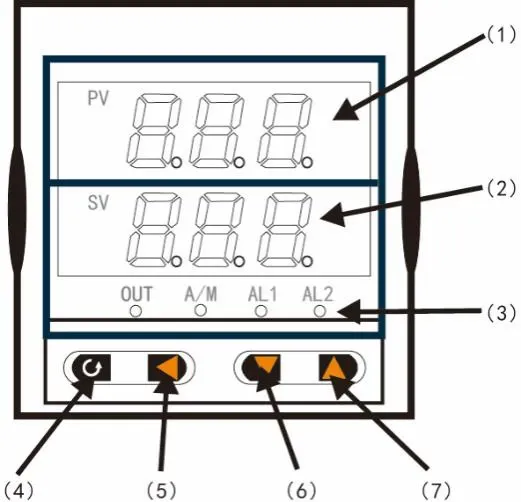

Phân công và kích thước thiết bị đầu cuối:
(1) Cửa sổ hiển thị PV (giá trị đo được)
(2) Cửa sổ hiển thị SV
Ở trạng thái đo, màn hình được xác định bởi dis trong các thông số cấp độ 1; ở trạng thái cài đặt thông số, nó hiển thị giá trị đã cài đặt.
(3) Đèn báo động đầu tiên (AL1) và đèn báo động thứ hai (AL2), đèn chạy (OUT), đèn báo A/M không có hiệu lực
(4) Phím xác nhận
(5) Phím Shift
(6) Phím xuống
(7) Phím lên
Danh sách loại tín hiệu đầu vào
| Số tốt nghiệp Pn | Loại tín hiệu | Phạm vi đo lường | Số tốt nghiệp Pn | Loại tín hiệu | Phạm vi đo lường |
| 0 | TC B | 100~999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
