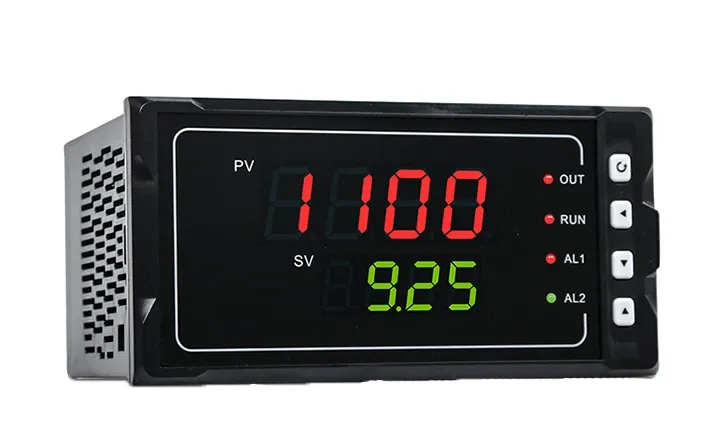

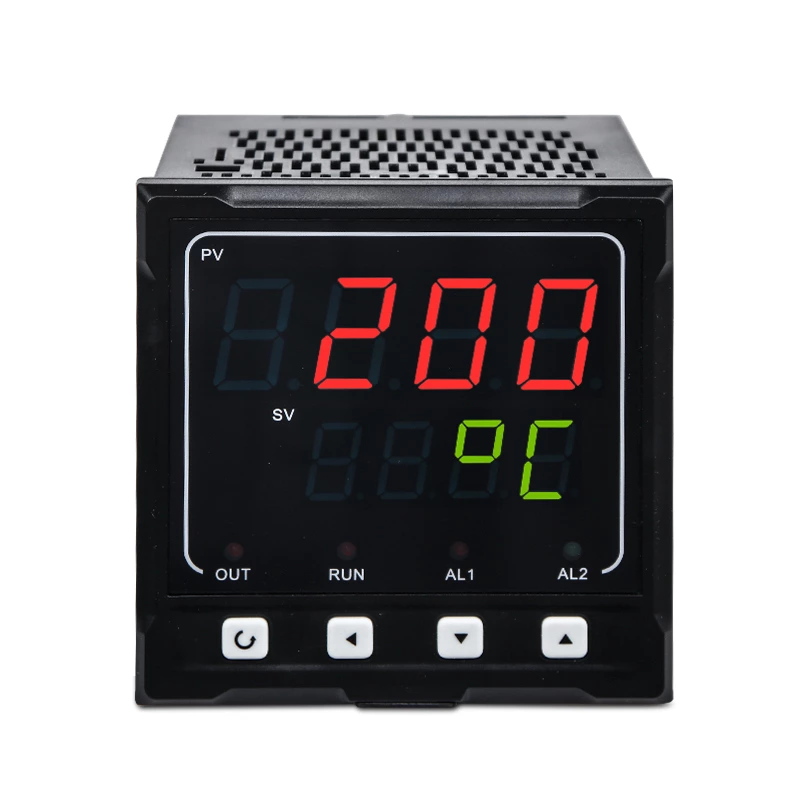

Đồng hồ đo đa năng màn hình LED SUP-1100

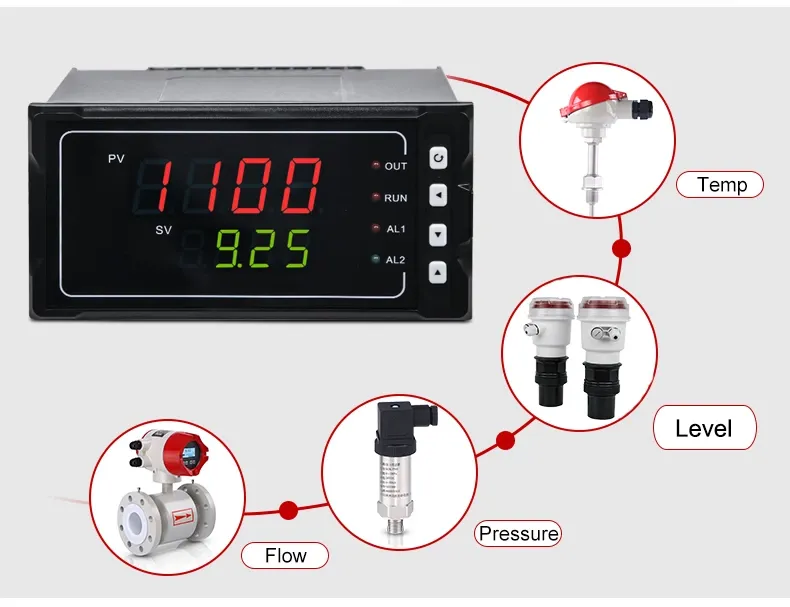

SUP-1100 là đồng hồ đo kỹ thuật số mạch đơn dễ vận hành; màn hình LED kép bốn chữ số, hỗ trợ các tín hiệu đầu vào như cặp nhiệt điện, điện trở nhiệt, điện áp, dòng điện và đầu vào bộ chuyển đổi; có thể áp dụng để đo các thông số định lượng trong quy trình công nghiệp bao gồm nhiệt độ, áp suất, lưu lượng, mức chất lỏng và độ ẩm, v.v.
Đặc trưng
- Màn hình LED bốn chữ số kép;
- Có 7 loại kích thước có sẵn;
- Cài đặt snap-in tiêu chuẩn;
- Nguồn điện: 100-240V AC hoặc 20-29V DC;
- Giao thức MODBUS chuẩn;
Đặc điểm kỹ thuật
| Sản phẩm | Đồng hồ đo kỹ thuật số/ bộ điều khiển hiển thị kỹ thuật số |
| Người mẫu | SUP-1100 |
| Trưng bày | Màn hình LED hai màn hình |
| Kích thước | A. 160*80*110mm B. 80*160*110mm C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm G. 48*48*110mm |
| Đầu vào | Cặp nhiệt điện B, S, K, E, T, J, R, N, Wre3-25, Wre5-26; RTD: Cu50, Cu53, Cu100, Pt100, BA1, BA2 Tín hiệu tương tự: -100～100mV, 4-20mA, 0-5V, 0-10V, 1-5V |
| Đầu ra | Đầu ra rơ le RS485 Modbus-RTU 4-20mA (RL≤600Ω) |
| Nguồn điện | AC/DC100~240V (AC/50-60Hz) DC20~29V |
Các tính năng chính
* Bộ điều khiển hiển thị kỹ thuật số mạch đơn cung cấp khả năng vận hành dễ dàng với độ chính xác đo lường là 0,3%;
* Có 7 loại kích thước có sẵn;
* Màn hình LED bốn chữ số kép, được sử dụng để đo và giám sát nhiều quy trình công nghiệp khác nhau bao gồm điện áp, dòng điện, tần số và áp suất;
* Hỗ trợ báo động 2 chiều, đầu ra điều khiển 1 chiều hoặc giao diện truyền thông RS485 áp dụng
* Giao thức MODBUS tiêu chuẩn, đầu ra nguồn DC24V 1 chiều; cách ly quang điện giữa đầu vào, đầu ra
* Cài đặt snap-in tiêu chuẩn;
* Nguồn điện: 100-240V AC/DC hoặc 20-29V DC phổ thông;
Giới thiệu
Các loại tín hiệu đầu vào
| Bằng cấp số .Pn | Các loại tín hiệu | Phạm vi đo | Bằng cấp số Pn | Các loại tín hiệu | Phạm vi đo |
| 0 | Cặp nhiệt điện B | 400~1800℃ | 18 | Điện trở từ xa 0~350Ω | -1999~9999 |
| 1 | Cặp nhiệt điện S | 0~1600℃ | 19 | Điện trở từ xa 3 0~350Ω | -1999~9999 |
| 2 | Cặp nhiệt điện K | 0~1300℃ | 20 | 0~20mV | -1999~9999 |
| 3 | Cặp nhiệt điện E | 0~1000℃ | 21 | 0~40mV | -1999~9999 |
| 4 | Cặp nhiệt điện T | -200,0~400,0℃ | 22 | 0~100mV | -1999~9999 |
| 5 | Cặp nhiệt điện J | 0~1200℃ | 23 | -20~20mV | -1999~9999 |
| 6 | Cặp nhiệt điện R | 0~1600℃ | 24 | -100~100mV | -1999~9999 |
| 7 | Cặp nhiệt điện N | 0~1300℃ | 25 | 0~20mA | -1999~9999 |
| 8 | F2 | 700~2000℃ | 26 | 0~10mA | -1999~9999 |
| 9 | Cặp nhiệt điện Wre3-25 | 0~2300℃ | 27 | 4~20mA | -1999~9999 |
| 10 | Cặp nhiệt điện Wre5-26 | 0~2300℃ | 28 | 0~5V | -1999~9999 |
| 11 | RTD Cu50 | -50,0~150,0℃ | 29 | 1~5V | -1999~9999 |
| 12 | RTD Cu53 | -50,0~150,0℃ | 30 | -5~5V | -1999~9999 |
| 13 | RTD Cu100 | -50,0~150,0℃ | 31 | 0~10V | -1999~9999 |
| 14 | RTD Pt100 | -200,0~650,0℃ | 32 | 0~10mA vuông | -1999~9999 |
| 15 | RTD BA1 | -200,0~600,0℃ | 33 | 4~20mA vuông | -1999~9999 |
| 16 | RTD BA2 | -200,0~600,0℃ | 34 | 0~5V vuông | -1999~9999 |
| 17 | Điện trở tuyến tính 0~500Ω | -1999~9999 | 35 | 1~5V vuông | -1999~9999 |
