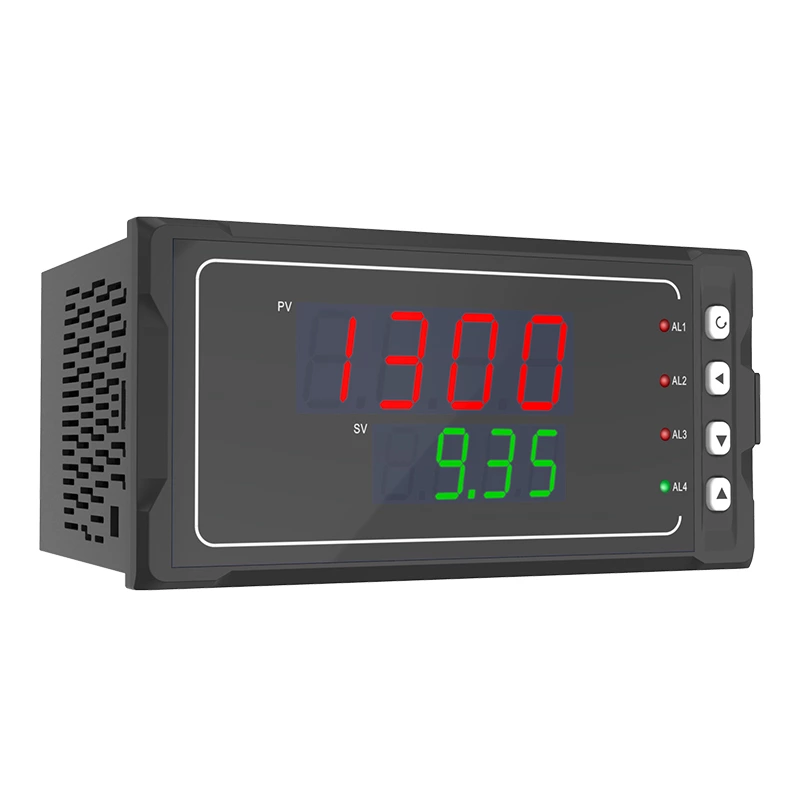

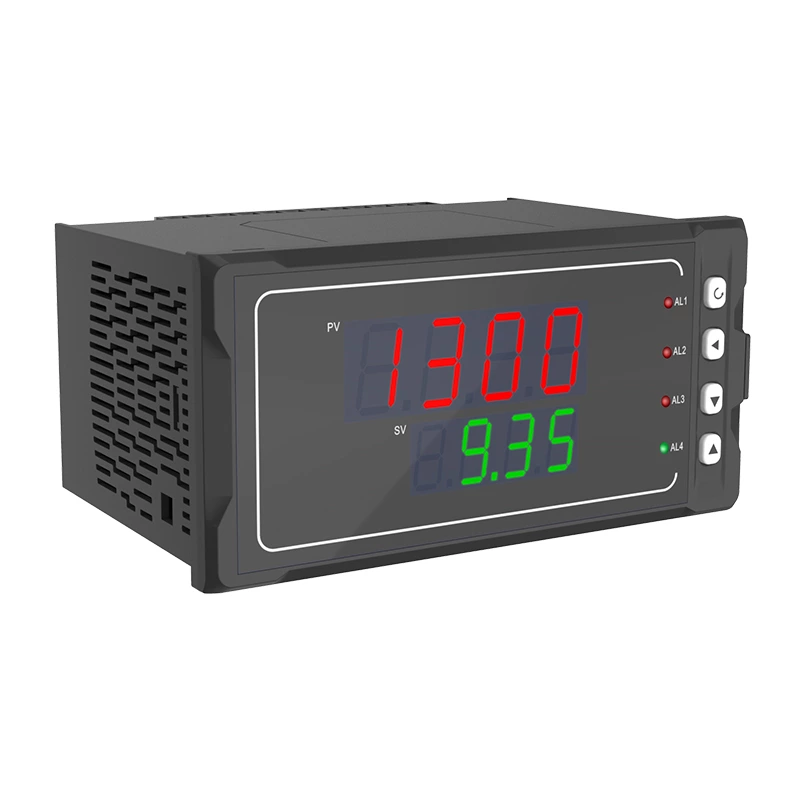

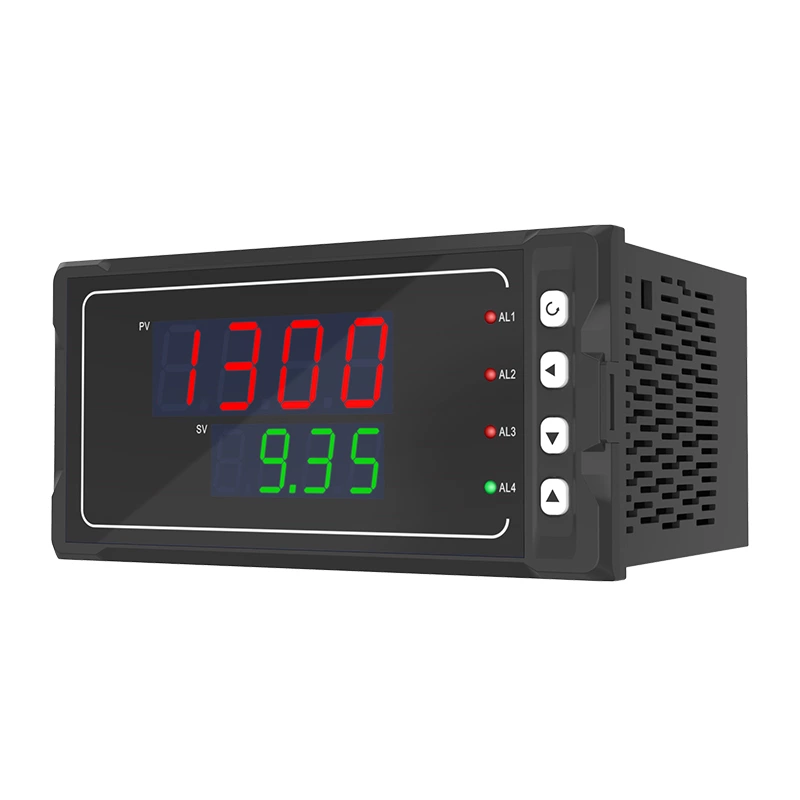

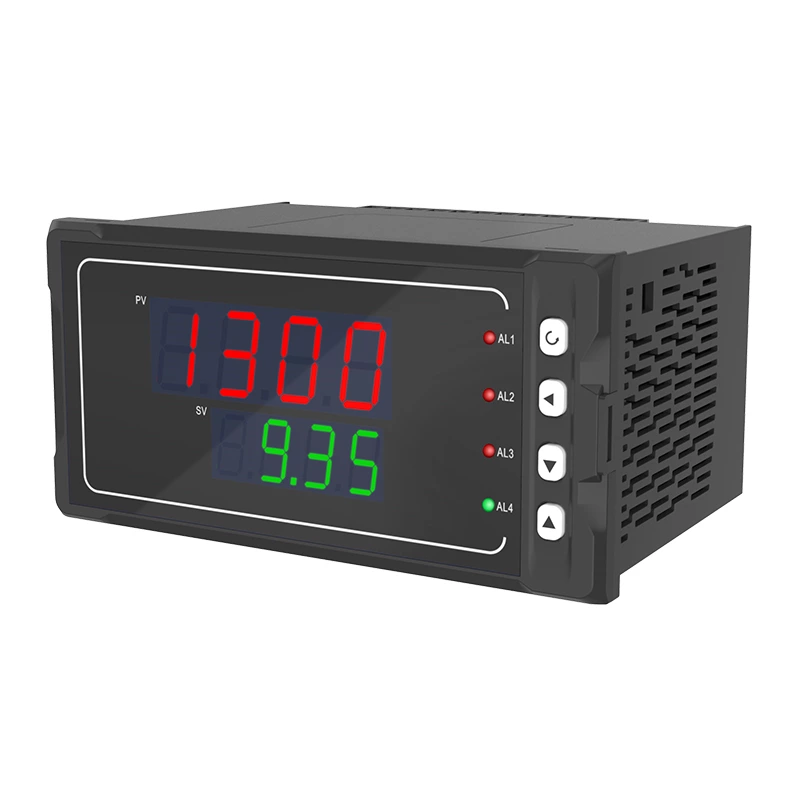

Bộ điều chỉnh PID dễ dàng SUP-1300

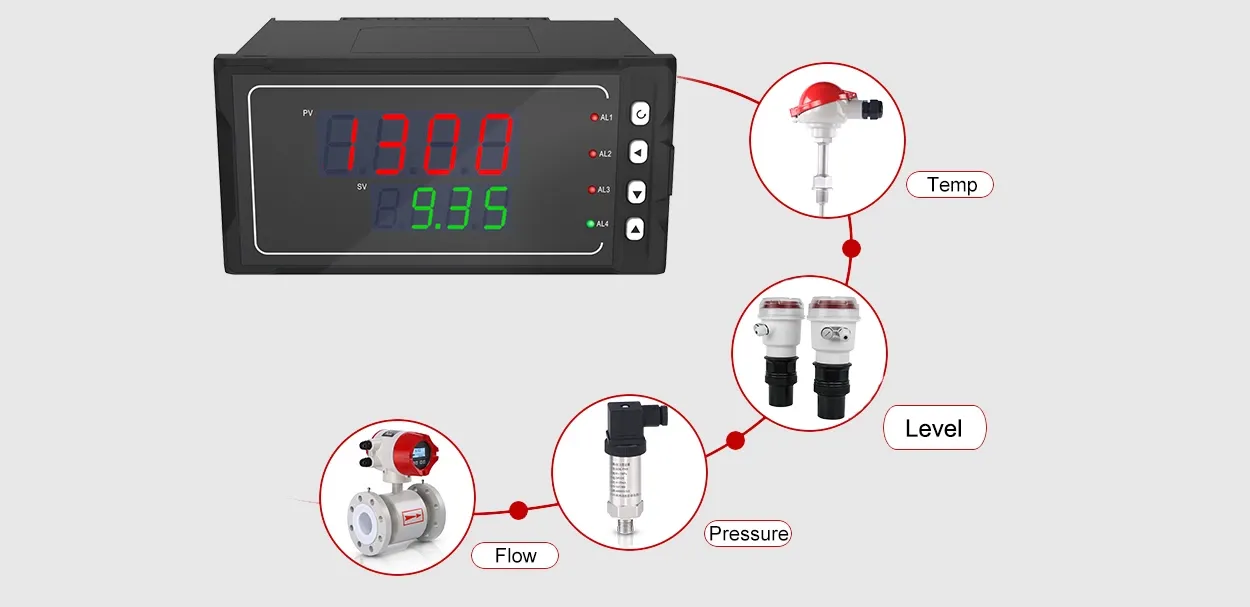

Bộ điều chỉnh PID mờ dễ dàng dòng SUP-1300 áp dụng công thức PID mờ để vận hành dễ dàng với độ chính xác đo lường là 0,3%; có sẵn 7 loại kích thước, có sẵn 33 loại đầu vào tín hiệu; có thể áp dụng để đo các bộ định lượng quy trình công nghiệp bao gồm nhiệt độ, áp suất, lưu lượng, mức chất lỏng và độ ẩm, v.v.
Đặc trưng
- Màn hình LED bốn chữ số kép;
- Có 7 loại kích thước có sẵn;
- Cài đặt snap-in tiêu chuẩn;
- Nguồn điện: AC/DC100~240V (Tần số 50/60Hz) Công suất tiêu thụ ≤5W; DC12~36V Công suất tiêu thụ ≤3W
Đặc điểm kỹ thuật
| Sản phẩm | Bộ điều chỉnh PID dễ dàng |
| Người mẫu | SUP-1300 |
| Trưng bày | Màn hình LED hai màn hình |
| Kích thước | A. 160*80*110mm B. 80*160*110mm C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Độ chính xác đo lường | ±0,3%FS |
| Đầu ra truyền tải | Đầu ra tương tự----4-20mA、1-5v、 0-10mA、0-5V、0-20mA、0-10V |
| Đầu ra báo động | Có chức năng cảnh báo giới hạn trên và dưới, có cài đặt chênh lệch trở về cảnh báo; công suất: AC125V/0.5A (nhỏ) DC24V/0.5A (nhỏ) (Tải điện trở) AC220V/2A (lớn) DC24V/2A (lớn) (Tải điện trở) Lưu ý: Khi tải vượt quá công suất tiếp điểm rơle, vui lòng không trực tiếp mang tải |
| Nguồn điện | AC/DC100~240V (Tần số 50/60Hz) Công suất tiêu thụ ≤5W DC12~36V Công suất tiêu thụ ≤3W |
| Sử dụng môi trường | Nhiệt độ hoạt động (-10~50℃) Không ngưng tụ, không đóng băng |
Giới thiệu
Bộ điều chỉnh PID mờ dễ dàng dòng SUP-1300 áp dụng công thức PID mờ để vận hành dễ dàng với độ chính xác đo lường 0,3%; có sẵn 7 loại kích thước, có sẵn 33 loại đầu vào tín hiệu; có thể áp dụng để đo các bộ định lượng quy trình công nghiệp bao gồm nhiệt độ, áp suất, lưu lượng, mức chất lỏng và độ ẩm, v.v. Kết hợp với tất cả các loại bộ thực thi, nó có khả năng điều chỉnh và điều khiển PID cho các thiết bị sưởi ấm bằng điện, van điều khiển điện từ và điện. Hỗ trợ báo động 2 chiều, đầu ra điều khiển 1 chiều hoặc giao diện truyền thông RS485 sử dụng giao thức MODBUS tiêu chuẩn, đầu ra cấp nguồn DC24V 1 chiều; cách ly quang điện giữa đầu vào, đầu ra và đầu nguồn; nguồn cấp chuyển mạch 100-240V AC/DC hoặc 20-29V DC; lắp đặt snap-in tiêu chuẩn; nhiệt độ hoạt động: 0-50℃, độ ẩm tương đối: 5-85% RH mà không bị đông tụ.

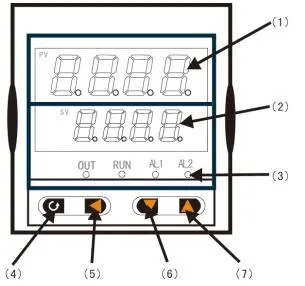

Hồ sơ của bảng hiển thị
(1) Màn hình PV (giá trị đo được)
(2) Màn hình SV
Hiển thị các thông số như kiểu đầu vào ở chế độ đo;
Hiển thị giá trị cài đặt ở chế độ cài đặt thông số;
(3) Đèn báo cảnh báo chính (AL1) và đèn báo cảnh báo phụ, đèn chạy (RUN) và đèn đầu ra (OUT);
(4) Xác nhận
(5) Dịch chuyển
(6) Giảm
(7) Tăng
Cách lấy lõi ra khỏi vỏ:
Có thể lấy lõi của thiết bị ra khỏi vỏ. Đẩy các khóa ở hai bên mặt trước sang một bên và đẩy mặt trước để tách lõi và vỏ. Khi lắp đặt, đặt lõi vào vỏ và khóa bằng khóa để đáp ứng tiêu chuẩn bảo vệ.
Màn hình độ sáng cao
- Màn hình kỹ thuật số LED ba chữ số kép Mặt nạ PC
- Độ trong suốt cao, bề mặt nhẵn
- Khả năng chống lão hóa tốt
Nút cảm ứng
- Sử dụng nút silicon chất lượng cao
- Thao tác nhạy và tuổi thọ cao
- Cảm ứng tốt và phục hồi tốt
Thông gió và tản nhiệt
Các lỗ mở ở cả hai bên, thông gió đối lưu để đảm bảo thiết bị hoạt động ở nhiệt độ cao trong thời gian dài
Sơ đồ đấu dây bảo vệ nắp giới hạn
----để đảm bảo đấu dây chính xác
Nắp đấu dây --- để đảm bảo an toàn đấu dây
Lắp đặt nhúng
Lỗ quay số, kích thước tiêu chuẩn
Khóa bằng khóa, dễ lắp đặt
Nhiều loại đầu ra có sẵn
- 4~20mA(RL≤500Ω）
- 1~5V（RL≥250kΩ）
- 0~10mA(RL≤1KΩ）
- 0~5V（RL≥250kΩ）
- 0~20mA(RL≤500Ω）
- 0~10V（RL≥4kΩ）
- Đầu ra nút chuyển tiếp
- Đầu ra xung kích hoạt vượt qua điểm không của SCR
- Điện áp đầu ra của bộ điều khiển rơle trạng thái rắn
Có nhiều phương pháp kiểm soát có sẵn
- Kiểm soát làm lạnh tác động tích cực
- Kiểm soát nhiệt phản ứng
- Kiểm soát vị trí
- Điều khiển điều chỉnh PID mờ
