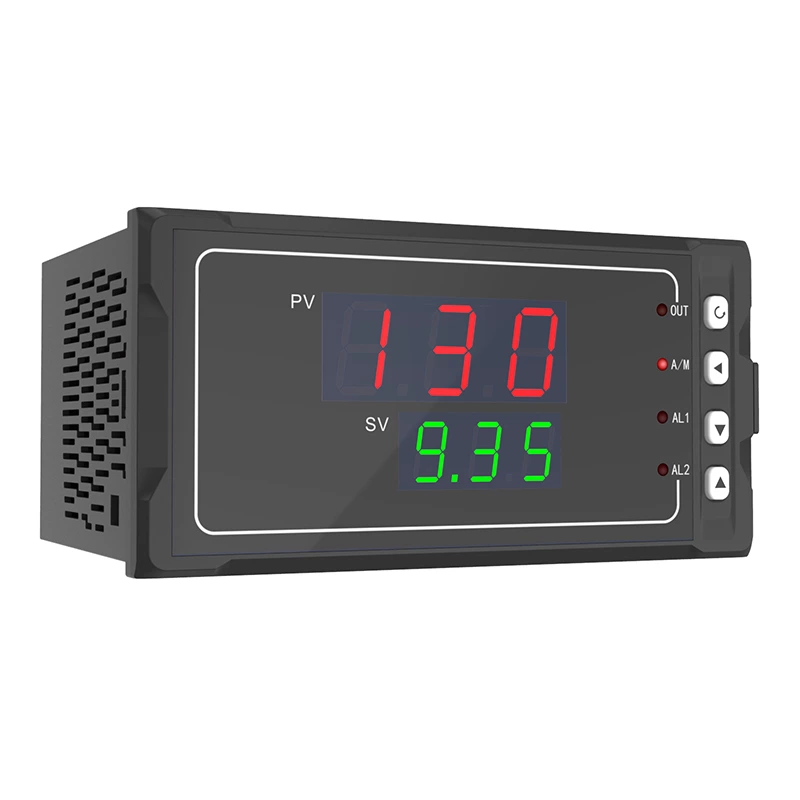

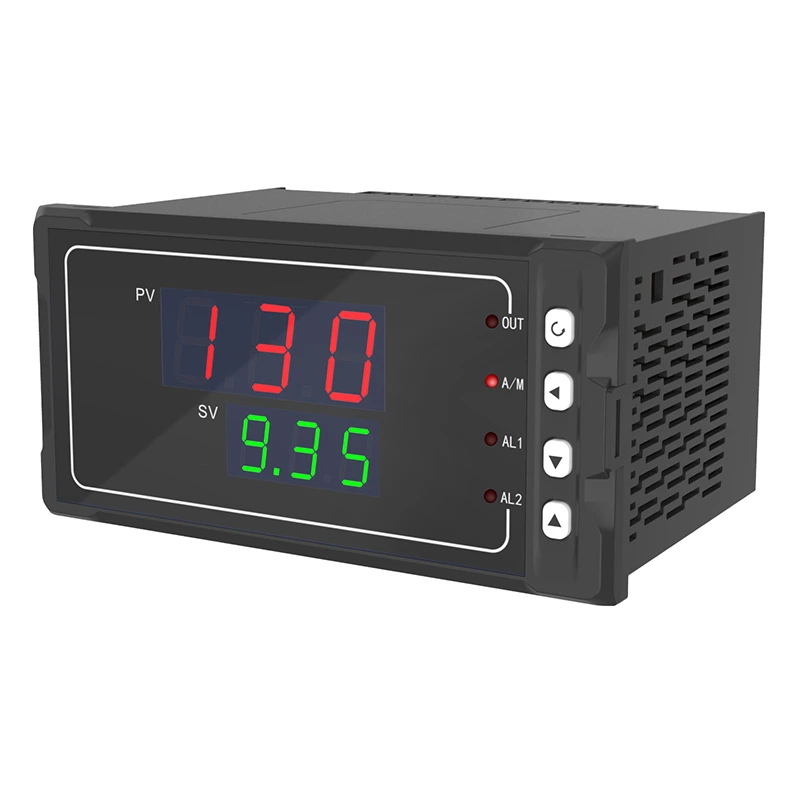

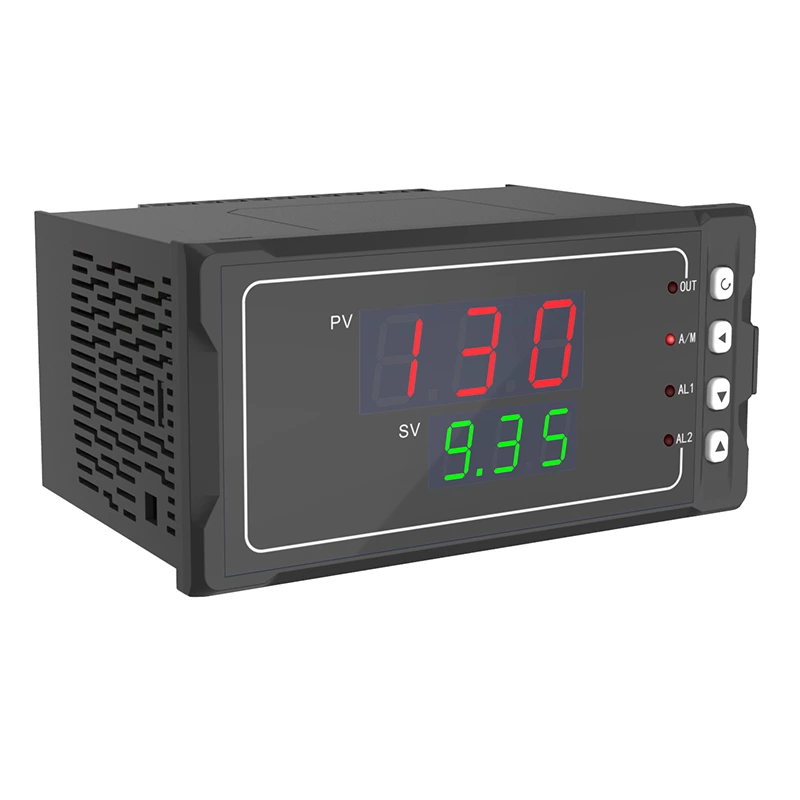

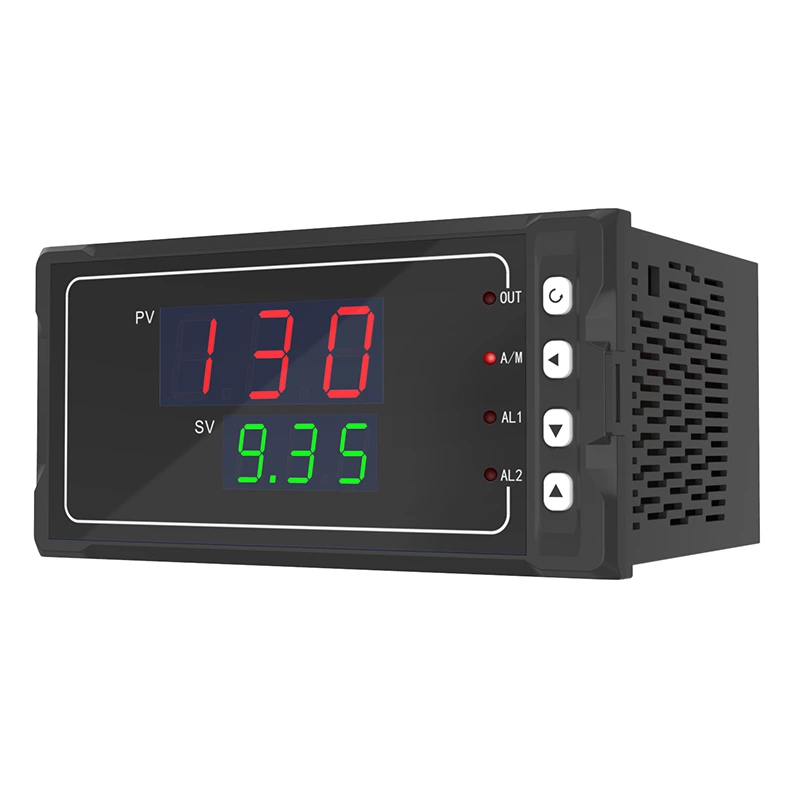

Bộ điều khiển nhiệt độ PID mờ 3 chữ số tiết kiệm SUP-130T
Thiết bị hiển thị bằng ống số 3 chữ số hai hàng, với nhiều loại tín hiệu đầu vào RTD/TC tùy chọn với độ chính xác 0,3%; 5 kích cỡ tùy chọn, hỗ trợ chức năng báo động 2 chiều, với đầu ra điều khiển tương tự hoặc chức năng đầu ra điều khiển chuyển mạch, điều khiển chính xác mà không bị vượt quá.
Đặc trưng
- Màn hình LED bốn chữ số kép;
- Có 5 loại kích thước có sẵn;
- Cài đặt snap-in tiêu chuẩn;
- Nguồn điện: AC/DC100~240V (AC/50-60Hz) Công suất tiêu thụ ≤5W; DC 12~36V Công suất tiêu thụ ≤3W
Đặc điểm kỹ thuật
| Sản phẩm | Bộ điều khiển nhiệt độ PID mờ hiển thị 3 chữ số tiết kiệm |
| Người mẫu | SUP-130T |
| Kích thước | C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm H. 48*48*110mm |
| Độ chính xác đo lường | ±0,3%FS |
| Đầu ra truyền tải | Đầu ra tương tự----4-20mA(RL≤500Ω)、1-5v（RL≥250kΩ） |
| Đầu ra báo động | Có chức năng cảnh báo giới hạn trên và dưới, có cài đặt chênh lệch trả về cảnh báo；Khả năng tiếp điểm rơle： AC125V/0.5A(nhỏ)DC24V/0.5A(nhỏ)（Tải điện trở） AC220V/2A(lớn)DC24V/2A(lớn)（Tải điện trở） Lưu ý: Khi tải vượt quá khả năng tiếp điểm rơle, vui lòng không trực tiếp mang tải |
| Nguồn điện | AC/DC100~240V (AC/50-60Hz) Công suất tiêu thụ ≤5W DC 12~36V Công suất tiêu thụ ≤3W |
| Sử dụng môi trường | Nhiệt độ hoạt động (-10~50℃) Không ngưng tụ, không đóng băng |
Giới thiệu
Bộ điều khiển nhiệt độ PID mờ hiển thị 3 chữ số tiết kiệm chi phí có cấu trúc mô-đun, dễ vận hành, tiết kiệm chi phí, ứng dụng trong máy móc công nghiệp nhẹ, lò nướng, thiết bị phòng thí nghiệm, hệ thống sưởi ấm/làm mát và các thiết bị khác trong dải nhiệt độ từ 0~999 °C. Thiết bị hiển thị với màn hình số 3 chữ số hai hàng, có thể lựa chọn nhiều loại tín hiệu đầu vào RTD/TC với độ chính xác 0,3%; 5 kích thước tùy chọn, hỗ trợ chức năng cảnh báo 2 chiều, với ngõ ra điều khiển tương tự hoặc ngõ ra điều khiển chuyển mạch, kiểm soát chính xác mà không bị quá tải. Cách ly quang học cho cổng vào, cổng ra, cổng nguồn, nguồn điện chuyển mạch 100-240V AC/DC hoặc 12-36V DC, lắp đặt tiêu chuẩn, nhiệt độ môi trường 0-50 °C và độ ẩm tương đối 5-85% RH (không ngưng tụ).

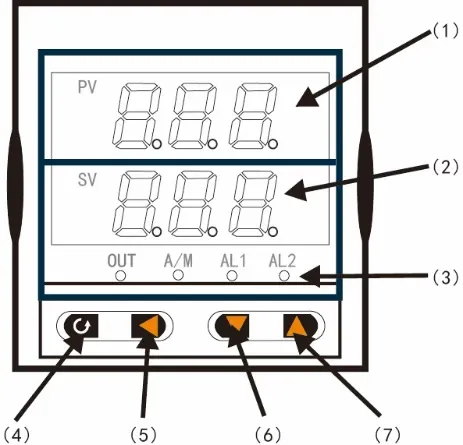

Gán và kích thước thiết bị đầu cuối
(1) Cửa sổ hiển thị PV (giá trị đo được)
(2) Cửa sổ hiển thị SV
Ở trạng thái đo, nó hiển thị giá trị mục tiêu điều khiển;
Ở trạng thái cài đặt thông số, nó hiển thị điểm đặt.
(3) Đèn báo động đầu tiên (AL1) và đèn báo động thứ hai (AL2), đèn thủ công (A/M) và đèn đầu ra (OUT)
(4) Phím xác nhận
(5) Phím Shift
(6) Phím xuống
(7) Phím lên
Màn hình độ sáng cao
- Màn hình kỹ thuật số LED ba chữ số kép Mặt nạ PC
- Độ trong suốt cao, bề mặt nhẵn
- Khả năng chống lão hóa tốt
Nút cảm ứng
- Sử dụng nút silicon chất lượng cao
- Thao tác nhạy và tuổi thọ cao
- Cảm ứng tốt và phục hồi tốt
Thông gió và tản nhiệt
Các lỗ mở ở cả hai bên, thông gió đối lưu để đảm bảo thiết bị hoạt động ở nhiệt độ cao trong thời gian dài
Sơ đồ đấu dây bảo vệ nắp giới hạn
----để đảm bảo đấu dây chính xác
Nắp đấu dây --- để đảm bảo an toàn đấu dây
Lắp đặt nhúng
- Lỗ quay số, kích thước tiêu chuẩn
- Khóa bằng khóa, dễ lắp đặt

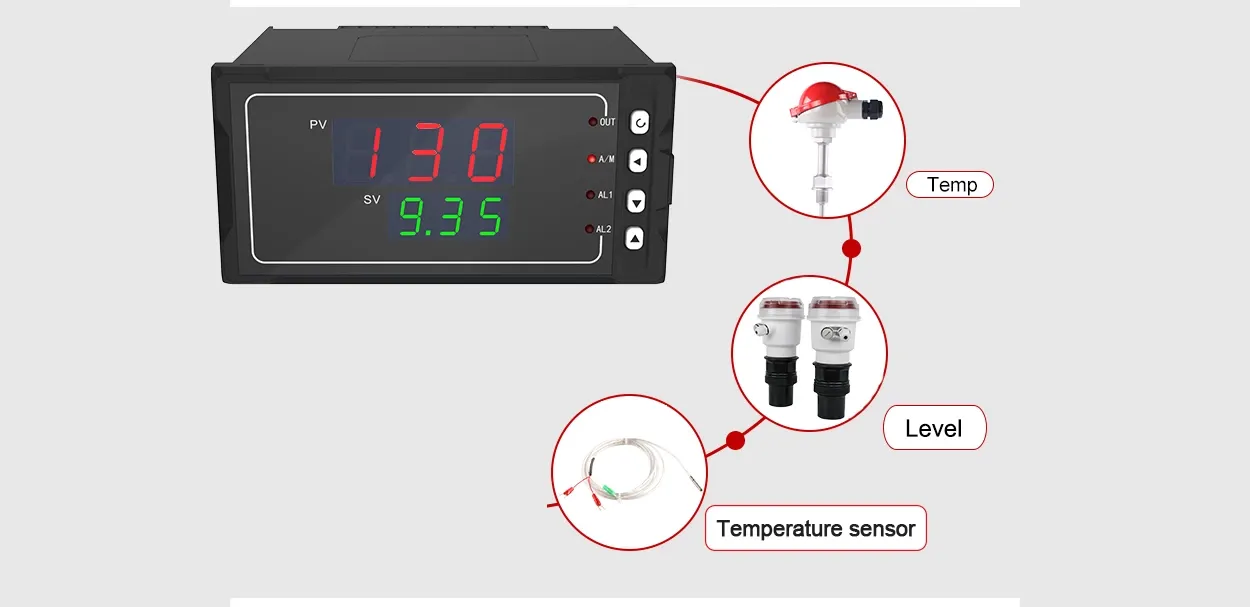

Danh sách loại tín hiệu đầu vào:
| Số tốt nghiệp Pn | Loại tín hiệu | Phạm vi đo lường | Số tốt nghiệp Pn | Loại tín hiệu | Phạm vi đo lường |
| 0 | TC B | 100~999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
