Van cổng thủ công tiêu chuẩn quốc gia bằng thép không gỉ

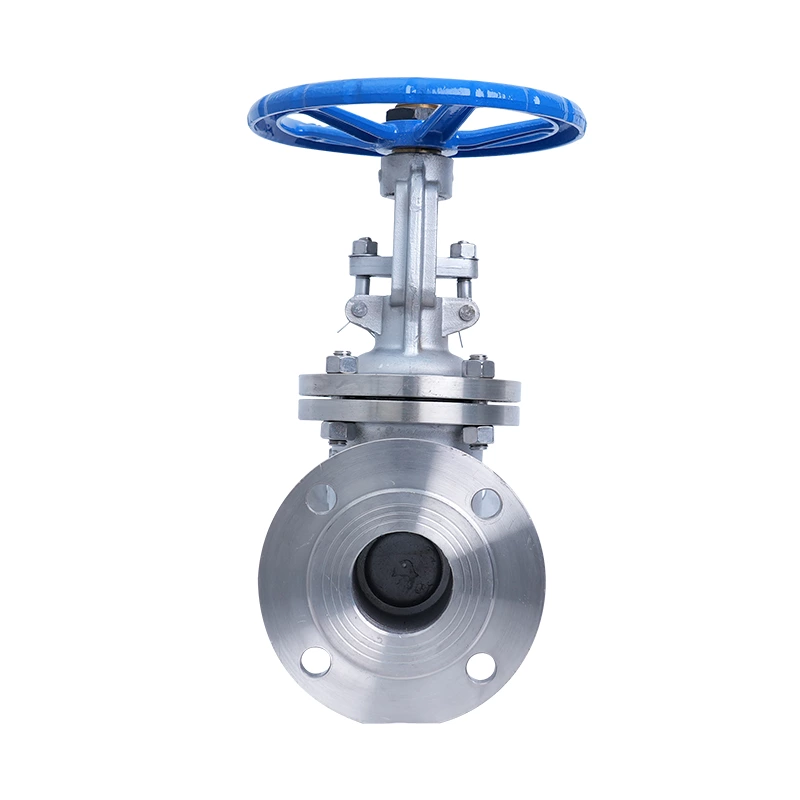

/storage/product/2/van-cong-1.webp

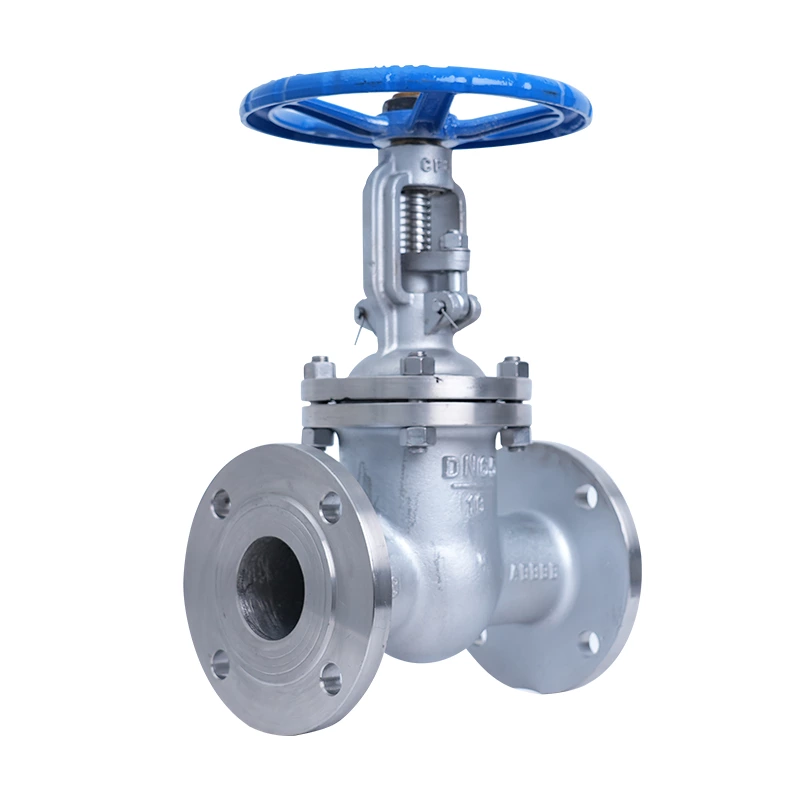

/storage/product/2/van-cong-2.webp

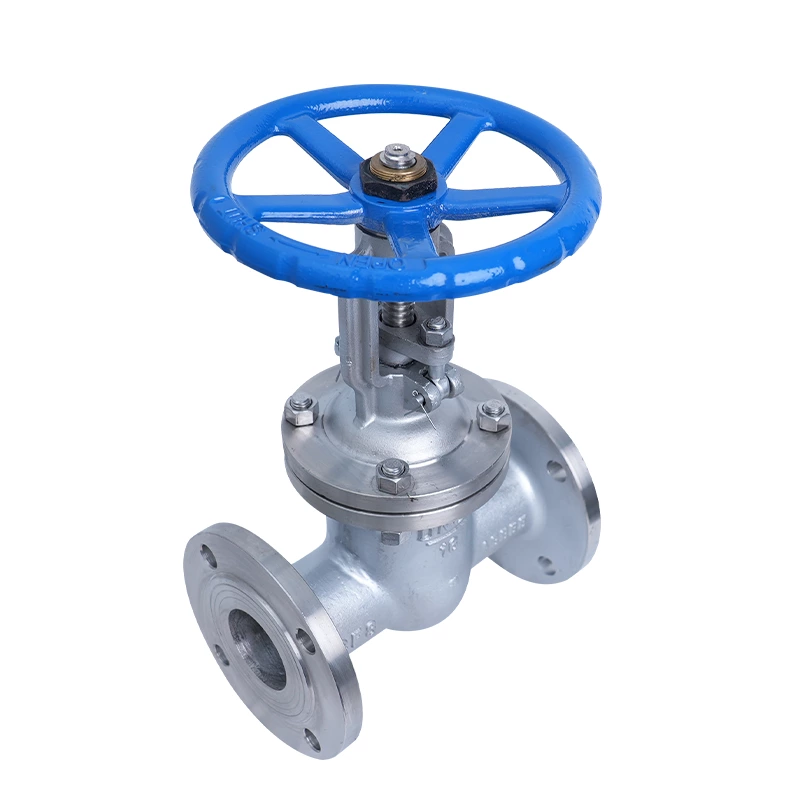

/storage/product/2/van-cong-3.webp

Van cổng thủ công tiêu chuẩn quốc gia bằng thép không gỉ

Đặc trưng

Thông số kỹ thuật sản phẩm

Tiêu chuẩn thiết kế: GB/T12234
Tiêu chuẩn mặt bích: GB/12221
Tiêu chuẩn kết cấu:JBT79
Tiêu chuẩn thử nghiệm: JB9092

Số lượng:

Nhận tư vấn

SẢN PHẨM LIÊN QUAN

Mục kiểm tra		Kiểm tra vỏ	Kiểm tra niêm phong	Kiểm tra độ kín phía sau	Kiểm tra độ kín khí
Trung bình		Nước			Không khí
Áp suất danh nghĩa PN(MPa)	1.6	2.4	1.8	1.8	0,6
	2,5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0

Tên	Vật liệu
Thân xe/Nắp ca-pô	CF8	CF8M	CF3M	WCB
nêm	CF8	CF8M	CF3M	WCB
Tuyến	CF8	CF8M	CF3M	WCB
Thân cây	F304	F316	F316L	2CR13
Hạt thân	Đồng nhôm
Đóng gói/Gakset	PTFE/than chì
Bu lông	Thép không gỉ			35CrMOA
Hạt	Thép không gỉ			45,35CrMoA
Bánh xe tay	Thép đúc

DN	L	D	D1	D2	bạn trai	z-Φd	H	Ngày 0
PN1.6MPa
15	130	95	65	45	14-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	16-2	4-18	270	180
40	200	145	110	85	18-2	4-18	310	200
50	250	160	125	100	20-2	4-18	358	240
65	265	180	145	120	20-2	4-18	373	240
80	280	195	160	135	20-2	8-18	435	280
100	300	215	180	155	22-2	8-18	500	300
125	325	245	210	185	22-2	8-18	614	320
150	350	280	240	210	24-2	8-23	674	360
200	400	335	295	265	24-2	12-23	818	400
250	450	405	355	320	26-2	12-26	969	450
300	500	460	410	375	28-2	12-26	1145	560
350	550	520	470	435	34-4	16-26	1280	640
400	600	580	525	485	36-4	16-30	1452	640
450	650	640	585	545	40-4	20-30	1541	720
500	700	705	650	608	44-4	20-34	1678	720
600	800	840	770	718	48-5	20-41	1874	800

SẢN PHẨM LIÊN QUAN

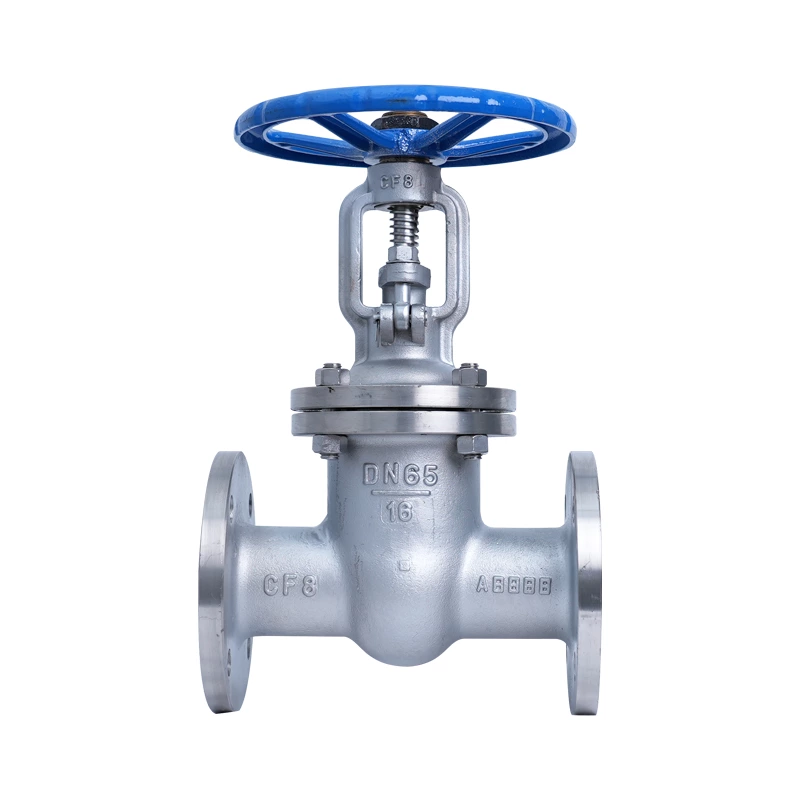

Van cổng thủ công tiêu chuẩn Mỹ bằng thép không gỉ

Van cổng thủ công tiêu chuẩn Mỹ bằng thép không gỉ

Nhận tư vấn

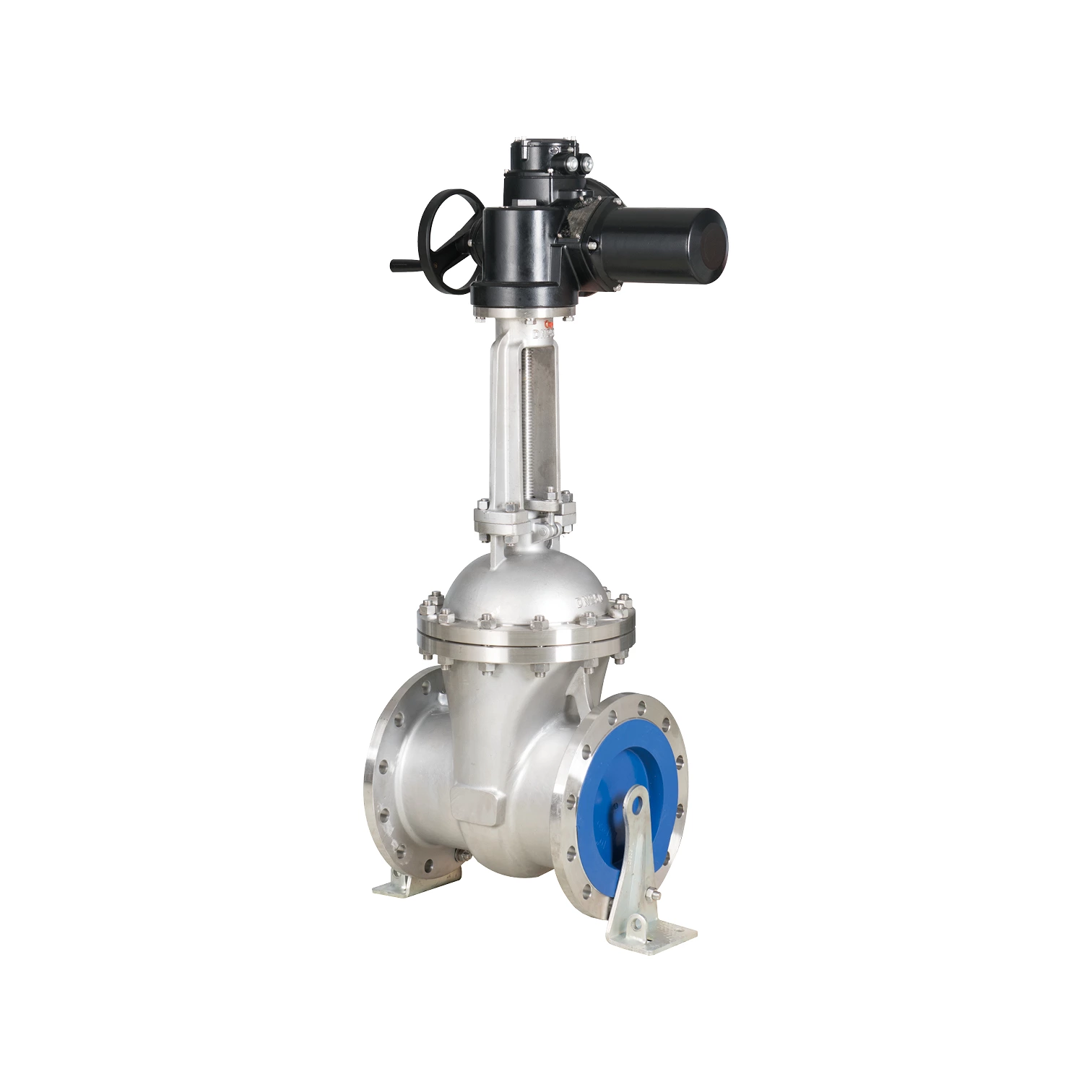

Van cổng điều khiển từ xa
