Van
Van cổng điều khiển từ xa
Đặc trưng
- Giao diện điện: 2 NPT3/4, dự phòng 1 NPT3/4
- Lớp bảo vệ: IP67, tùy chọn IP68
- Thông số kỹ thuật động cơ: Lớp H, có bộ bảo vệ nhiệt 155℃
- Hệ thống làm việc: loại chuyển mạch: S2-15 phút, không quá 600 lần khởi động mỗi giờ
- Điện áp áp dụng: ba pha: AC380V (± 10%) / 50Hz (± 5%)
- Lên đến: AC220V một pha
- Nhiệt độ môi trường: -30C ~ 70℃, -40-70℃.

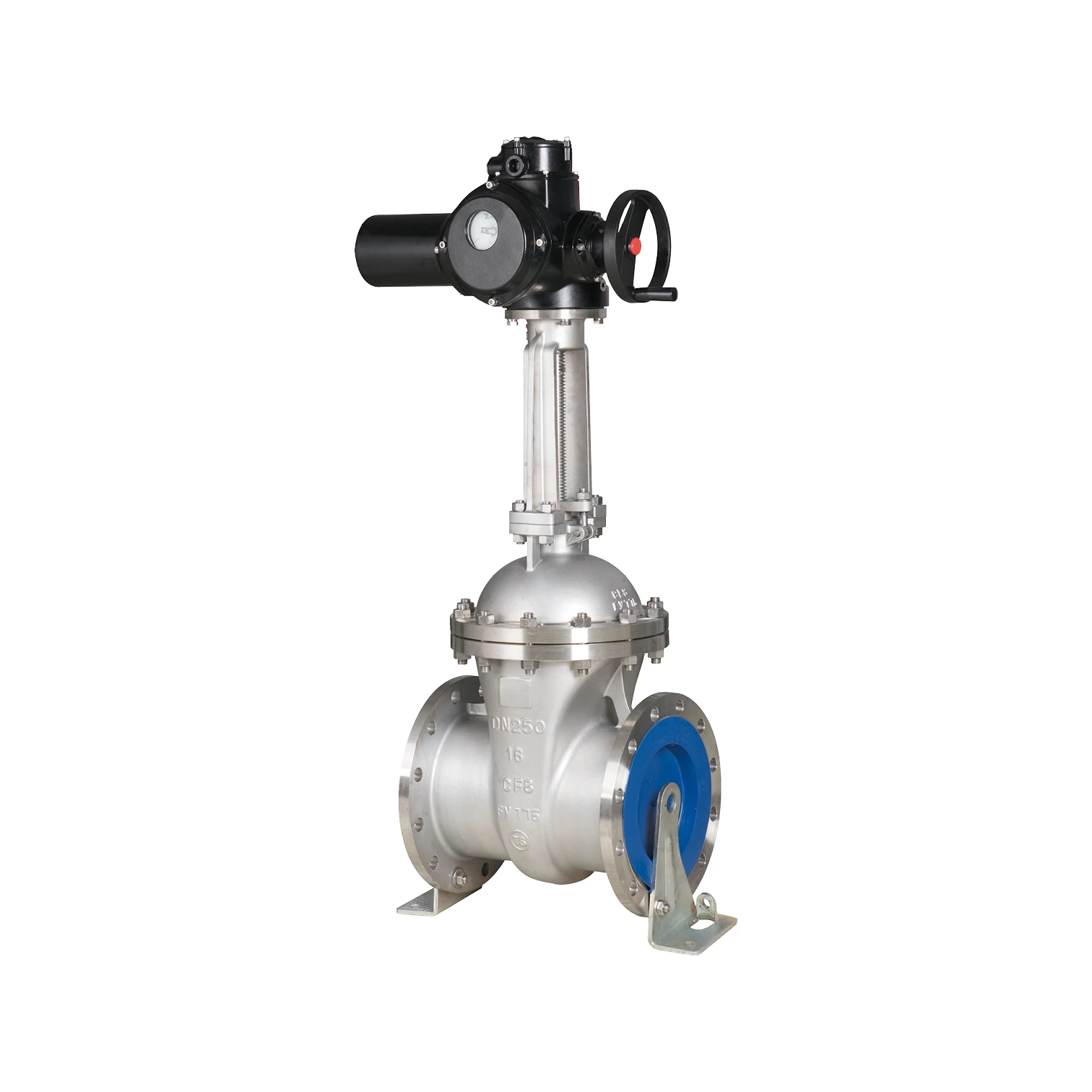

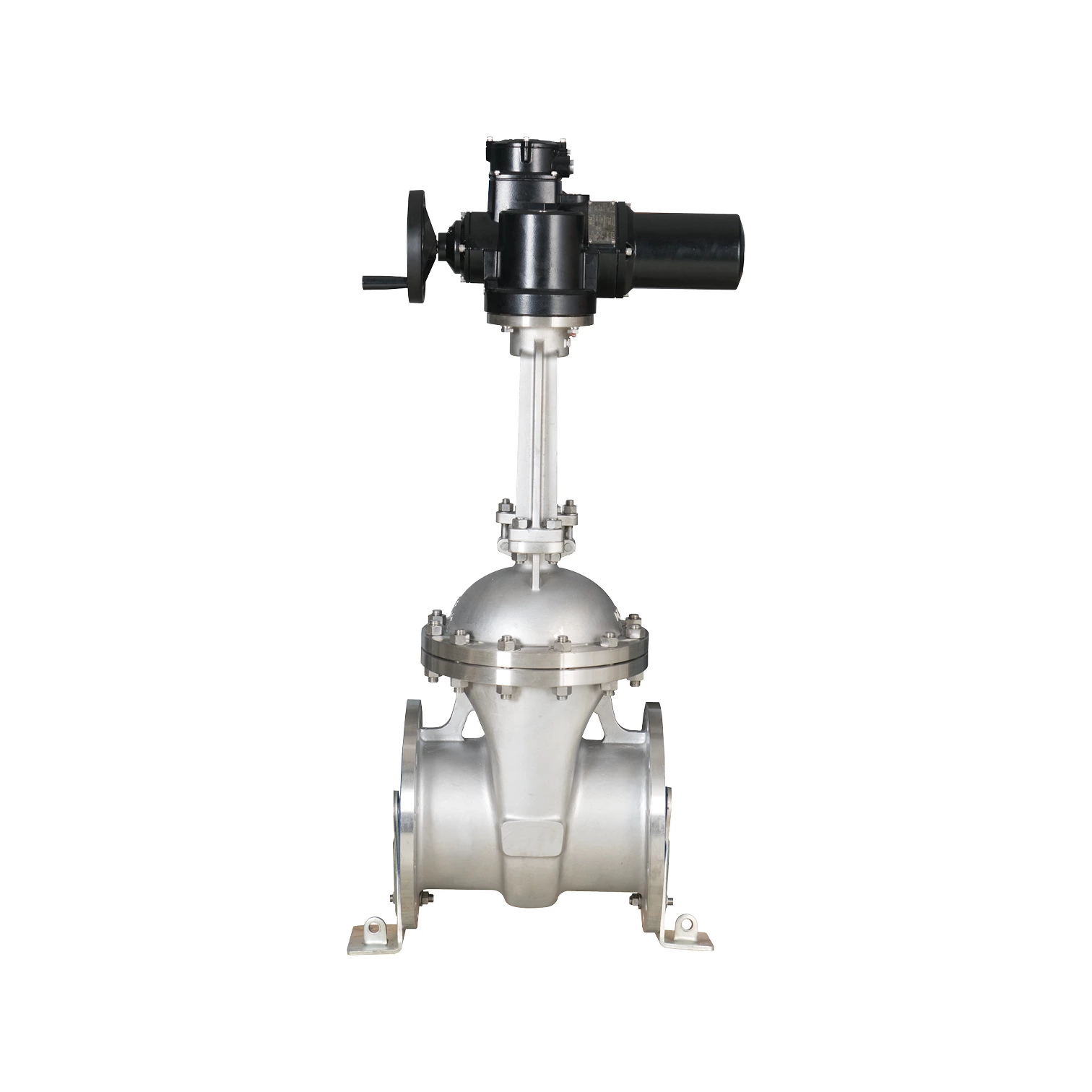

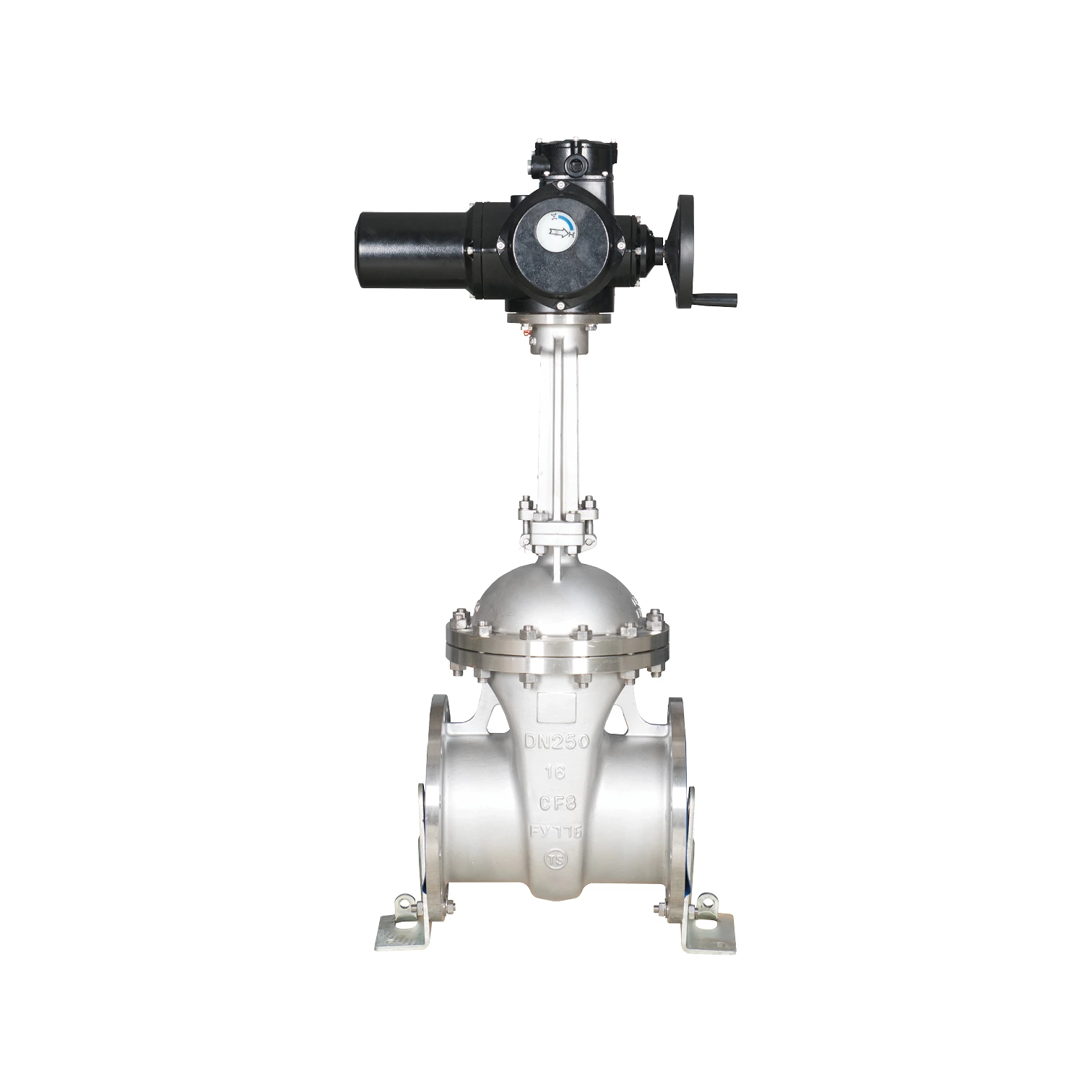

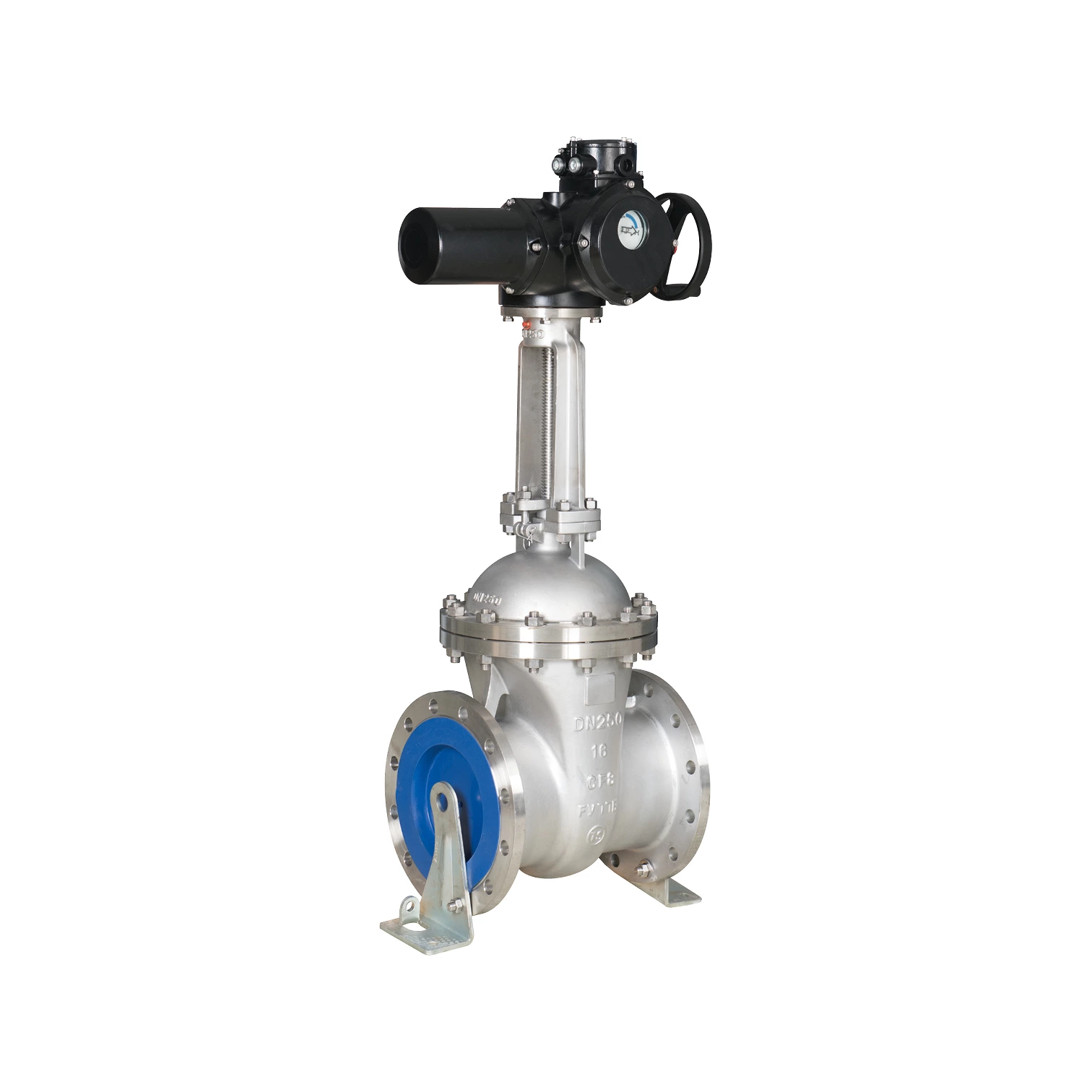

Van cổng điều khiển bằng động cơ là loại van cổng tiêu chuẩn được tích hợp bộ truyền động điện (động cơ). Hệ thống tự động này thay thế các bánh xe tay quay, bánh răng hoặc bộ điều khiển thủy lực/khí nén, cho phép điều khiển đóng mở van từ xa hoặc theo chương trình.
Thuận lợi
Vận hành từ xa: Điều khiển van từ phòng điều khiển hoặc từ xa, cải thiện độ an toàn (ở những vị trí nguy hiểm) và sự tiện lợi (van khó tiếp cận).
Tự động hóa: Dễ dàng tích hợp vào các quy trình tự động và hệ thống điều khiển (SCADA, BMS, PLC).
Tốc độ và tiết kiệm nhân công: Hoạt động nhanh hơn van thủ công lớn; loại bỏ nhân công.
Kiểm soát có thể lập trình: Hoạt động theo thời gian, sắp xếp theo trình tự và tích hợp với logic quy trình.
Phản hồi vị trí: Cung cấp thông tin trạng thái quan trọng cho người vận hành và hệ thống điều khiển.
Khả năng an toàn: Nâng cao tính an toàn của quy trình và bảo vệ môi trường.
Phù hợp với kích thước lớn: Bộ truyền động điện xử lý hiệu quả mô-men xoắn cao cần thiết cho van cổng đường kính lớn (ví dụ: DN40 trở lên).
Các thông số
| Các thông số chung | Phạm vi mô-men xoắn | Đầu ra trực tiếp 60-3000Nm | |
| Tốc độ | 18-144 (vòng/phút) | ||
| Nhiệt độ môi trường | -30~70°C, -40-70°C | ||
| Cấp độ chống rung | Theo JB/T8219 | ||
| Mức độ tiếng ồn | Dưới 70d8 trong vòng 1m | ||
| Giao diện điện | 2 NPT3/4, dự phòng 1 NPT3/4 (tùy chỉnh các loại khác) | ||
| Cấp độ bảo vệ | IP67, tùy chọn IP68 | ||
| Kích thước kết nối | Phù hợp với JB2920 (loại ba chấu) hoặc ISO5210 (loại lực đẩy, loại mô-men xoắn) | ||
| Thông số kỹ thuật | Thông số kỹ thuật động cơ | Lớp H, có bộ bảo vệ nhiệt 155°C | |
| Hệ thống làm việc | Loại công tắc: S2-15 phút, không quá 600 lần khởi động mỗi giờ | ||
| Điện áp áp dụng | Ba pha: AC380V(+10%)/50Hz(±5%) | ||
| Có thể điều chỉnh: AC220V một pha | |||
| Loại xe buýt | Không có | ||
| Loại chuyển mạch | Đầu vào | Điều khiển chuyển mạch, tiếp điểm tích hợp, có thể hỗ trợ 5A@250Vac | |
| Đầu ra | Vị trí mở/vị trí đóng tiếp điểm thụ động | ||
| Tắt/bật tiếp điểm thụ động quá mô-men xoắn | |||
| Tùy chọn: Biến trở phản hồi vị trí loại phần nửa đầy | |||
| Chế độ điều khiển | Chế độ hiển thị | Đĩa chỉ báo độ mở loại con trỏ | |
| Thao tác menu | KHÔNG | ||
| Kiểm soát hiện trường | KHÔNG | ||
| Chẩn đoán thông minh việc ghi dữ liệu | KHÔNG | ||
| Người khác | Các chức năng khác | Bảo vệ khoảng cách lực (tốc độ trên 36 vòng/phút, không có thiết bị bảo vệ khoảng cách lực quá mức) | |
| Bảo vệ quá nhiệt động cơ | |||
| Máy sưởi chống ẩm (thiết bị chống ẩm) | |||
