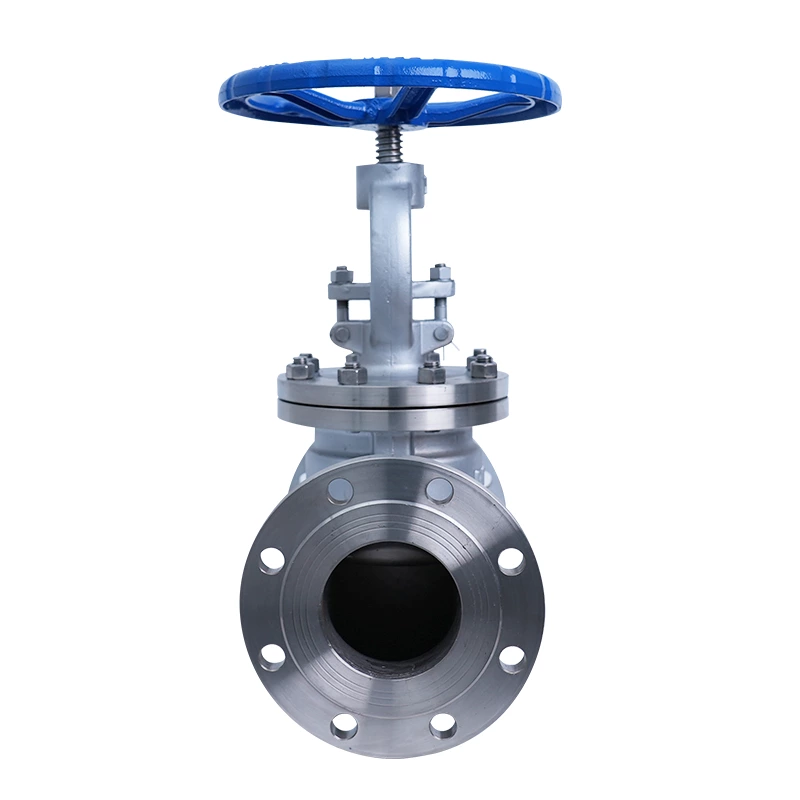

Van cổng thủ công tiêu chuẩn Mỹ bằng thép không gỉ
Liên hệ hotline : 0988.552.100
Đặc trưng
Tính năng
1. Cổng đầy đủ, vít bên ngoài và cần (os & y)
2. Nắp bu lông
3. Nêm linh hoạt, dẫn hướng hoàn toàn
4. Thân nâng và tay quay không nâng
5. Có sẵn với bộ điều khiển bánh răng
6. Đầu bích
7. Đầu hàn đối đầu
Số lượng:
Thông số kỹ thuật sản phẩm
| Thông số thiết kế | Đối mặt | Đầu bích | Kiểm tra & Kiểm tra | Áp suất-Nhiệt độ | Đánh dấu | Cung cấp |
| API600 | ANSFB16.10 | Tiêu chuẩn ANSI B16.5 | API598 | Tiêu chuẩn ANSI B16.34 | API6D | API600 |
| API6D | API6D | API6D | Bản thảo SP-25 |
Danh sách vật liệu
| Tên bộ phận | Vật liệu phần | |||
| Thân xe/Nắp ca-pô | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| nêm | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| Thân cây | A182-F6a | A182-F11 | A182-F6a | A182-F316 |
| Đóng gói | Than chì linh hoạt | PTFE | ||
| Gioăng | 18-8Flexibie Graphite | |||
| Bu lông | A193-B7 | A193-B7 | A193-B7M | A193-B8 |
| Nhiệt độ thích hợp. | -29~425℃ | -29~550℃ | -46~350℃ | -40~200℃ |
| Môi trường phù hợp | Nước, Dầu, Hơi nước | Hơi nước, Dầu | Hơi nước, Dầu | Axit Nitric |
Danh sách kích thước (mm)
| NPS | DN | Ciass 150Lb | |||||||
| TRONG | mm | L | D | D1 | D2 | b | z-Φd | H | LÀM |
| Z40H-150Lb (Thân: WCB) | Z40W-150LbP (Thân máy: CF8) | Z40Y-150LьP (Thân máy: CF8) | Z40Y-150LbR (Thân xe: CF8M) | Z40Y-150LbR (Thân xe: CF8M) | Z40Y-150LbRLS(Thân máy: CF3M) | ||||
| 1/2” | 15 | 108 | 89 | 60,5 | 35 | 11,5 | 4-Φ15 | 155 | 900 |
| 3/4” | 20 | 117 | 98 | 70 | 43 | 11,5 | 4-Φ15 | 160 | 900 |
| 1” | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-Φ15 | 200 | 100 |
| 11/4” | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 180 |
| 11/2” | 40 | 165 | 127 | 98,5 | 73 | 15 | 4-Φ15 | 285 | 200 |
| 2” | 50 | 178 | 152 | 120,5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 2 1/2” | 65 | 190 | 178 | 139,5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 3” | 80 | 203 | 190 | 152,5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 4” | 100 | 229 | 229 | 190,5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 5” | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 632 | 300 |
| 6” | 150 | 267 | 279 | 241,5 | 216 | 26 | 8-Φ22 | 635 | 300 |
| 8” | 200 | 292 | 343 | 298,5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 10” | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 12” | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 14” | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 16” | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 18” | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1626 | 650 |
| 20” | 500 | 457 | 699 | 635 | 584 | 43 | 20-Φ32 | 1829 | 650 |
| 24” | 600 | 508 | 813 | 749,5 | 692 | 48 | 20-Φ35 | 2175 | 700 |
