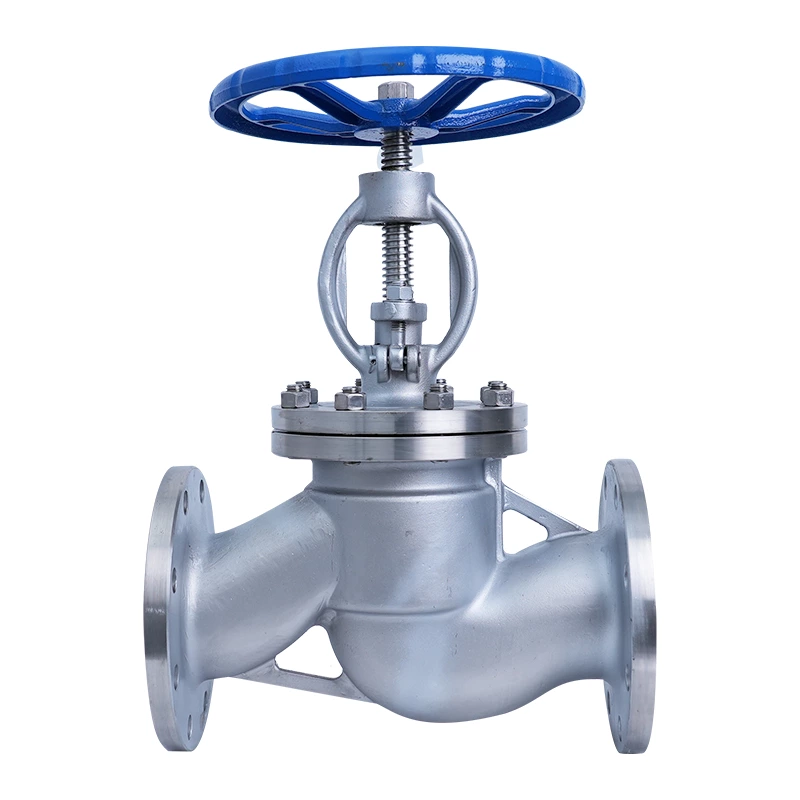

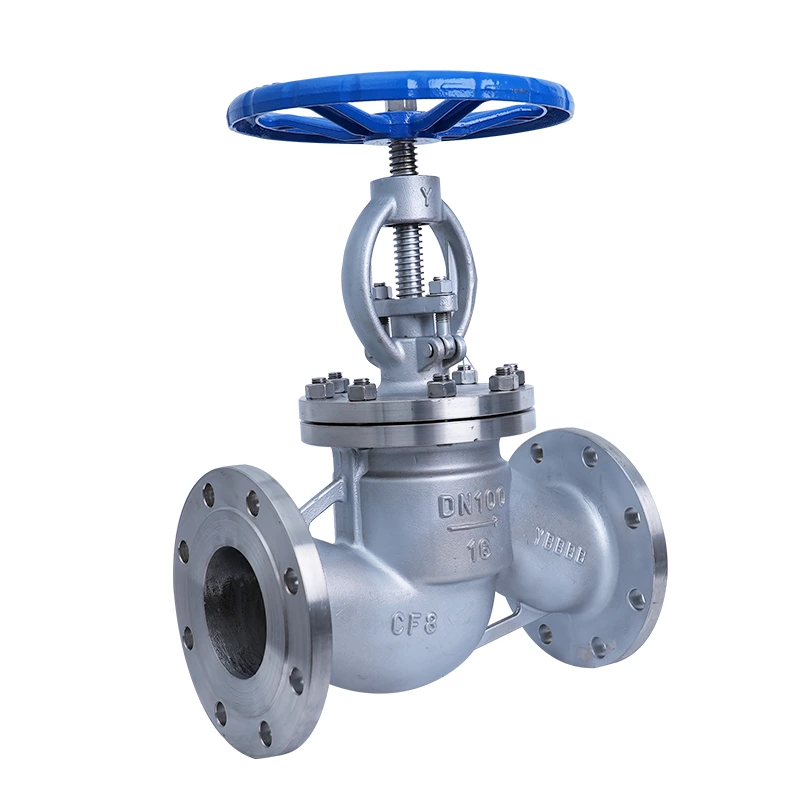

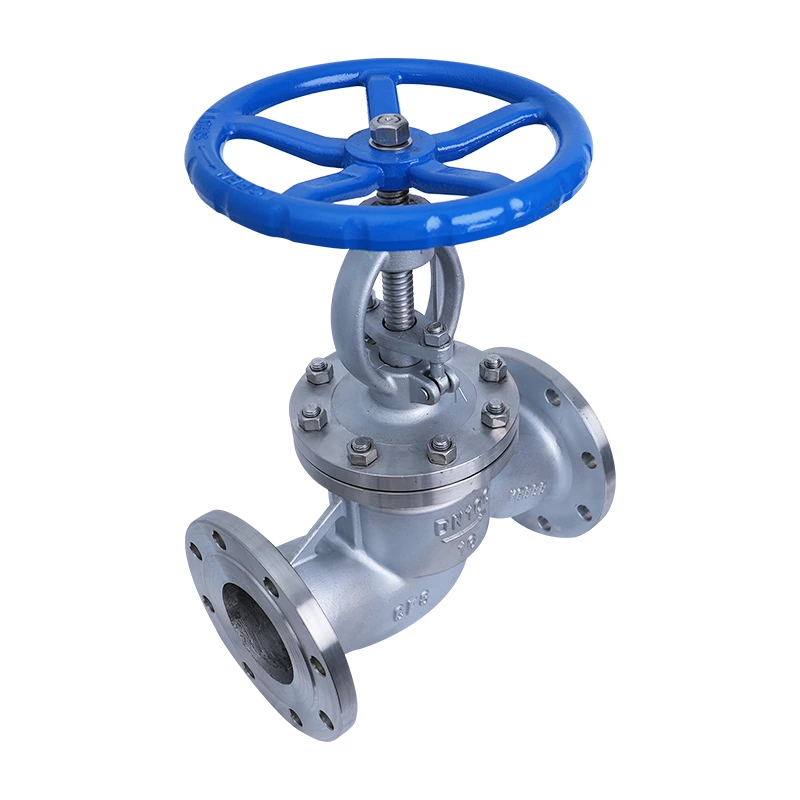

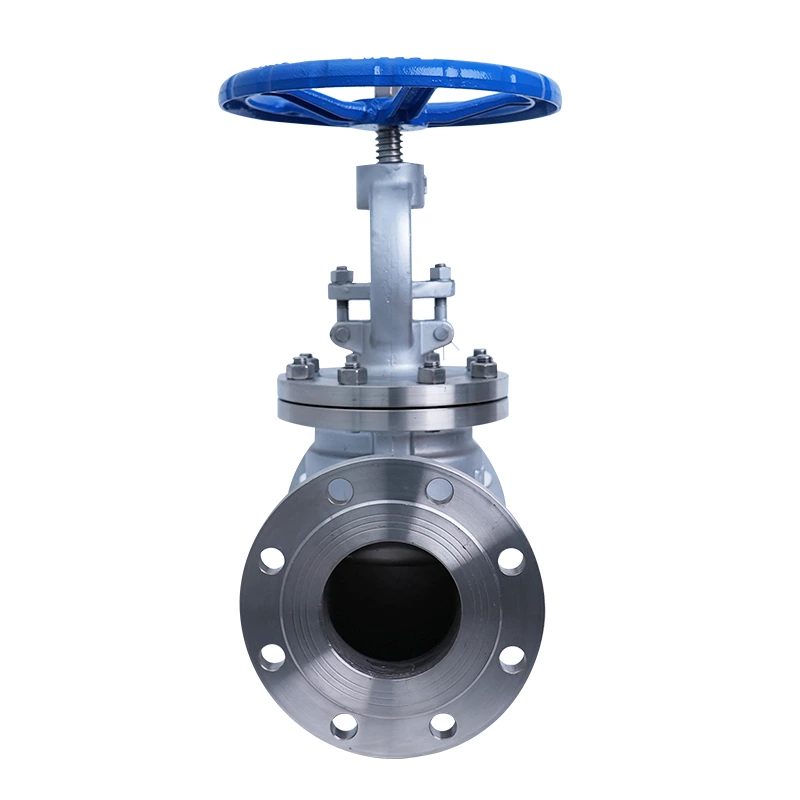

Van cầu thủ công tiêu chuẩn Mỹ dành cho các ứng dụng nước thông thường
Đặc trưng
- Đường nét tinh tế, vít bên ngoài và càng nối
- Nắp bu lông
- Đĩa rời
- Cần nâng và tay quay
- Càng nối tích hợp với nắp nối
- Có sẵn với bộ điều khiển bánh răng
- Đầu bích
Số lượng:
Thông số kỹ thuật sản phẩm
| Thiết kế và sản xuất. | Đối mặt | Kích thước mặt bích | Kích thước hàn đối đầu | Áp suất Nhiệt độ Lating |
Kiểm tra và thử nghiệm |
| Tiêu chuẩn ANSI B16.34, BS187 | Tiêu chuẩn ANSI B16.10 | Tiêu chuẩn ANSI B16.5a | Tiêu chuẩn ANSI B16.25 | Tiêu chuẩn ANSI B16.34 | API 598 |
Danh sách vật liệu
| Tên bộ phận | Vật liệu phần | |||
| Thân xe/Nắp ca-pô | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| nêm | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| Thân cây | A182-F6a | A182-F11 | A182-F6a | A182-F316 |
| Đóng gói | Than chì linh hoạt | PTFE | ||
| Gioăng | 18-8Flexibie Graphite | |||
| Bu lông | A193-B7 | A193-B7 | A193-B7M | A193-B8 |
| Nhiệt độ thích hợp. | -29~425℃ | -29~550℃ | -46~350℃ | -40~200℃ |
| Môi trường phù hợp | Nước, Dầu, Hơi nước | Hơi nước, Dầu | Hơi nước, Dầu | Axit Nitric |
Danh sách kích thước (mm)
| NPS | DN | Ciass 150Lb | |||||||
| TRONG | mm | L | D | D1 | D2 | b | z-Φd | H | LÀM |
| Z40H-150Lb (Thân: WCB) | Z40W-150LbP (Thân máy: CF8) | Z40Y-150LьP (Thân máy: CF8) | Z40Y-150LbR (Thân xe: CF8M) | Z40Y-150LbR (Thân xe: CF8M) | Z40Y-150LbRLS（Thân máy: CF3M） | ||||
| 1/2” | 15 | 108 | 89 | 60,5 | 35 | 11,5 | 4-Φ15 | 155 | 900 |
| 3/4” | 20 | 117 | 98 | 70 | 43 | 11,5 | 4-Φ15 | 160 | 900 |
| 1” | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-Φ15 | 200 | 100 |
| 11/4” | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 245 | 180 |
| 11/2” | 40 | 165 | 127 | 98,5 | 73 | 15 | 4-Φ15 | 285 | 200 |
| 2” | 50 | 178 | 152 | 120,5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 2 1/2” | 65 | 190 | 178 | 139,5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 3” | 80 | 203 | 190 | 152,5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 4” | 100 | 229 | 229 | 190,5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 5” | 125 | 254 | 254 | 216 | 186 | 24 | 8-Φ22 | 632 | 300 |
| 6” | 150 | 267 | 279 | 241,5 | 216 | 26 | 8-Φ22 | 635 | 300 |
| 8” | 200 | 292 | 343 | 298,5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 10” | 250 | 330 | 406 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 12” | 300 | 356 | 483 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 14” | 350 | 381 | 533 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 16” | 400 | 406 | 597 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 18” | 450 | 432 | 635 | 578 | 533 | 40 | 16-Φ32 | 1626 | 650 |
| 20” | 500 | 457 | 699 | 635 | 584 | 43 | 20-Φ32 | 1829 | 650 |
| 24” | 600 | 508 | 813 | 749,5 | 692 | 48 | 20-Φ35 | 2175 | 700 |
