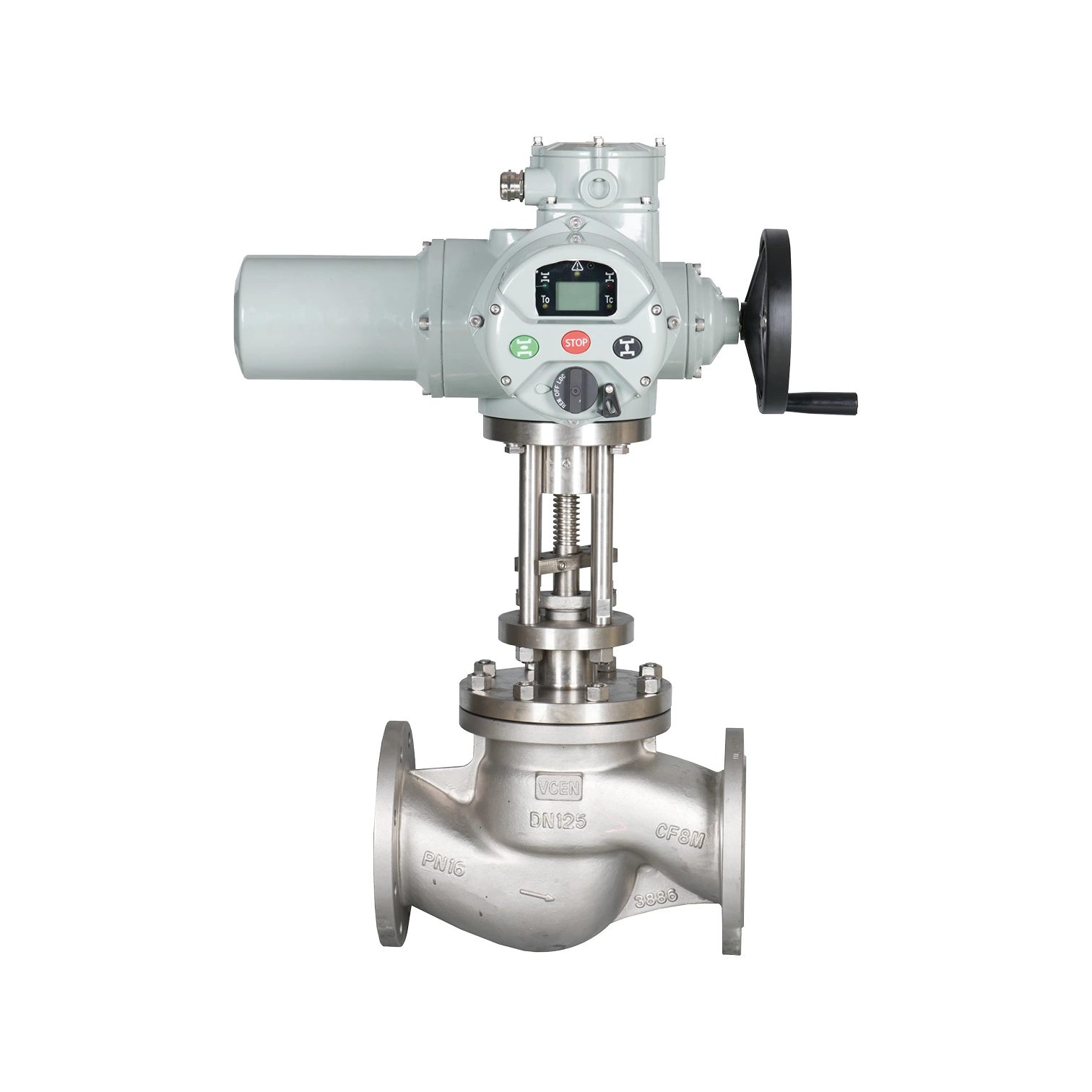

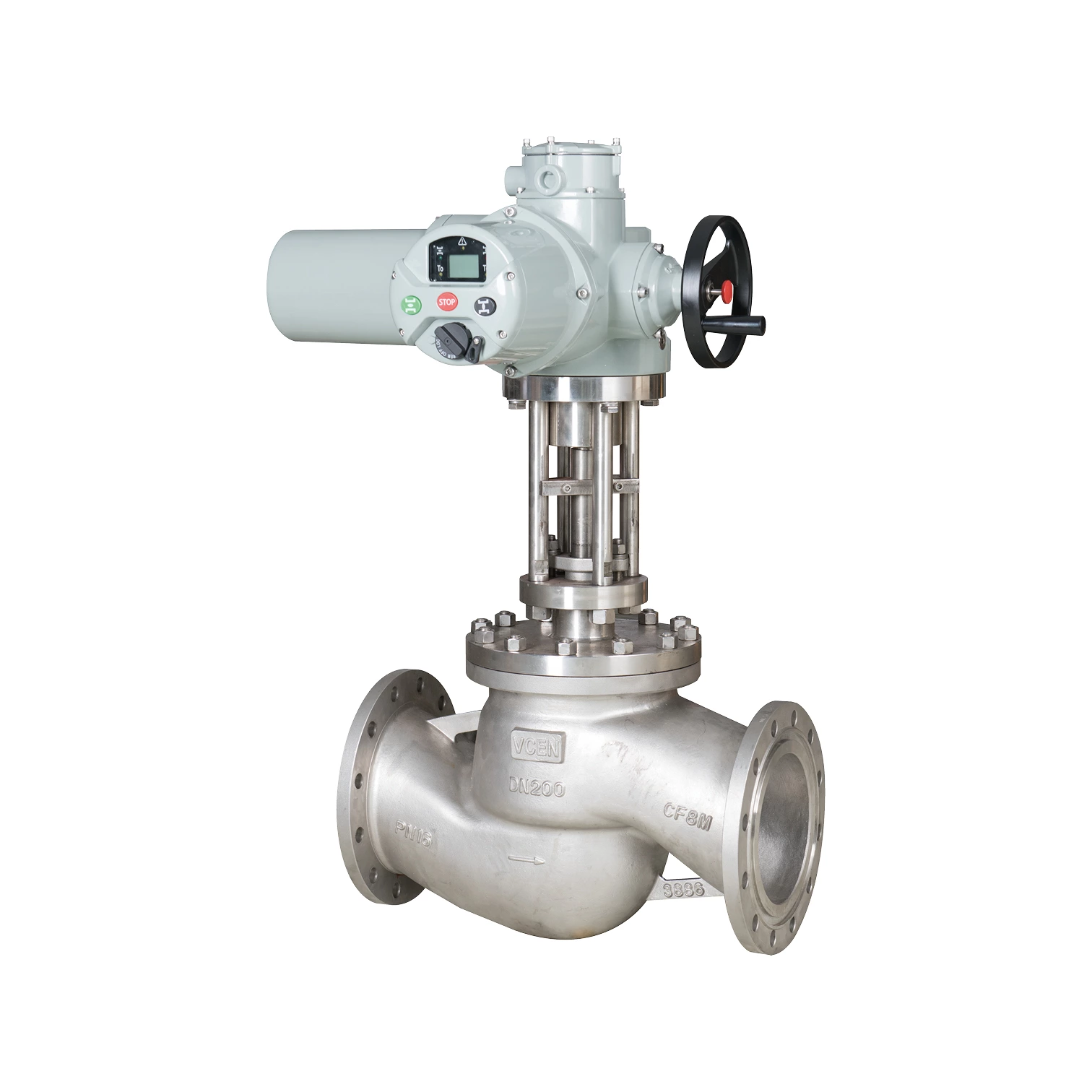

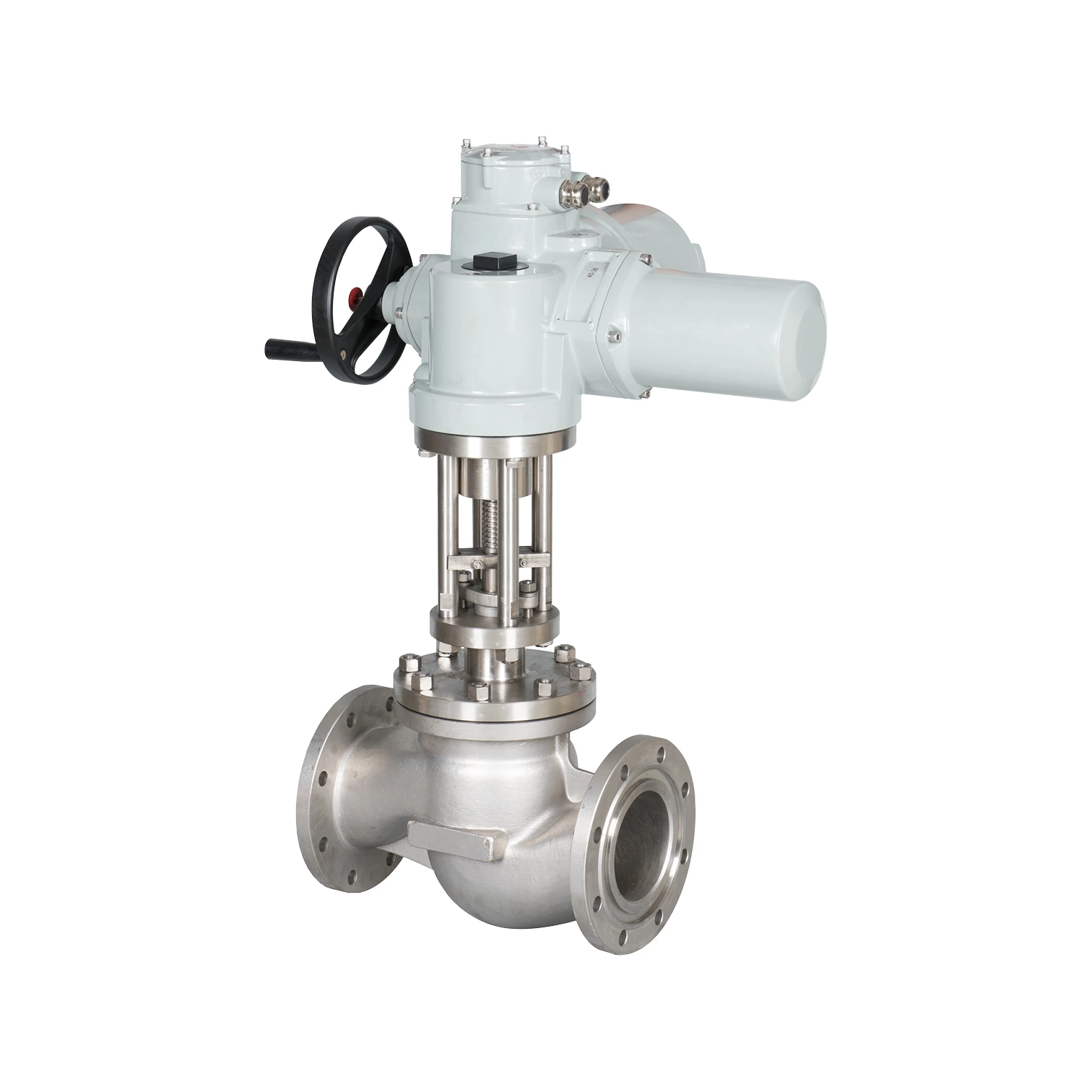

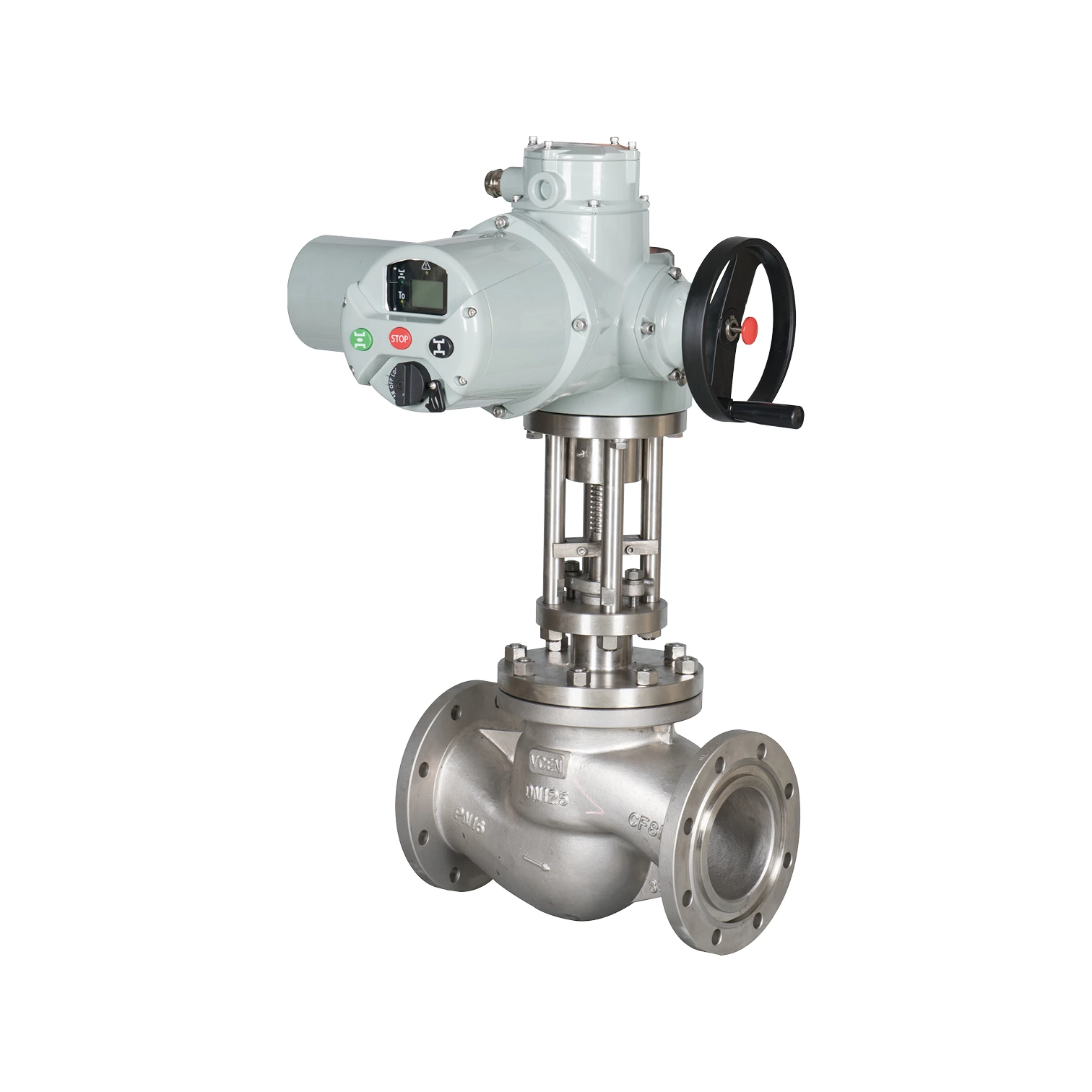

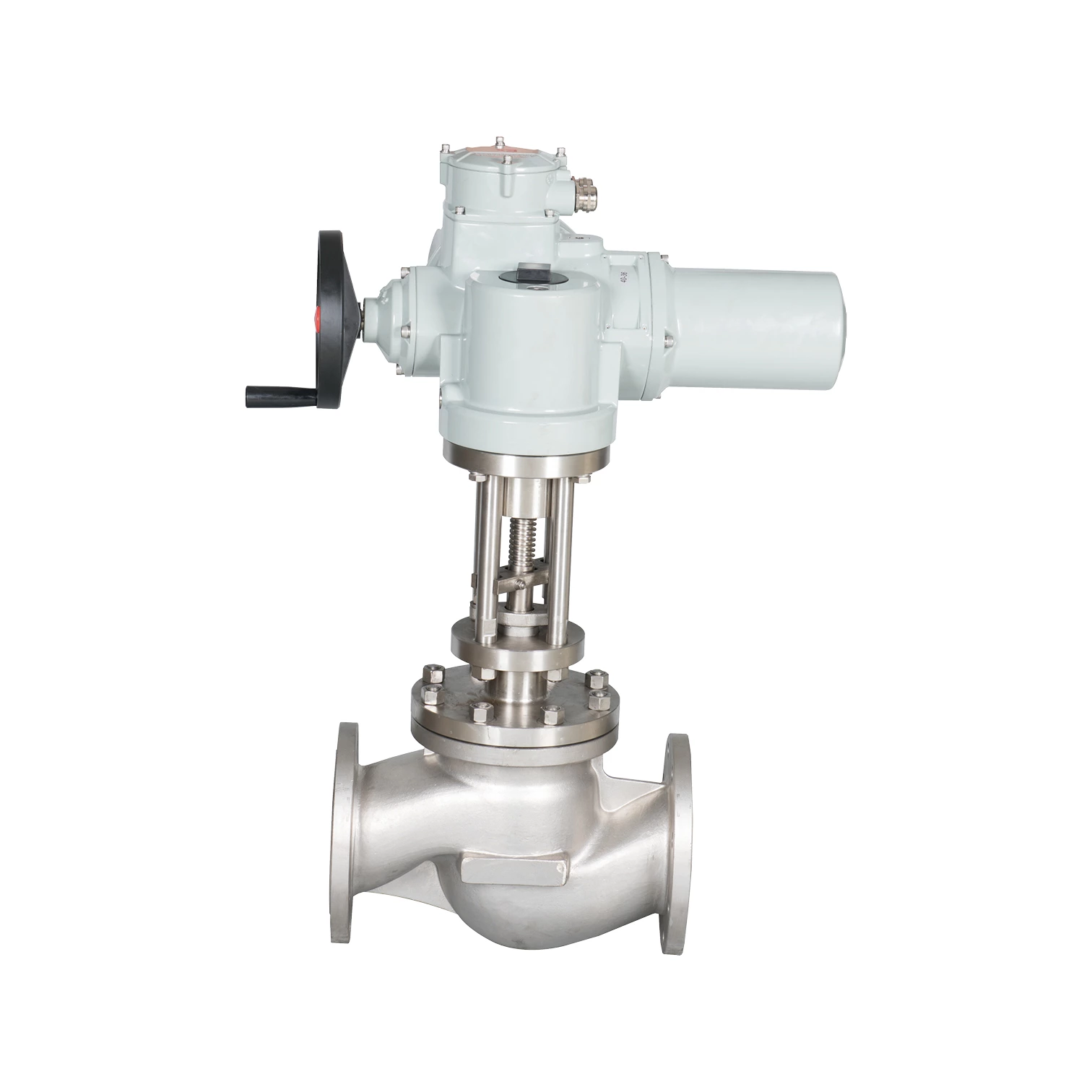

Van cầu mặt bích điện
Đặc trưng
- Điều tiết vượt trội : Đặc tính dòng chảy tuyến tính lý tưởng cho việc kiểm soát chính xác.
- Khóa chặt : Tỷ lệ rò rỉ thấp (có thể đạt tiêu chuẩn ANSI Class IV-VI).
- Tự động hóa : Tích hợp liền mạch với hệ thống PLC/DCS/SCADA.
- Tùy chọn an toàn : Bộ truyền động lò xo hồi phục cho các ứng dụng quan trọng (Đóng/Mở khi có sự cố).
- Phản hồi vị trí : Tín hiệu mở trực tiếp từ 0–100% để theo dõi.
Số lượng:
Van cầu điện tích hợp thân van cầu với bộ truyền động điện . Nó cho phép điều khiển từ xa hoặc tự động dòng chảy chất lỏng thông qua chuyển động tuyến tính của trục van, được thiết kế để điều tiết (điều chế) hoặc bật/tắt dịch vụ trong đường ống.
Thuận lợi
Điều tiết vượt trội : Đặc tính dòng chảy tuyến tính lý tưởng cho việc kiểm soát chính xác.
Khóa chặt : Tỷ lệ rò rỉ thấp (có thể đạt tiêu chuẩn ANSI Class IV-VI).
Tự động hóa : Tích hợp liền mạch với hệ thống PLC/DCS/SCADA.
Tùy chọn an toàn : Bộ truyền động lò xo hồi phục cho các ứng dụng quan trọng (Đóng/Mở khi có sự cố).
Phản hồi vị trí : Tín hiệu mở trực tiếp từ 0–100% để theo dõi.
Các thông số
| Các thông số chung | Phạm vi mô-men xoắn | Đầu ra trực tiếp 60-3000Nm | |
| Tốc độ | 18-144 (vòng/phút) | ||
| Nhiệt độ môi trường | -30~70°C, -40-70°C | ||
| Cấp độ chống rung | Theo JB/T8219 | ||
| Mức độ tiếng ồn | Dưới 70d8 trong vòng 1m | ||
| Giao diện điện | 2 NPT3/4, dự phòng 1 NPT3/4 (tùy chỉnh các loại khác) | ||
| Cấp độ bảo vệ | IP67, tùy chọn IP68 | ||
| Kích thước kết nối | Phù hợp với JB2920 (loại ba chấu) hoặc ISO5210 (loại lực đẩy, loại mô-men xoắn) | ||
| Thông số kỹ thuật | Thông số kỹ thuật động cơ | Lớp H, có bộ bảo vệ nhiệt 155°C | |
| Hệ thống làm việc | Loại công tắc: S2-15 phút, không quá 600 lần khởi động mỗi giờ | ||
| Điện áp áp dụng | Ba pha: AC380V(+10%)/50Hz(±5%) | ||
| Có thể điều chỉnh: AC220V một pha | |||
| Loại xe buýt | Không có | ||
| Loại chuyển mạch | Đầu vào | Điều khiển chuyển mạch, tiếp điểm tích hợp, có thể hỗ trợ 5A@250Vac | |
| Đầu ra | Vị trí mở/vị trí đóng tiếp điểm thụ động | ||
| Tắt/bật tiếp điểm thụ động quá mô-men xoắn | |||
| Tùy chọn: Biến trở phản hồi vị trí loại phần nửa đầy | |||
| Chế độ điều khiển | Chế độ hiển thị | Đĩa chỉ báo độ mở loại con trỏ | |
| Thao tác menu | KHÔNG | ||
| Kiểm soát hiện trường | KHÔNG | ||
| Chẩn đoán thông minh việc ghi dữ liệu | KHÔNG | ||
| Người khác | Các chức năng khác | Bảo vệ khoảng cách lực (tốc độ trên 36 vòng/phút, không có thiết bị bảo vệ khoảng cách lực quá mức) | |
| Bảo vệ quá nhiệt động cơ | |||
| Máy sưởi chống ẩm (thiết bị chống ẩm) | |||
