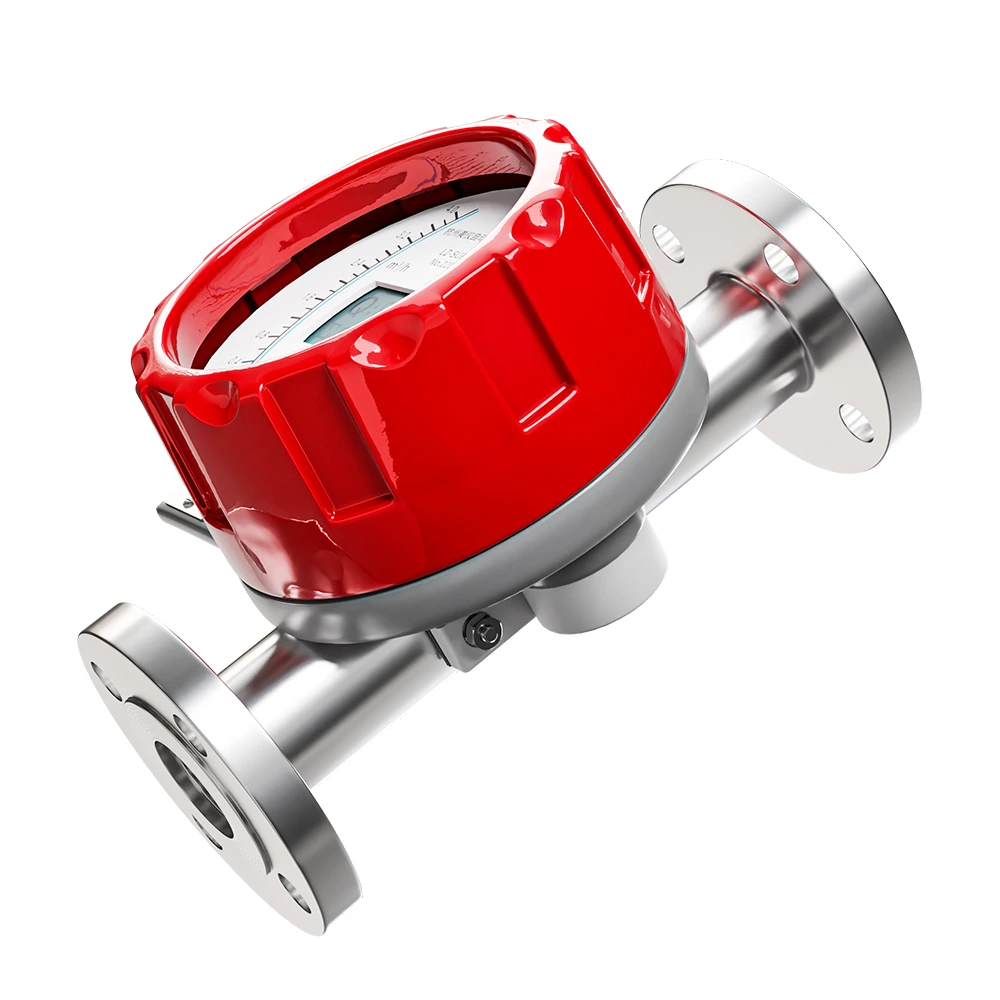

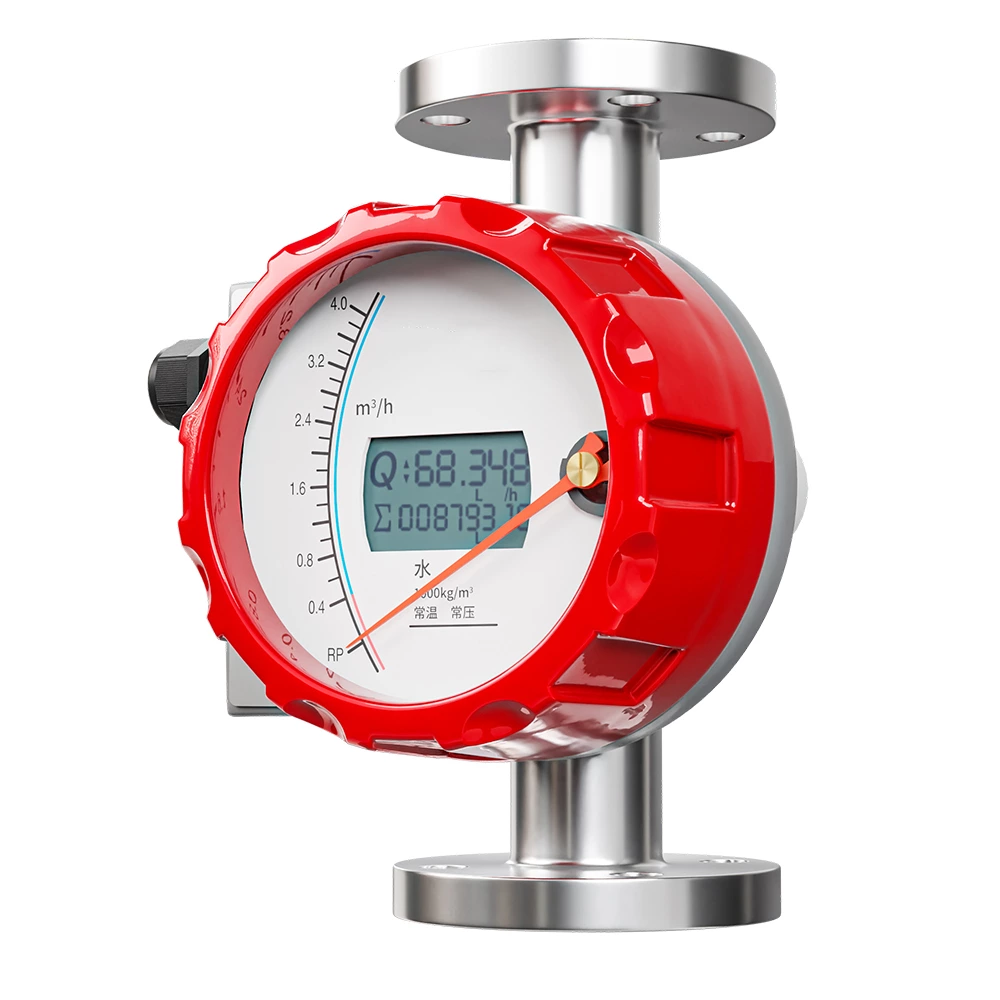

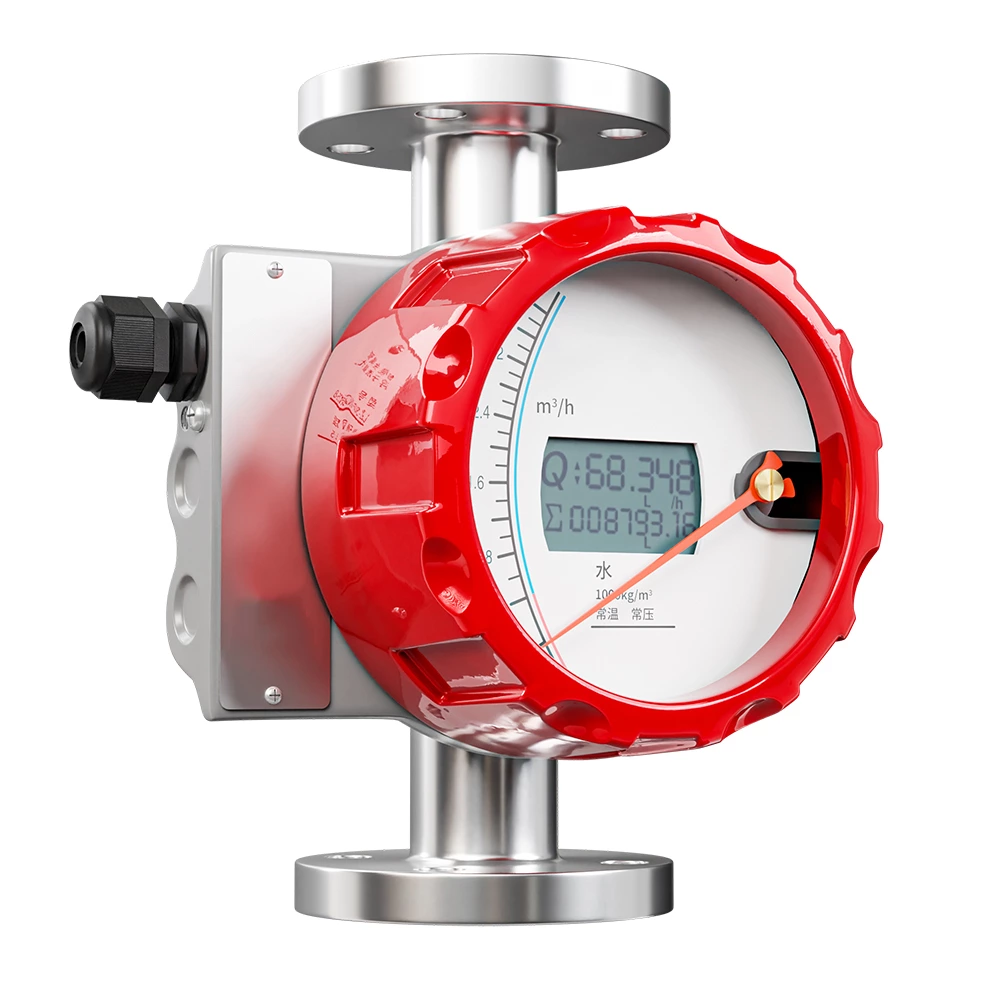

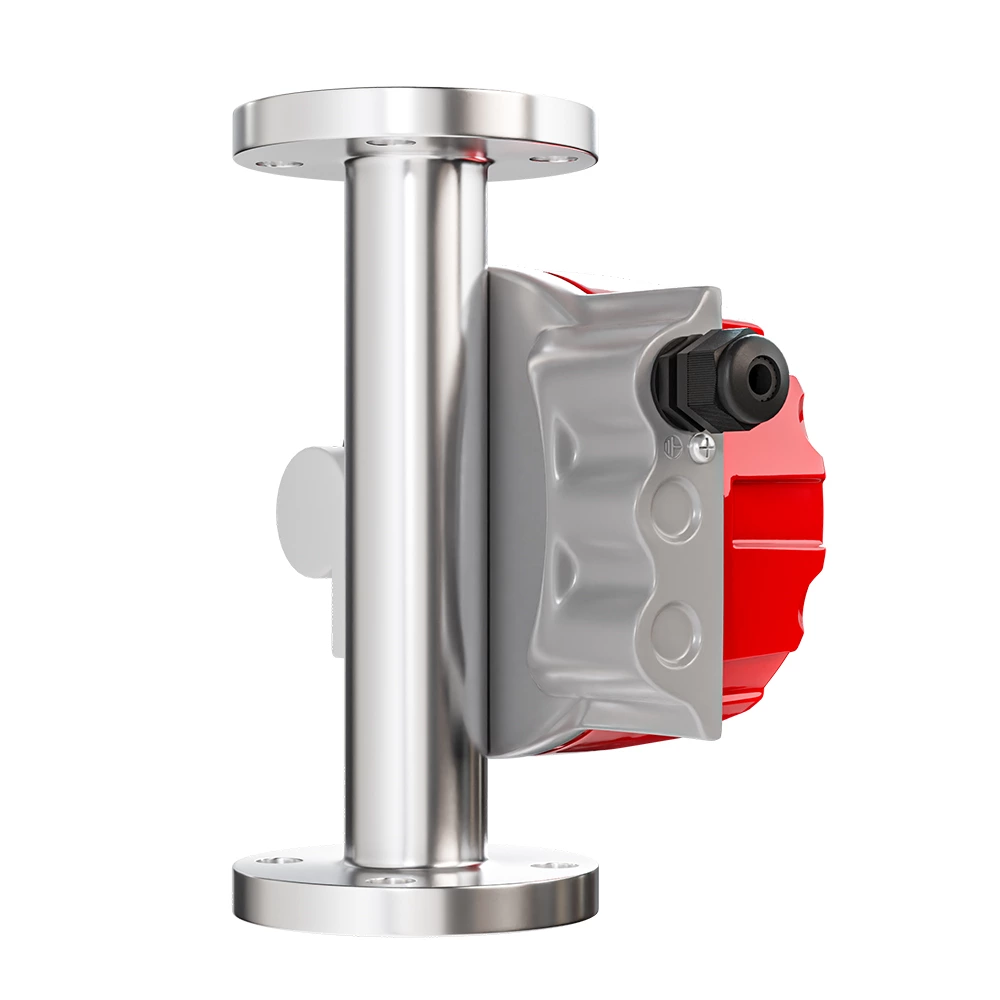

Lưu lượng kế ống kim loại SUP-LZ

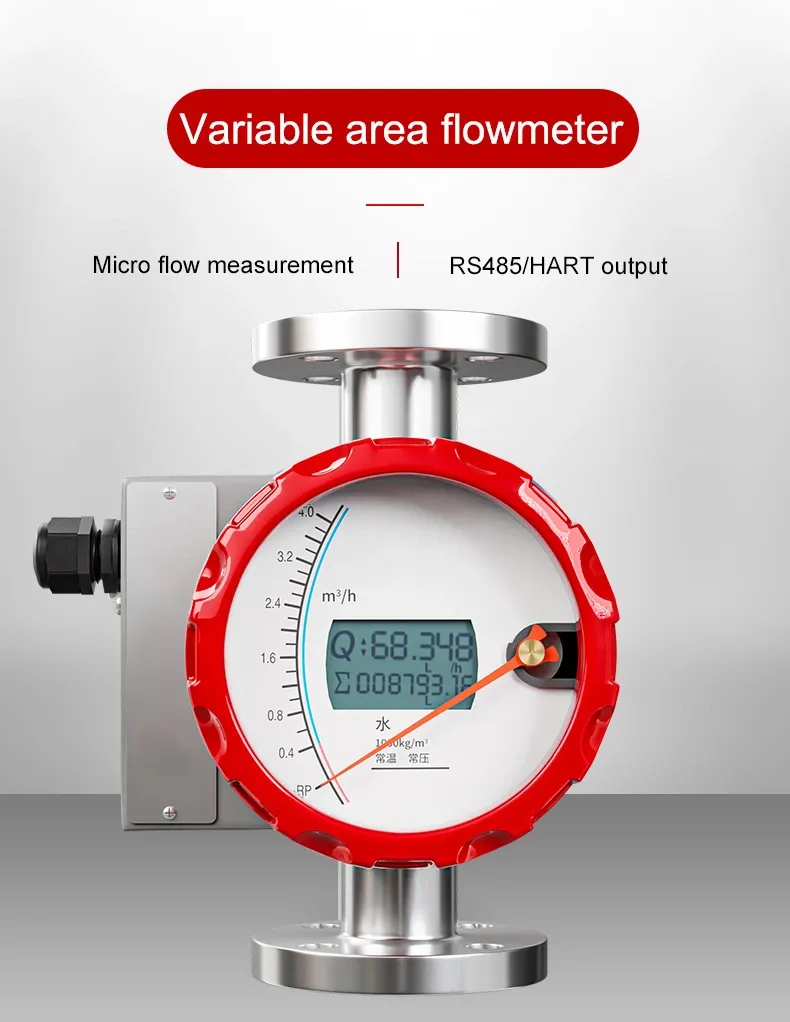

Lưu lượng kế ống kim loại SUP-LZ là thiết bị đo lưu lượng thể tích của chất lỏng trong một ống kín. Thiết bị này thuộc nhóm lưu lượng kế biến thiên, đo lưu lượng bằng cách cho phép diện tích mặt cắt ngang mà chất lỏng đi qua thay đổi, tạo ra hiệu ứng có thể đo lường được.
Đặc điểm
- Khả năng kháng nước: IP65
- Tỷ lệ phạm vi: Tiêu chuẩn: 10:1
- Áp suất: Tiêu chuẩn: DN15~DN50≤4.0MPa DN65~DN200≤1.6MPa
- Kết nối: Mặt bích, Kẹp, Ren
- Đặc điểm kỹ thuật
| Sản phẩm | Lưu lượng kế ống kim loại |
| Model | SUP-LZ |
| Phạm vi | Nước (20℃) (01~200000) L/h Không khí (20,0.1013MPa) (0.05~2000) m³/h |
| Tỷ lệ phạm vi | Tiêu chuẩn 10:1 Tùy chọn 20:1 |
| Sai số | Loại tiêu chuẩn: Chất lỏng: 1,5% Khí: 2,5% |
| Loại tùy chỉnh: Chất lỏng: 1,0% Khí: 1,5% | |
| Áp lực |
Tiêu chuẩn: DN15~DN50≤4.0MPa DN65~DN200≤1.6MPa Loại áp suất cao: -80℃ ~ 200℃, DN15~DN100≤10MPa ；200℃ ~ 350℃, DN80~DN200≤6.3MPa |
| Sự liên quan | Mặt bích, Kẹp, Ren, Ren Sanity |
| Nhiệt độ trung bình | Tiêu chuẩn: -20℃~120℃ PTFE -40℃~80℃ Nhiệt độ cao: 120℃~450℃ Nhiệt độ thấp: -80℃~-20℃ |
| Nhiệt độ môi trường | Loại từ xa: -40℃~70℃ Loại con trỏ/loại báo động cục bộ -40℃~80℃ |
| Nguồn điện | Loại tiêu chuẩn: Hệ thống hai dây 24VDC (4-20) mA (12VDC~32VDC) Loại báo động: Hệ thống nhiều dây 24VDC (4-20) mA (12VDC~32VDC) Loại AC: (100~240) VAC 50Hz~60Hz Loại pin: Pin lithium 3.6V@9AH |
| Sức cản tải | RLmax: 600Ω |
| Đầu ra báo động | Báo động dòng chảy tức thời cho giới hạn trên và dưới, đầu ra Darlington cách ly quang (nguồn cung cấp bên trong 24VDC, tối đa 8mA, nguồn cung cấp bên ngoài lên đến 250mA @ 36VDC |
| Loại cảnh báo cục bộ: cảnh báo lưu lượng tức thời giới hạn trên, giới hạn dưới hoặc cả giới hạn trên và dưới, đầu ra tiếp điểm công tắc lá (tốc độ tiếp xúc 1A @ 30VDC) Tiếp điểm thường mở/đóng tùy chọn. | |
| Phạm vi giữ báo động: Tối đa 60% phạm vi toàn thang đo, Khoảng cách tối thiểu giữa báo động giới hạn trên và dưới: 10% toàn thang đo | |
| Đầu ra xung | Xung đầu ra tích lũy là đầu ra của bộ cách ly tín hiệu quang điện Darlington (nguồn điện 24VDC bên trong, dòng điện tối đa 8mA) |
| Khả năng kháng nước | IP65 |
- Giới thiệu sản phẩm

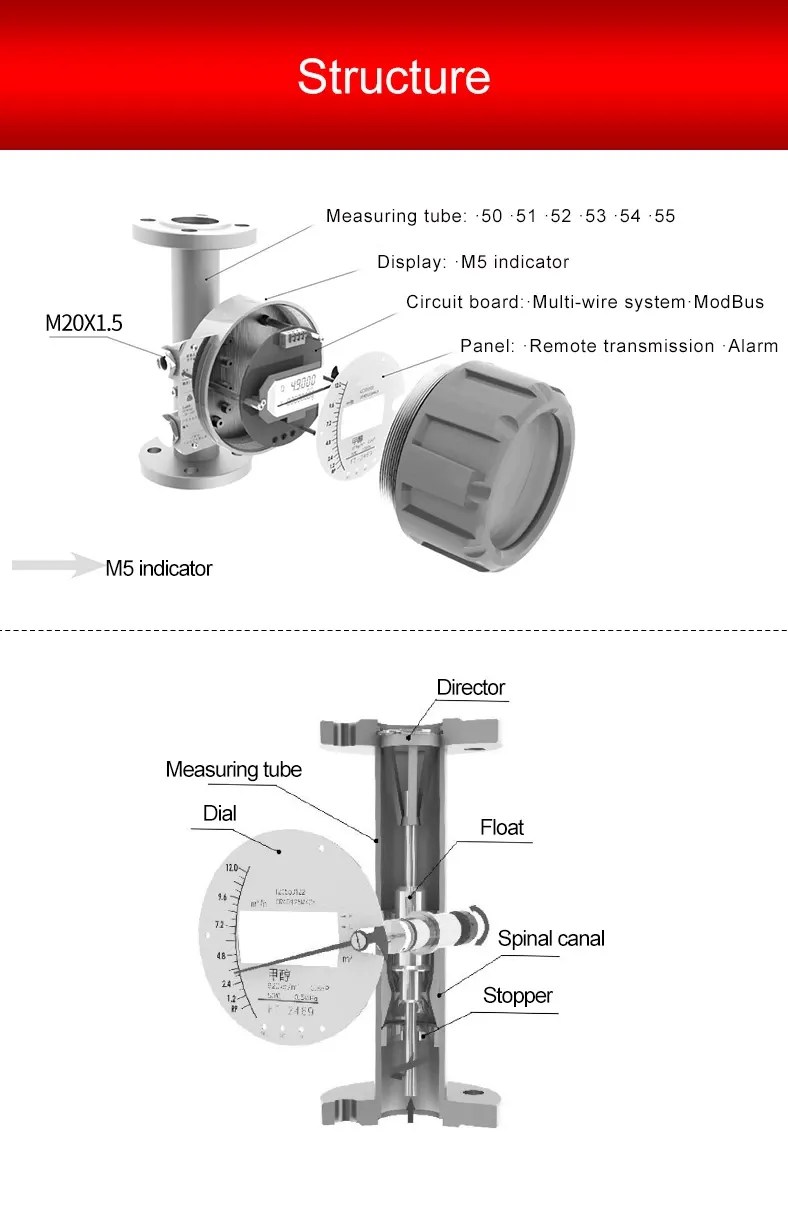

Đồng hồ đo lưu lượng dạng ống kim loại là một loại lưu lượng kế dùng để đo lưu lượng của chất lỏng, thường là chất khí hoặc chất lỏng. Nó bao gồm một ống kim loại thon, một phao và một thang đo. Ống kim loại thon có đường kính lớn hơn ở đáy và thu hẹp dần về phía trên. Phao là một quả cầu kim loại nhỏ hoặc hình trụ chuyển động tự do lên xuống bên trong ống. Thang đo được đánh dấu bằng các vạch chia lưu lượng và được gắn bên ngoài ống.
Hoạt động của đồng hồ đo lưu lượng dạng ống kim loại dựa trên nguyên lý lực đẩy. Khi chất lỏng chảy qua ống kim loại, phao sẽ nổi lên hoặc chìm xuống đến vị trí mà lực của dòng chất lỏng bằng với lực hấp dẫn tác dụng lên phao. Vị trí của phao tương ứng với lưu lượng của chất lỏng, và giá trị này có thể được đọc trên thang đo. Khi lưu lượng tăng, phao nổi lên và giá trị trên thang đo tăng lên. Ngược lại, khi lưu lượng giảm, phao chìm xuống và giá trị trên thang đo giảm xuống.
Lưu lượng kế ống kim loại thường được sử dụng trong các ngành công nghiệp quy trình để đo lưu lượng khí và chất lỏng trong đường ống. Chúng đơn giản và đáng tin cậy, có thể được sử dụng để đo nhiều mức lưu lượng khác nhau. Tuy nhiên, chúng không phù hợp để đo lưu lượng rất thấp hoặc chất lỏng có độ nhớt cao.
Lưu lượng kế ống kim loại SUP-LZ dễ lắp đặt và bảo trì, với thiết kế đơn giản, yêu cầu hiệu chuẩn và bảo trì tối thiểu. Chúng cũng dễ đọc, với thang đo rõ ràng, cho phép người vận hành xác định lưu lượng nhanh chóng và chính xác.
