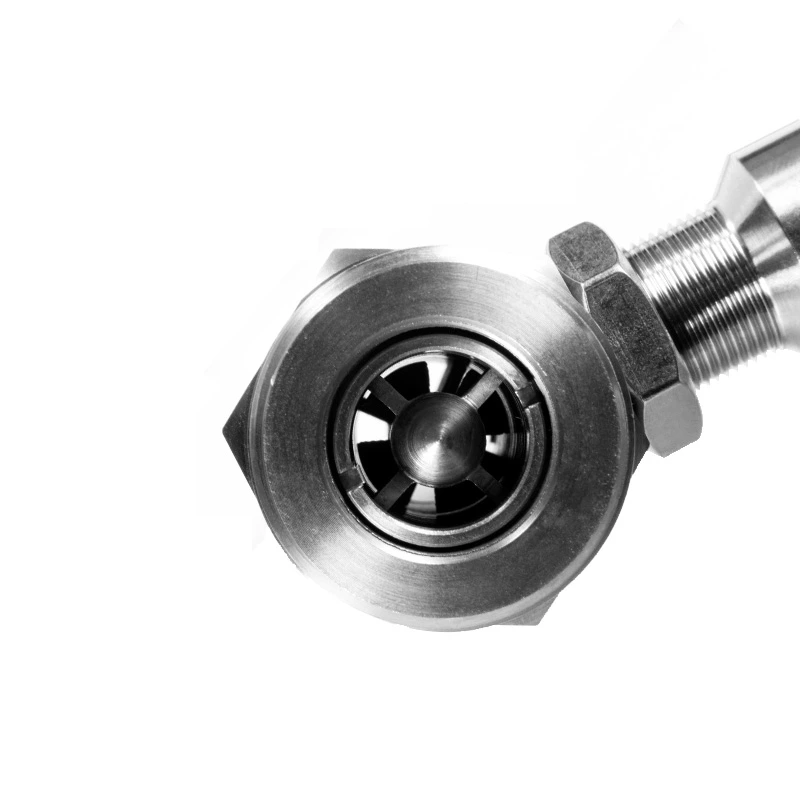

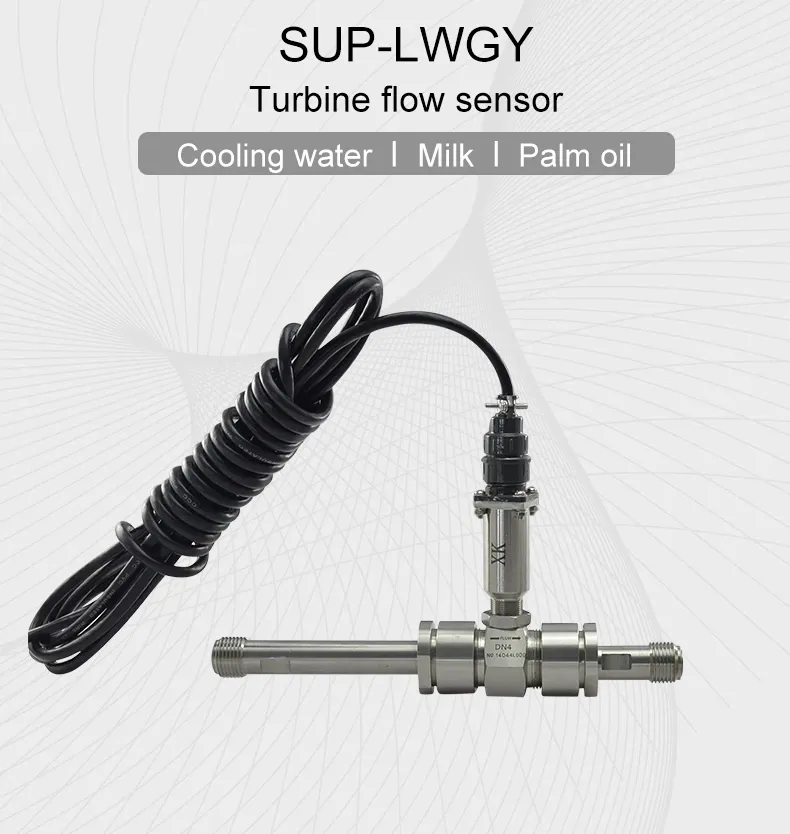

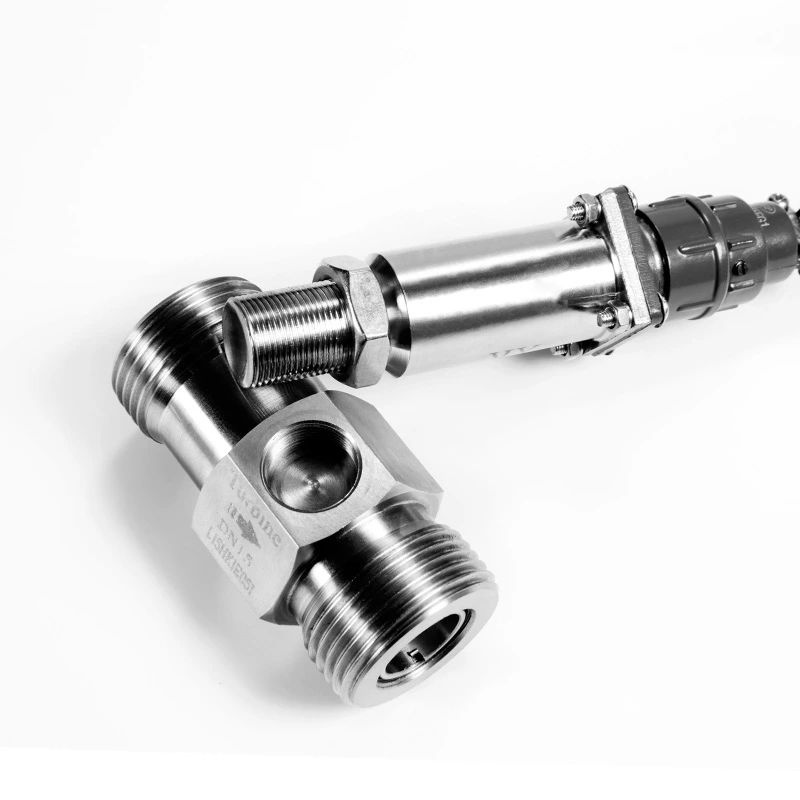

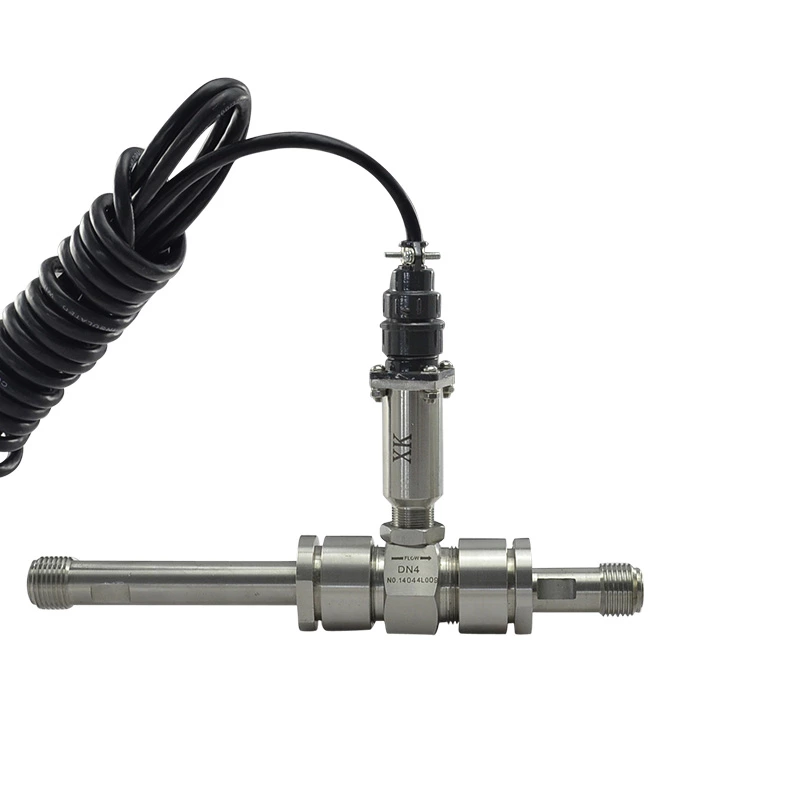

Cảm biến lưu lượng tuabin kết nối ren SUP-LWGY
Cảm biến lưu lượng tuabin lỏng sê-ri SUP-LWGY là một loại thiết bị đo tốc độ, có ưu điểm là độ chính xác cao, độ lặp lại tốt, cấu trúc đơn giản, tổn thất áp suất nhỏ và bảo trì thuận tiện. Nó được sử dụng để đo lưu lượng thể tích của chất lỏng có độ nhớt thấp trong đường ống kín.
Đặc trưng
- Đường kính ống: DN4~DN100
- Sai số: 0,5% 1,0%
- Nguồn điện: Pin lithium 3,6V; 12VDC; 24VDC
- Khả năng chống nước: IP65
- Thông số kỹ thuật
| Sản phẩm | Cảm biến lưu lượng tuabin |
| Model | SUP-LWGY |
| Đường kính danh nghĩa | DN4~DN100 |
| Áp suất định mức | 6,3 MPa |
| Sai số | 0,5%R, 1,0%R |
| Nhiệt độ trung bình | -20℃～＋120℃ |
| Nguồn cấp | Pin lithium 3,6V; 12 VDC; 24VDC |

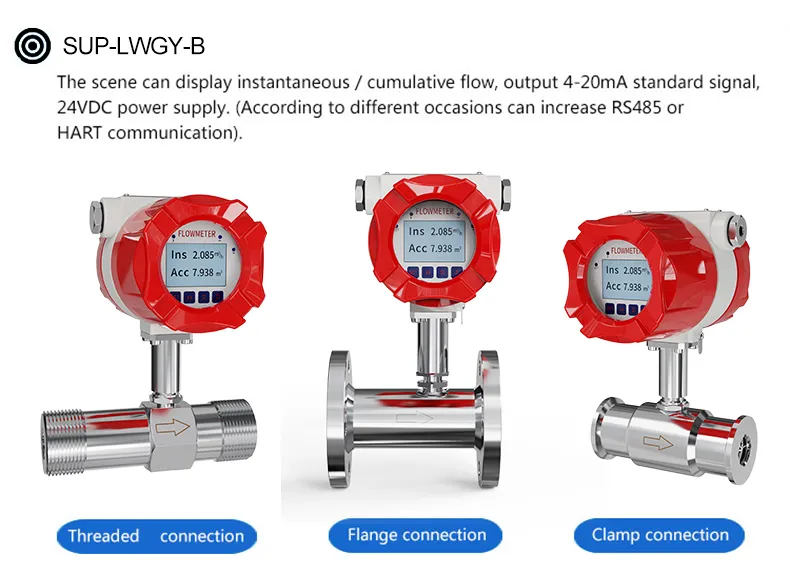

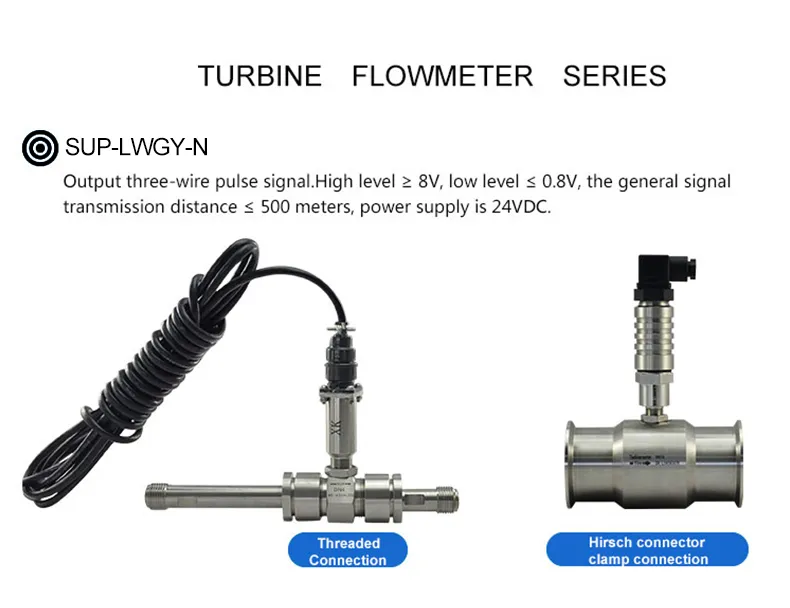

| Tín hiệu đầu ra | Xung, 4-20mA, RS485 (Bộ phát WIth) |
| Khả năng chống nước | IP65 |
- Nguyên tắc

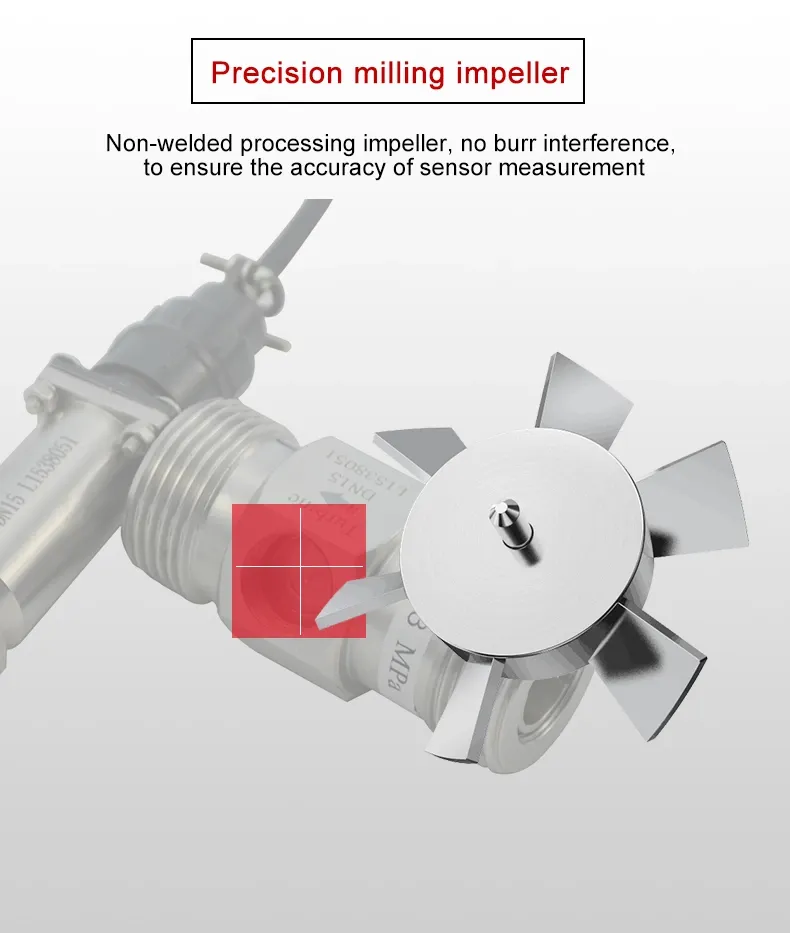

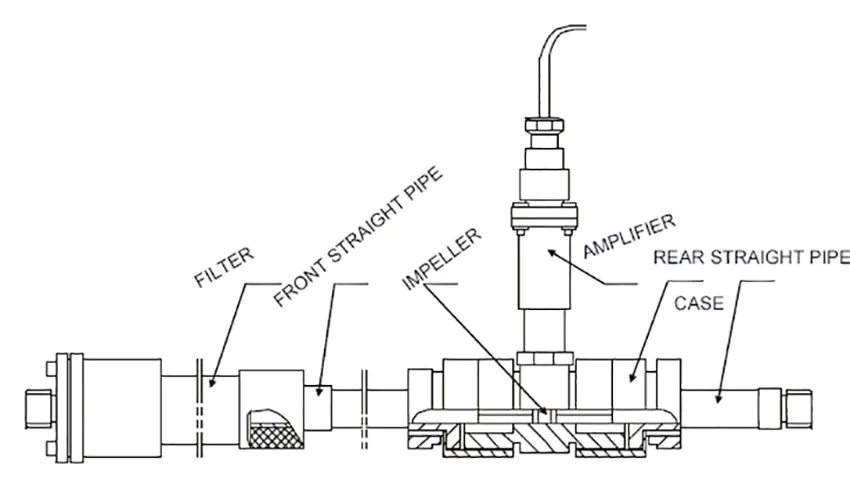

Chất lỏng chảy qua vỏ cảm biến lưu lượng tuabin. Bởi vì lưỡi của bánh công tác có một góc nhất định với hướng dòng chảy, xung lực của chất lỏng làm cho lưỡi có mômen quay. Sau khi vượt qua mô-men xoắn ma sát và sức cản của chất lỏng, lưỡi dao quay. Sau khi mô-men xoắn được cân bằng, tốc độ ổn định. Trong những điều kiện nhất định, tốc độ tỷ lệ thuận với tốc độ dòng chảy. Do lưỡi dao có tính dẫn điện nên nằm ở vị trí bộ dò tín hiệu (gồm thép từ vĩnh cửu và cuộn dây) của từ trường, lưỡi dao quay cắt đường sức từ và định kỳ thay đổi từ thông của cuộn dây, do đó rằng tín hiệu xung điện được cảm ứng ở cả hai đầu cuộn dây.
