Cảm biến lưu lượng

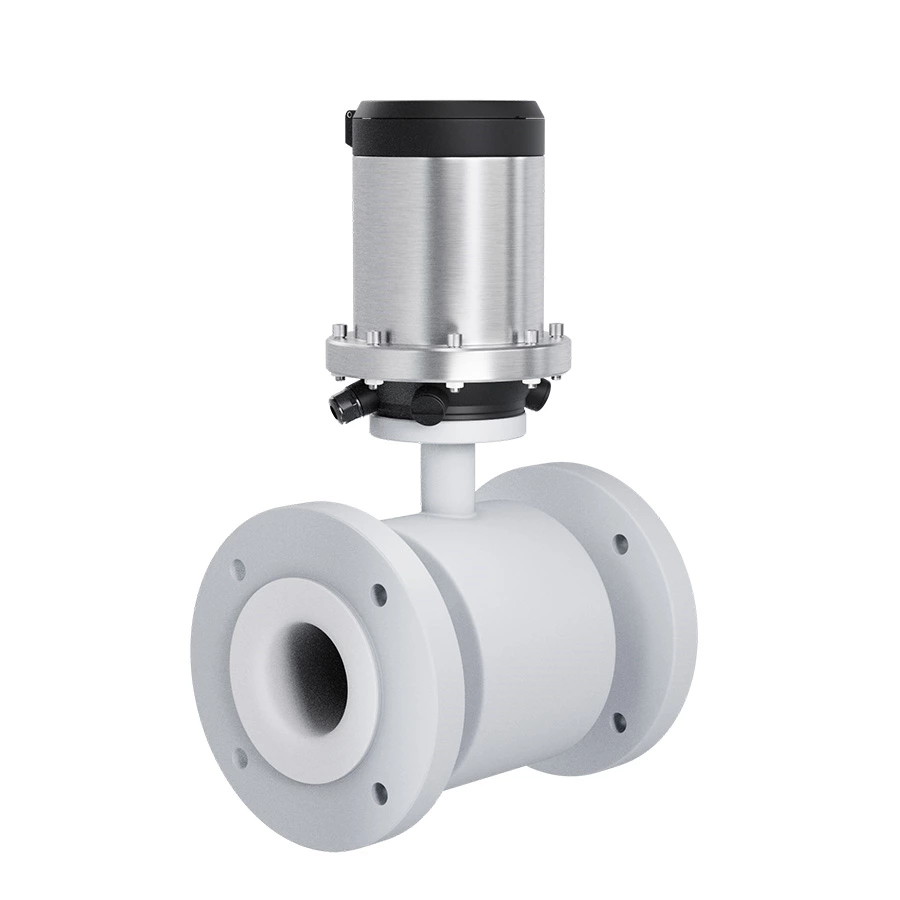

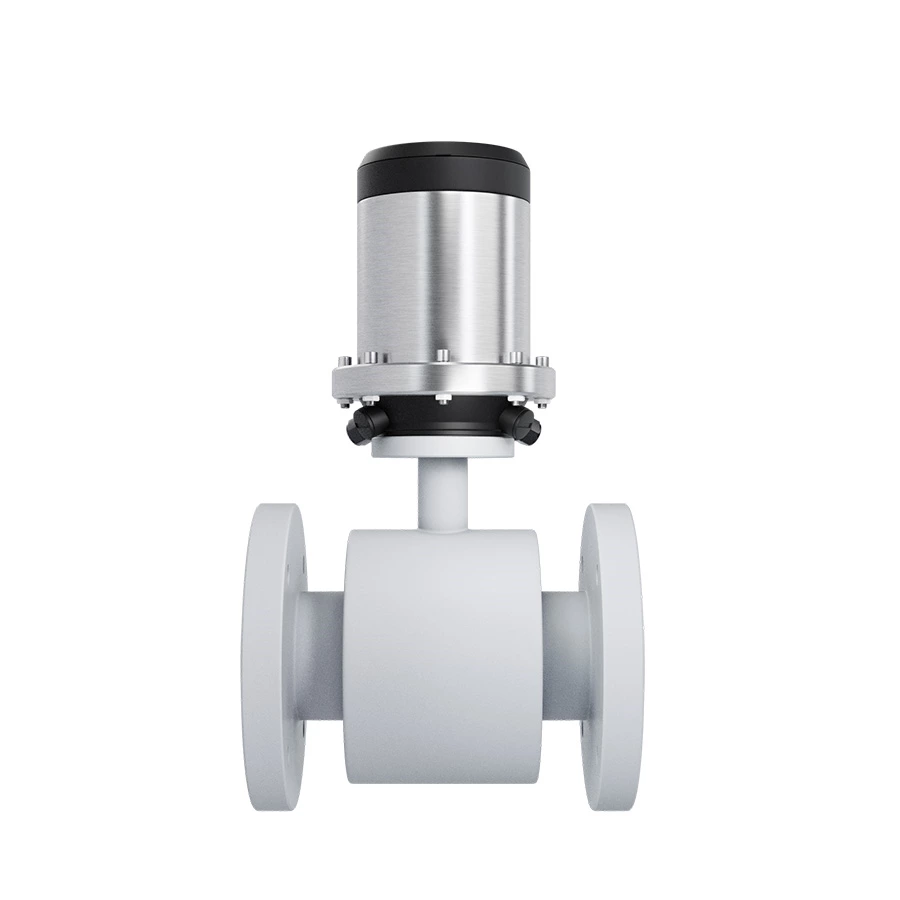

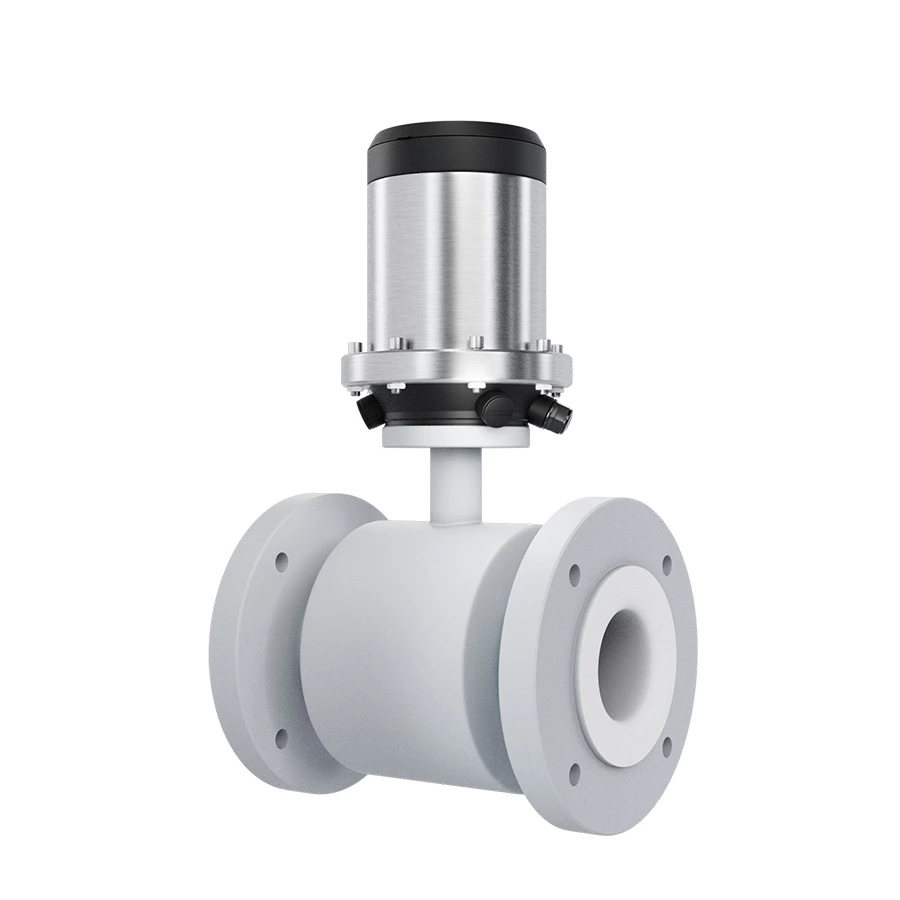

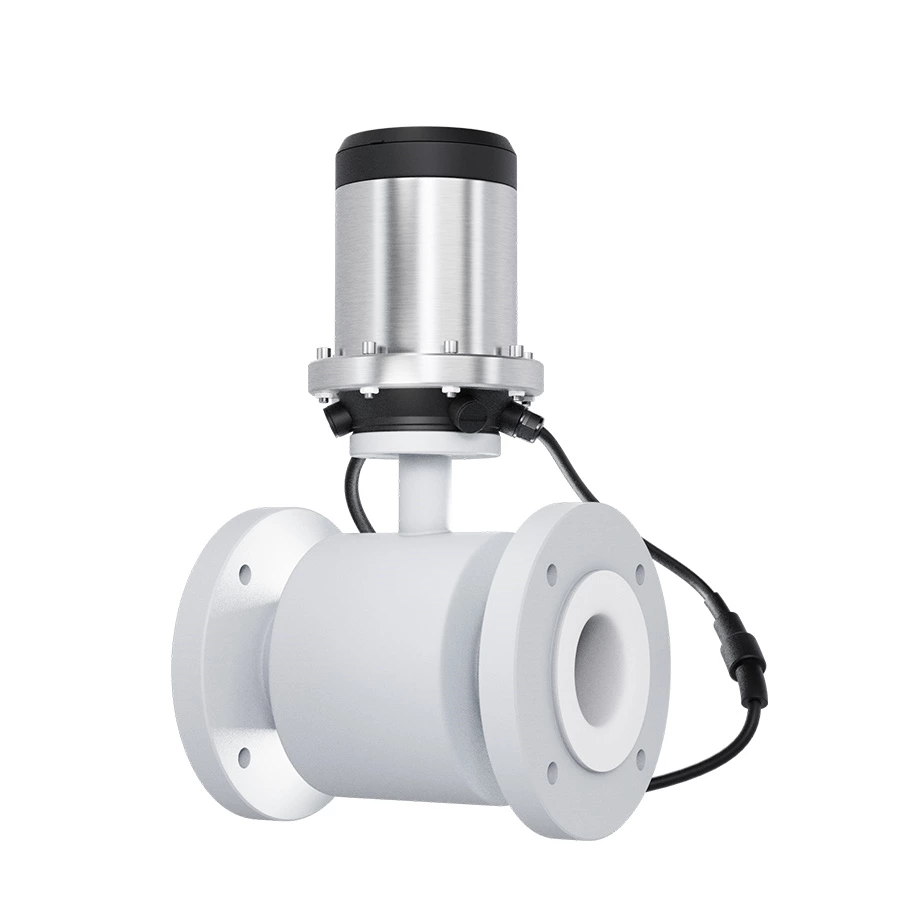

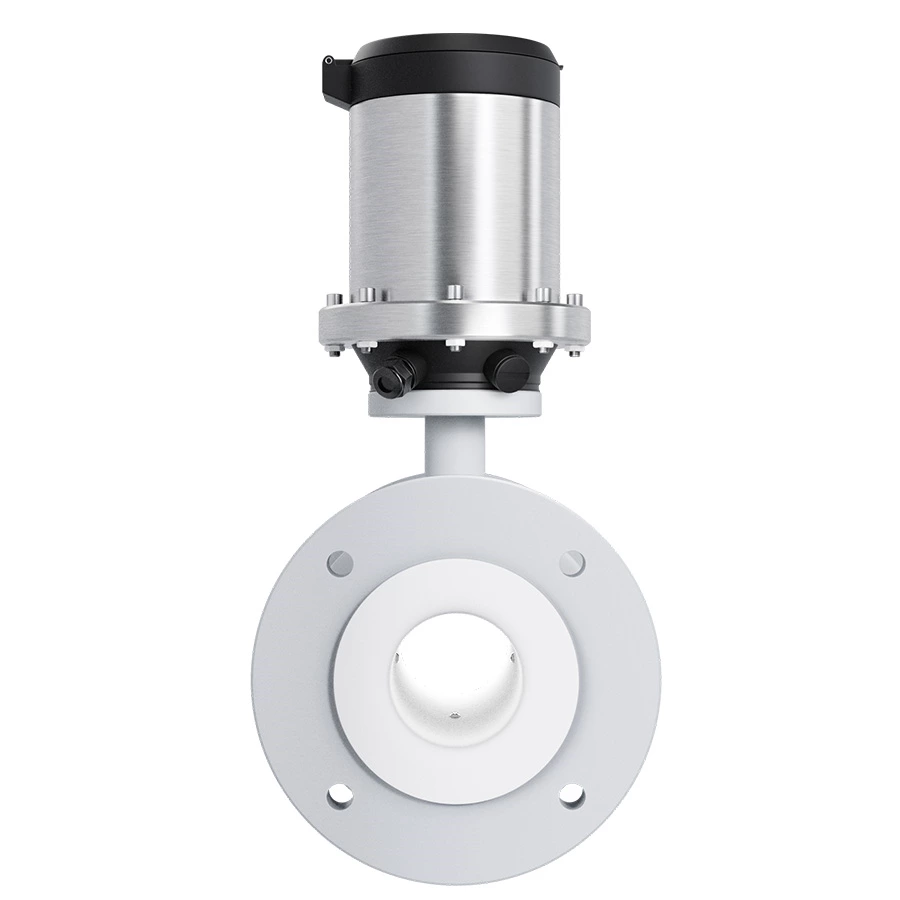

Lưu lượng kế điện từ chạy bằng pin SUP-FMC800
Lưu lượng kế điện từ chạy bằng pin sử dụng nguồn điện pin bên trong mà không cần nguồn điện bên ngoài. Nó phù hợp với điều kiện làm việc không thể tiếp cận được lưới điện hiện trường và khó lắp đặt lưới điện. Nó đặc biệt thích hợp cho việc giám sát, đo lường và giải quyết hệ thống cấp nước máy.
Đặc trưng
- Đường kính: DN3-DN2100
- Sai số: 0,5%
- Nhiệt độ môi trường: -20℃ ~ 50℃
- Khả năng kháng nước: IP68
- Thông số kỹ thuật
| Sản phẩm | Lưu lượng kế điện từ |
| Model | SUP-FMC800 |
| Đường kính danh nghĩa | DN3~DN2100 |
| Sai số | 0,5% |
| Nhiệt độ môi trường | -20℃ -50℃ |
| Độ ẩm tương đối | ≦95％ |
| Chất liệu lót |
PTFE, PFA, F46, cao su tổng hợp, cao su polyurethane, nhiệt độ cao cao su |
| Phạm vi dòng chảy |
0-15m/giây |
| Độ dẫn nhiệt |
Nước sạch >20 μs/cm |
| Giao tiếp | RS485 (giao thức modbus), GPRS |
| Vật liệu điện cực |
SS316, Hastelloy B/C, titan, tantali, hợp kim bạch kim-iridi, cacbua vonfram |
| Loại điện cực |
Tiêu chuẩn, cạp, có thể thay thế |
| Kết nối |
Mặt bích, phích cắm, kẹp, gài |
| Nhiệt độ trung bình |
-20℃～+60℃ |
|
Áp suất định mức |
0,6 ~ 4,0Mpa (có thể tùy chỉnh khác) |
|
Thông số đo |
Dòng chảy tức thời, tốc độ dòng chảy tức thời |
|
Ghi lại thông số |
Tổng lưu lượng tích lũy |
|
Thông số phát hiện và cảnh báo |
Cảnh báo phát hiện đường ống rỗng chất lỏng, cảnh báo phát hiện dòng điện kích thích |
|
Tín hiệu đầu ra chế độ kiểm tra |
Đơn vị khối lượng xung dòng chảy |
- Nguyên tắc đo lường
Đồng hồ đo từ hoạt động dựa trên định luật Faraday, khi chất lỏng đi qua đường ống với tốc độ dòng v có đường kính D, trong đó mật độ từ thông B được tạo ra bởi một cuộn dây kích thích thì suất điện động E sau đây được tạo ra tỉ lệ với tốc độ dòng chảy v: E=K×B×V×D
Trong đó:
E－ Suất điện động cảm ứng
K－Hằng số mét
B－Mật độ cảm ứng từ
V－Tốc độ dòng chảy trung bình trong mặt cắt ngang của ống đo
D－Đường kính trong của ống đo

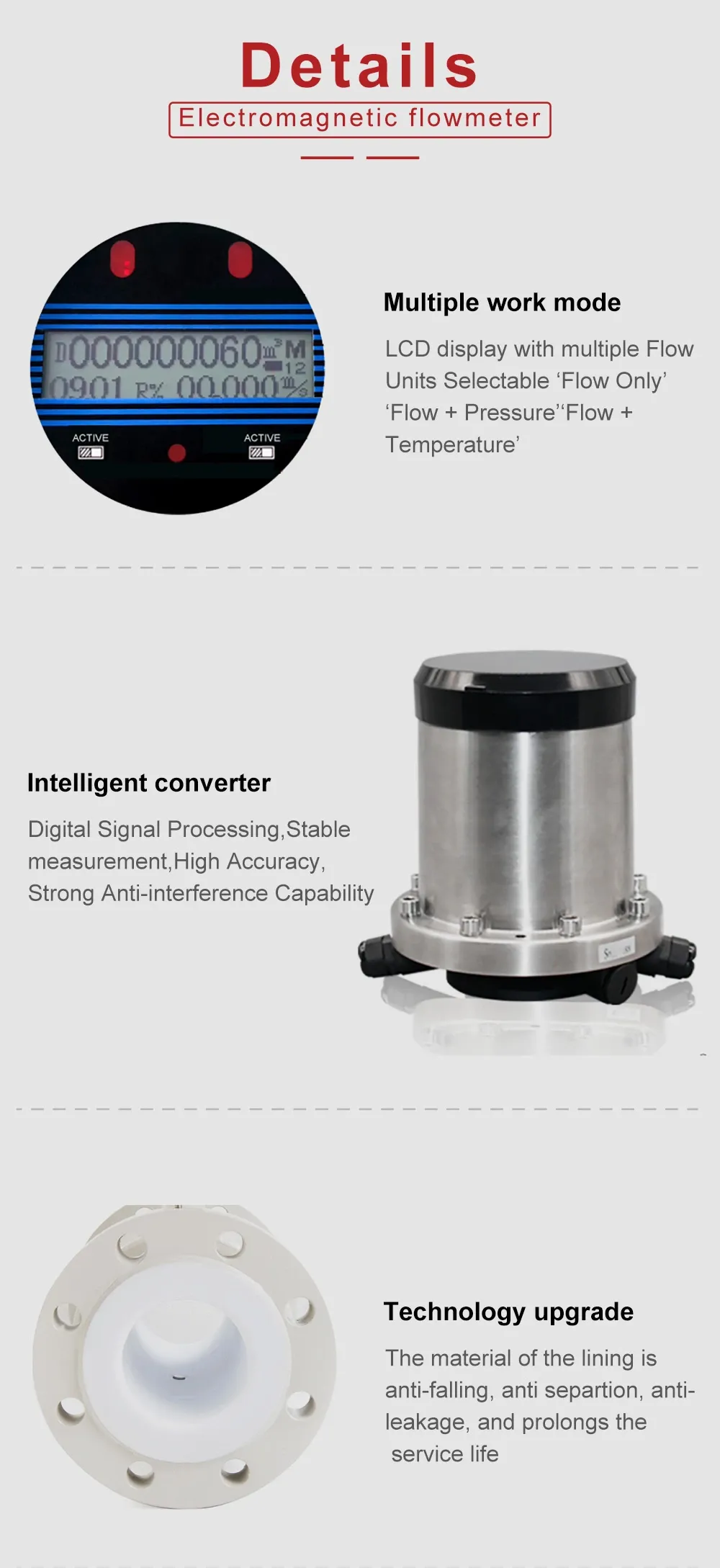

Cảm biến sử dụng điện thế cảm ứng E làm tín hiệu dòng chảy và truyền nó đến bộ chuyển đổi. Sau một loạt xử lý kỹ thuật số bằng cách khuếch đại, biến đổi và lọc, dòng tức thời và dòng tích lũy được hiển thị bằng tinh thể lỏng ma trận điểm có đèn nền.
- Giới thiệu
Lưu lượng kế điện từ chạy bằng pin sử dụng nguồn điện pin bên trong mà không cần nguồn điện bên ngoài. Nó phù hợp với điều kiện làm việc nơi không thể tiếp cận lưới điện trường và lưới điện khó đặt. Nó đặc biệt thích hợp cho việc giám sát, đo lường và giải quyết hệ thống cấp nước máy. Bộ chuyển đổi đồng hồ đo lưu lượng điện từ chạy bằng pin áp dụng công nghệ mạch công suất cực thấp để thiết kế các mạch xử lý tín hiệu và kích thích hiệu quả và đáng tin cậy để đạt được các chức năng đo lường nhằm đảm bảo bộ chuyển đổi có độ tin cậy và ổn định cao. Đồng thời, nó áp dụng công nghệ quản lý hệ thống hiệu quả cao. Giảm mức tiêu thụ điện năng của hệ thống, tiết kiệm chi phí cung cấp điện và thực hiện phép đo chính xác cùng một lúc.
Ứng dụng
