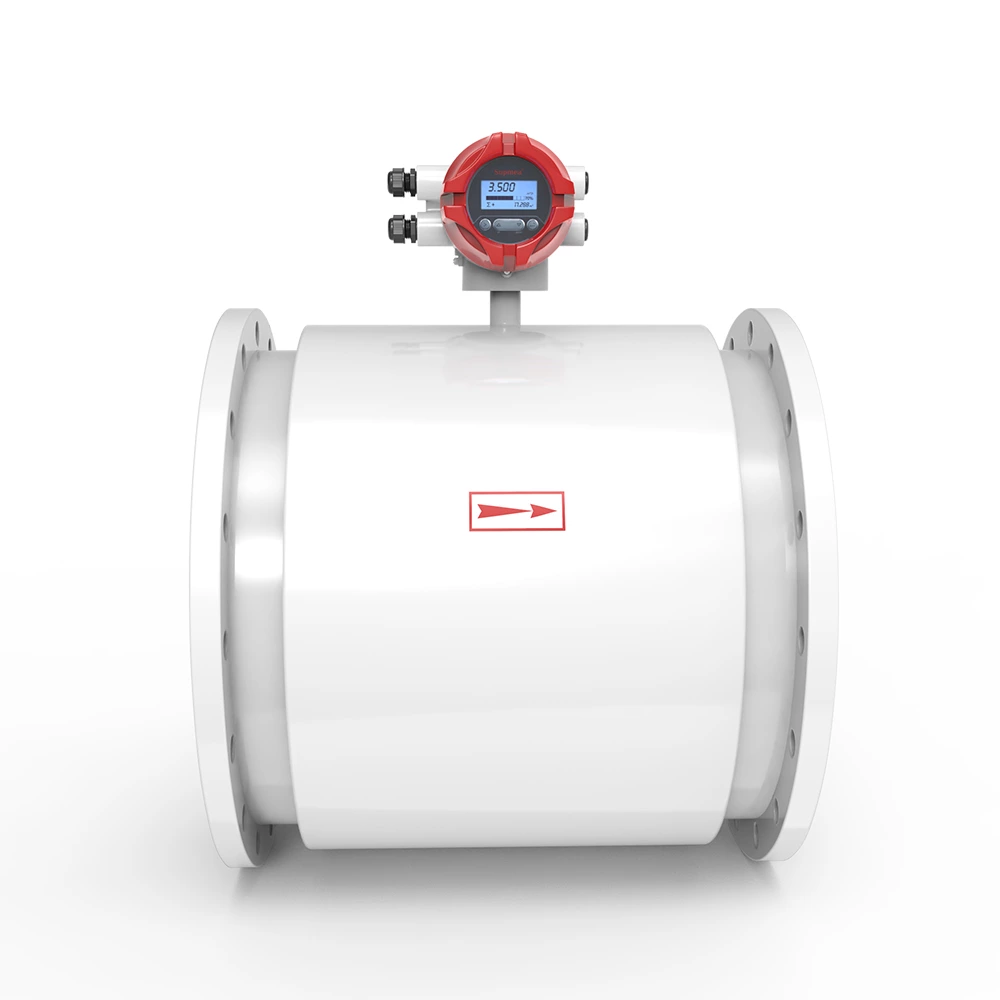

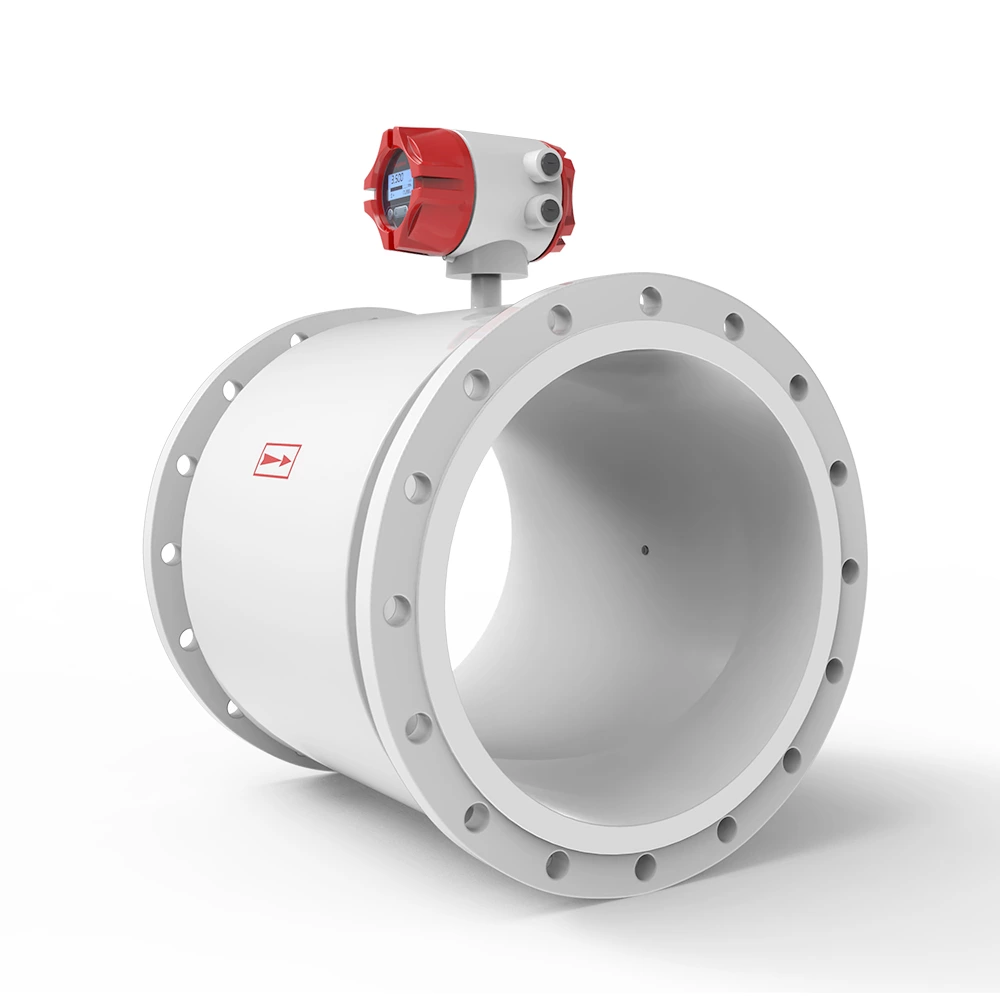

Lưu lượng kế điện từ thân thép carbon SUP-LDG

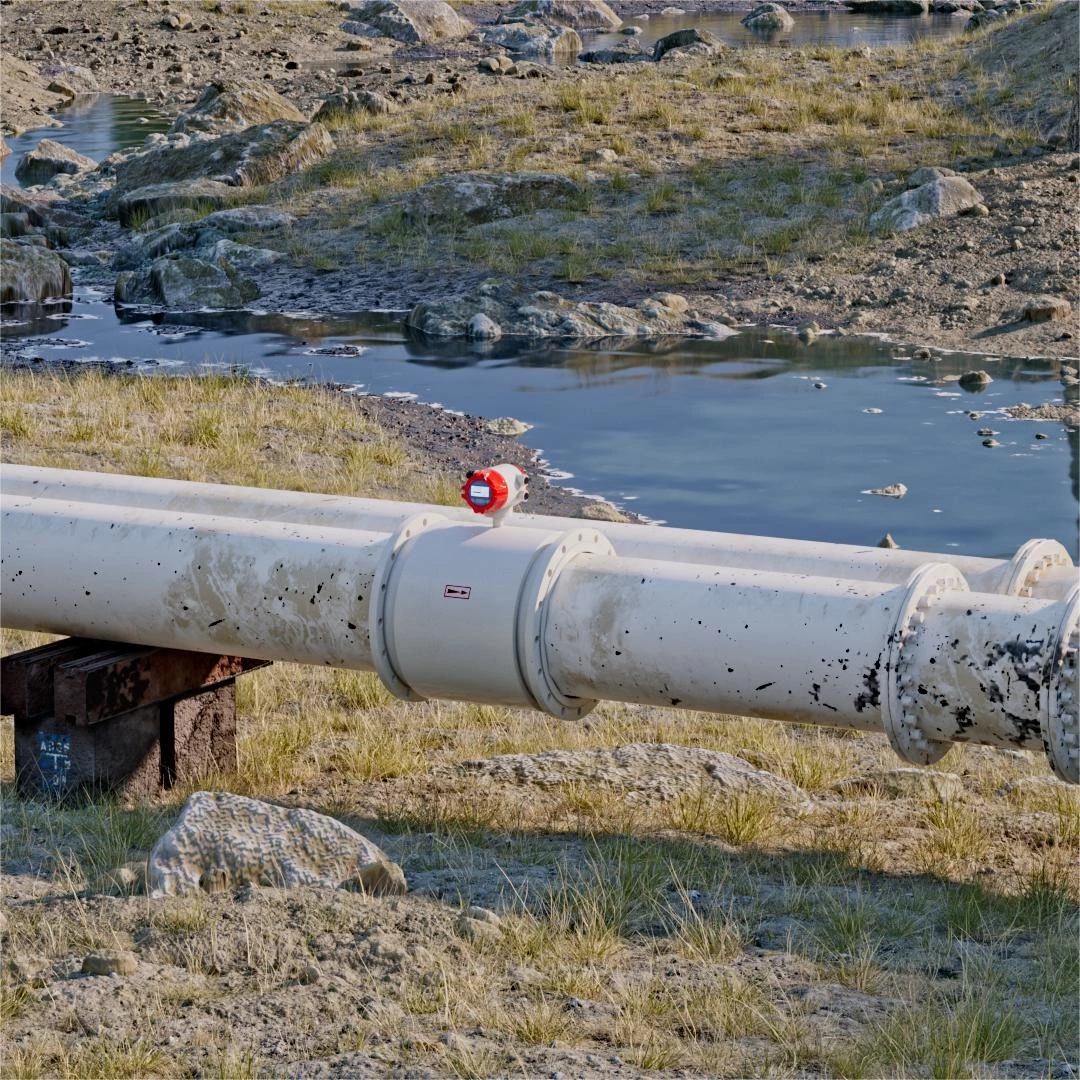

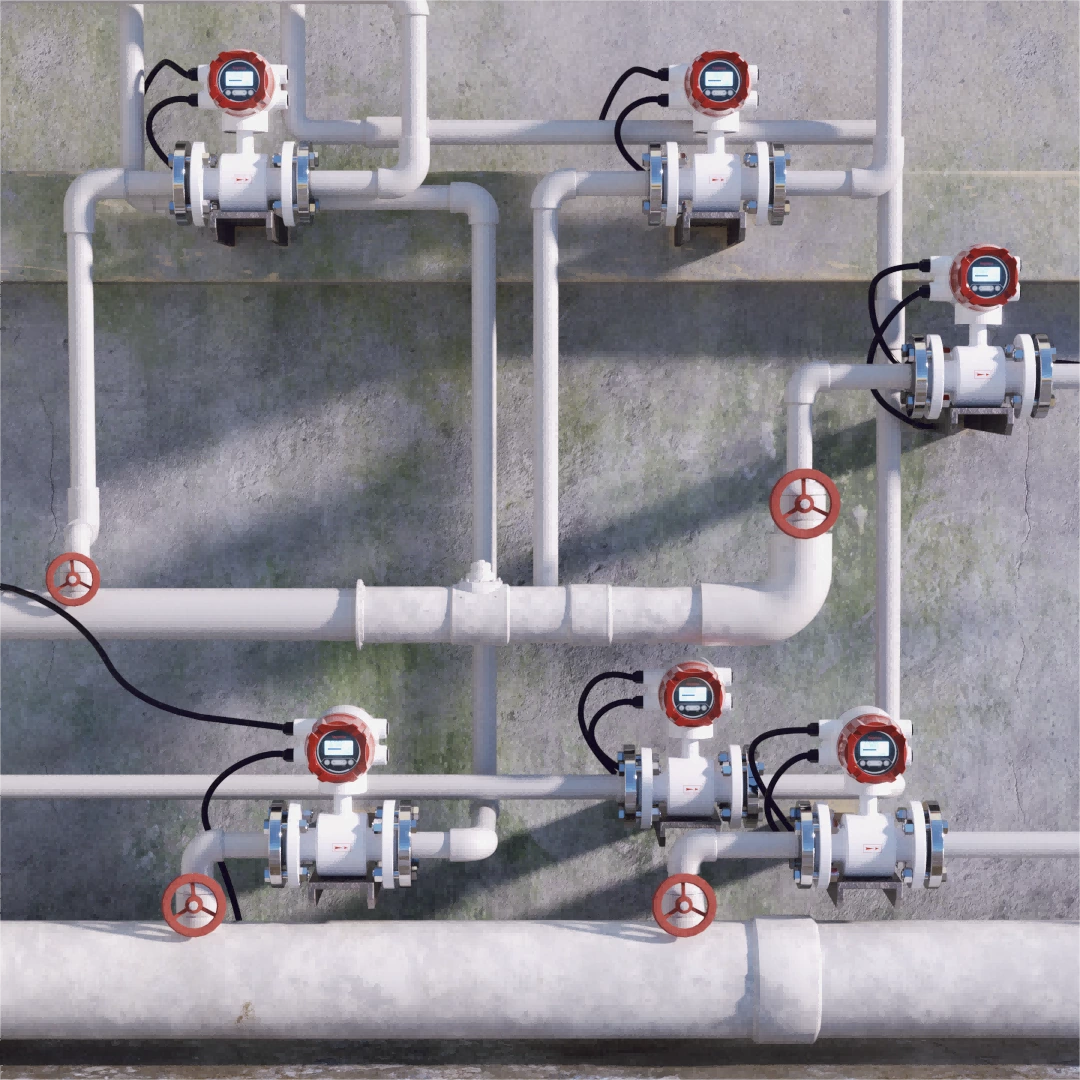

Đồng hồ lưu lượng kế điện từ SUP-LDG là lựa chọn hàng đầu để mang lại hiệu suất và độ chính xác mà các ứng dụng của bạn yêu cầu. Những đồng hồ này được áp dụng cho tất cả các chất lỏng dẫn điện, chẳng hạn như nước, axit, kiềm, bùn và nhiều loại khác. Các ứng dụng điển hình là giám sát chất lỏng, đổ đầy, định lượng và đo lường chính xác trong quá trình chuyển giao quyền giám sát.
Đặc trưng
- Đường kính ống: DN15~DN1000
- Sai số: ± 0,5% (Tốc độ dòng chảy > 1m/s)
- Giá trị lý thuyết: Nước: Tối thiểu. 20μS/cm; Chất lỏng khác: Tối thiểu. 5μS/cm
- Giá trị khuyến nghị: ＞30μS/cm
- Tỷ lệ quay vòng: 1:100
- Nguồn điện: 100-240VAC，50/60Hz; 22-26VDC
- Bảo trì tối thiểu. Không có bộ phận chuyển động hoặc vật cản dòng chảy, giúp loại bỏ việc bảo trì và giảm áp suất
Số lượng:
- Thông số kỹ thuật
| Sản phẩm | Đồng hồ đo lưu lượng điện từ |
| Model | SUP-LDG |
| Đường kính danh nghĩa | DN15~DN1200 |
| Áp suất định mức | DN15 - DN250, PN 1.6MPa |
| DN300 - DN1000, PN 1.0MPa | |
| DN1200, PN ≤0,6 MPa | |
| Áp lực cao hơn có thể được tùy chỉnh | |
| Sai số | ±0,5% FS (Tốc độ dòng chảy > 1m/s); ±0,5% FS±2mm/s (Tốc độ dòng chảy <1m/s) |
| Sự lặp lại | 0,16% |
| Vật liệu lớp lót | Cao su tổng hợp (CR), Polyurethane (PU), PTFE (F4), PFEP (F46), PFA |
| Vật liệu điện cực | Thép không gỉ 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Nhiệt độ trung bình | Cao su tổng hợp: -10…+60°C Polyurethane: -10…+60°C PTFE/FEP: -10…+120°C PFA: -10…+120°C |
| Nguồn cấp | 85-245VAC,50/60Hz, 22VDC-26VDC |
| Cấu trúc thiết bị | Loại tích hợp, Loại từ xa |
| Khả năng kháng nước | IP65, IP68 (chỉ loại từ xa) |
| Tiêu chuẩn sản phẩm | JB/T 9248-2015 |
- Nguyên tắc đo lường

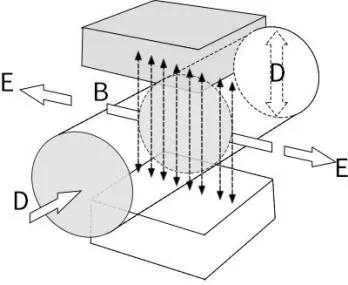

Máy đo từ hoạt động dựa trên định luật Faraday, khi chất lỏng đi qua đường ống với tốc độ dòng chảy v với đường kính D, trong đó mật độ từ thông B được tạo ra bởi một cuộn dây kích thích, thì suất điện động E sau được tạo ra tỷ lệ với tốc độ dòng chảy v: E=K×B×V×D
| Trong đó: E－Sức điện động cảm ứng K－Hằng số mét B－Mật độ cảm ứng từ V－Tốc độ dòng chảy trung bình trong mặt cắt ngang của ống đo D－Đường kính trong của ống đo |
 |
