Cảm biến lưu lượng

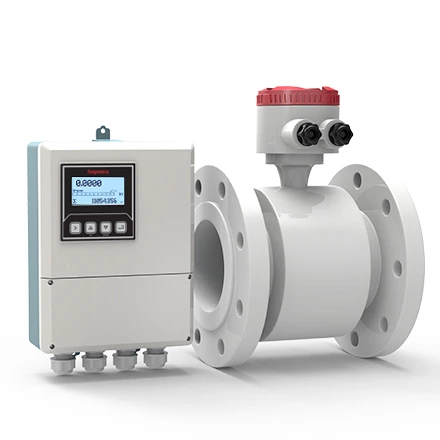

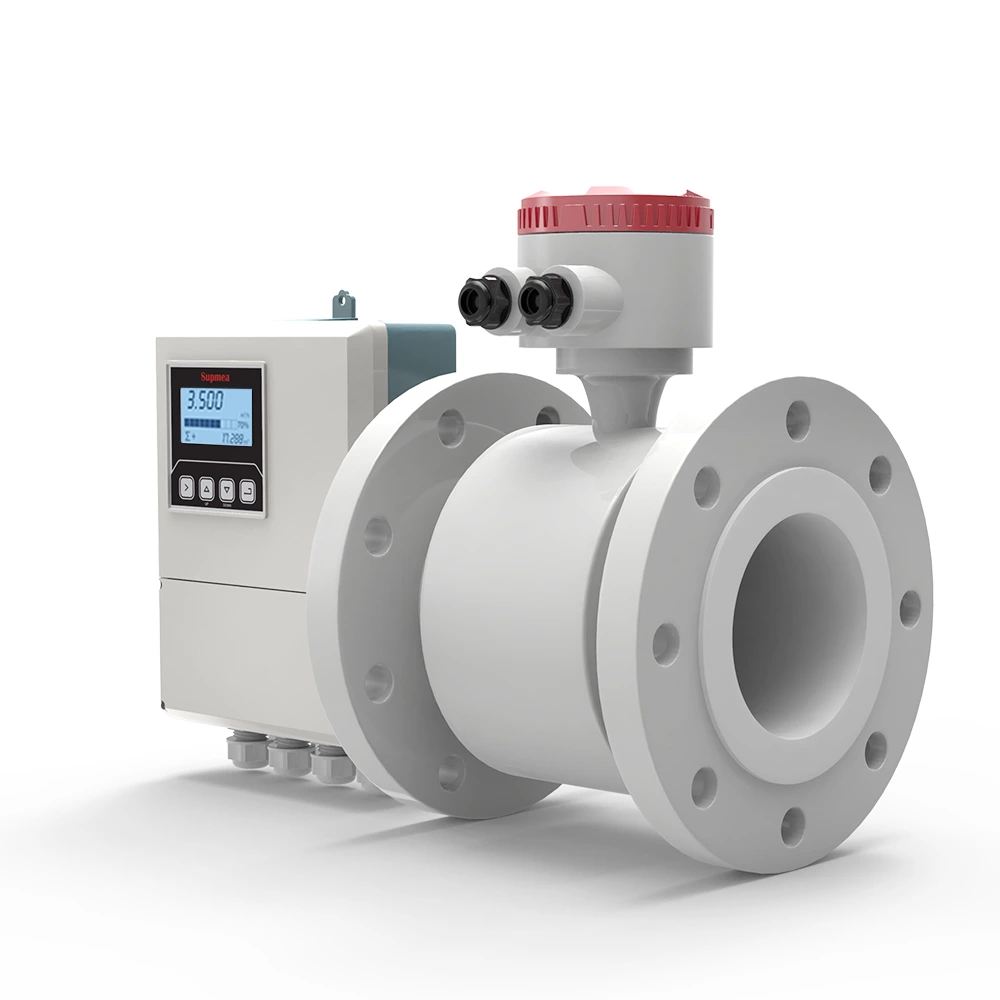

Lưu lượng kế điện từ màn hình rời SUP-LDG
Lưu lượng kế điện từ chỉ áp dụng để đo lưu lượng của chất lỏng dẫn điện, được sử dụng rộng rãi trong cấp nước, đo nước thải, đo hóa chất công nghiệp, v.v. Loại từ xa có lớp bảo vệ IP cao và có thể được lắp đặt ở các vị trí khác nhau cho máy phát và bộ chuyển đổi. Tín hiệu đầu ra có thể phát xung, 4-20mA hoặc với giao tiếp RS485.
Đặc trưng
- Sai số: ±0.5% (Tốc độ dòng chảy > 1m/s)
- Đáng tin cậy: 0,15%
- Giá trị lý thuyết: Nước: Tối thiểu. 20μS/cm; Chất lỏng khác: Tối thiểu. 5μS/cm
- Giá trị khuyến nghị: ＞30μS/cm
- Mặt bích: ANSI/JIS/DIN DN15… 1000
- Khả năng kháng nước: IP68
- Giới thiệu
Đồng hồ đo lưu lượng kế điện từ màn hình rời SUP-LDG là thiết bị dùng để đo tốc độ dòng nước trong đường ống hoặc hệ thống nước khác. Loại đồng hồ này được thiết kế để lắp đặt ở khoảng cách từ điểm đo, cho phép giám sát từ xa việc sử dụng nước và tốc độ dòng chảy.
Đồng hồ đo lưu lượng điện từ màn hình rời thường được sử dụng trong các ứng dụng công nghiệp và thương mại, trong đó việc đo lường chính xác lượng nước sử dụng rất quan trọng cho việc thanh toán và các mục đích khác. Chúng cũng có thể được sử dụng trong môi trường dân cư để theo dõi việc sử dụng nước và xác định rò rỉ hoặc các vấn đề khác.
Một trong những lợi ích chính của đồng hồ đo lưu lượng điện từ màn hình rời là nó cho phép giám sát việc sử dụng nước theo thời gian thực. Điều này có thể giúp xác định sớm các chỗ rò rỉ hoặc các vấn đề khác, cho phép sửa chữa kịp thời và giảm nguy cơ hư hỏng do nước hoặc các vấn đề khác.
Một ưu điểm khác của đồng hồ đo lưu lượng điện từ màn hình rời là chúng có thể được tích hợp với các hệ thống khác, chẳng hạn như hệ thống tự động hóa tòa nhà hoặc phần mềm quản lý nước. Điều này cho phép quản lý sử dụng nước hiệu quả hơn, cũng như cải thiện việc theo dõi và báo cáo lượng nước tiêu thụ.
Khi chọn đồng hồ đo lưu lượng điện từ màn hình rời, điều quan trọng là phải xem xét các yếu tố như độ chính xác, độ tin cậy và dễ lắp đặt. Điều quan trọng nữa là chọn một đồng hồ tương thích với loại hệ thống nước cụ thể đang được theo dõi.
- Thông số kỹ thuật
| Sản phẩm | Lưu lượng điện từ màn hình rời |
| Model | SUP-LDG |
| Đường kính danh nghĩa | DN15~DN1200 |
| Áp suất định mức | DN15 - DN250, PN 1,6MPa; DN300 - DN1000, PN 1,0MPa; DN1200, PN ≤0,6 MPa; Áp lực cao hơn có thể được tùy chỉnh |
| Sai số | ±0,5% FS (Tốc độ dòng chảy > 1m/s); ±0,5% FS ±2mm/s (Tốc độ dòng chảy <1m/s) |
| Vật liệu lớp lót | Neoprene (CR), Polyurethane (PU), PTFE (F4), PFEP (F46), PFA |
| Vật liệu điện cực | Thép không gỉ 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Nhiệt độ trung bình | Neoprene: -10 …+ 60 ℃ Polyurethane: -10…+60℃ PTFE/FEP: -10…+120℃ PFA: -10…+180℃ |
| Nguồn cấp | 85-245VAC,50/60Hz, 22VDC-26VDC |
| Độ dẫn điện | Nước tối thiểu 20μS/cm; môi trường khác tối thiểu 5μS/cm |
| Cấu trúc thiết bị | Loại tích hợp, Loại từ xa |
| Khả năng kháng nước | IP65 cho bộ chuyển đổi, IP68 cho cảm biến |
| Tiêu chuẩn sản phẩm | Máy đo lưu lượng điện từ JB/T 9248-1999 |
- Nguyên tắc đo lường
Máy đo từ tính hoạt động dựa trên định luật Faraday và đo môi trường dẫn điện có độ dẫn điện lớn hơn 5 μs/cm và phạm vi dòng chảy từ 0,2 đến 15 m/s. Lưu lượng kế điện từ là lưu lượng kế thể tích đo tốc độ dòng chảy của chất lỏng qua đường ống.

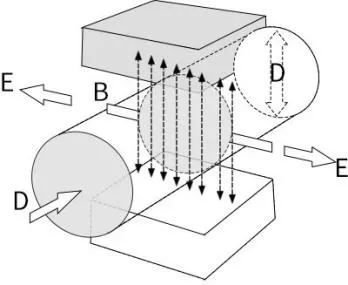

Nguyên lý đo của đồng hồ đo lưu lượng từ có thể mô tả như sau: khi chất lỏng đi qua đường ống với tốc độ dòng v có đường kính D, trong đó mật độ từ thông B được tạo ra bởi một cuộn dây kích thích thì điện động E sau đây được tạo ra tỷ lệ với tốc độ dòng chảy v: E=K×B×V×D
|
Trong đó:
|
 |
