Phân tích chất lỏng

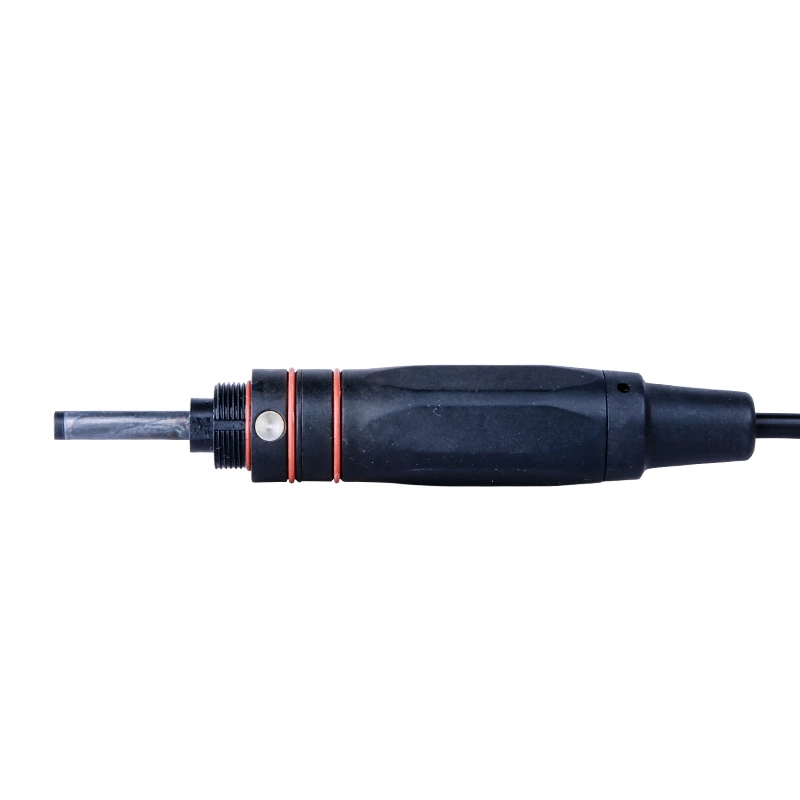

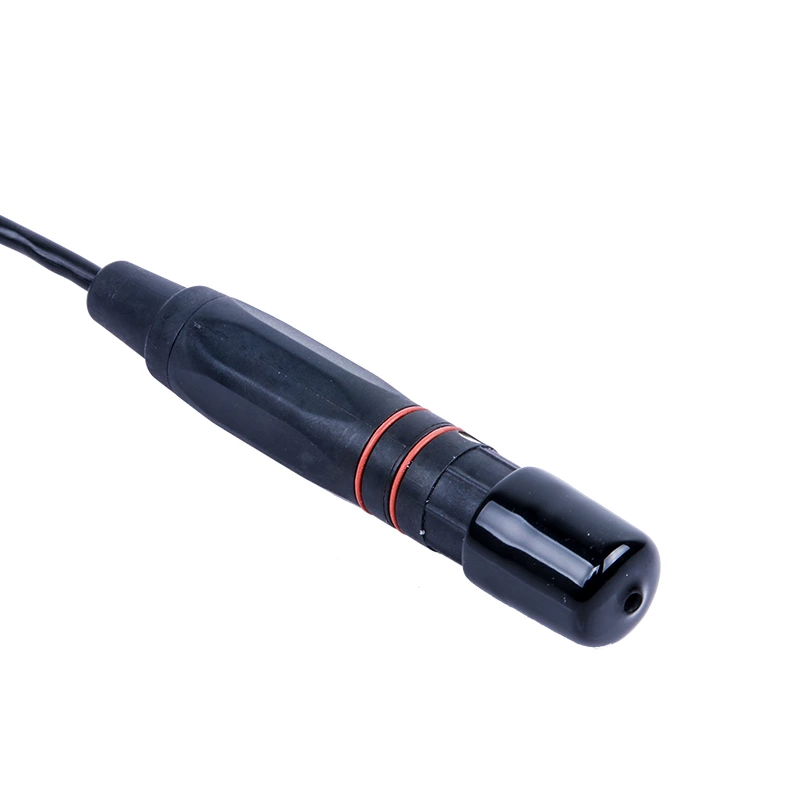

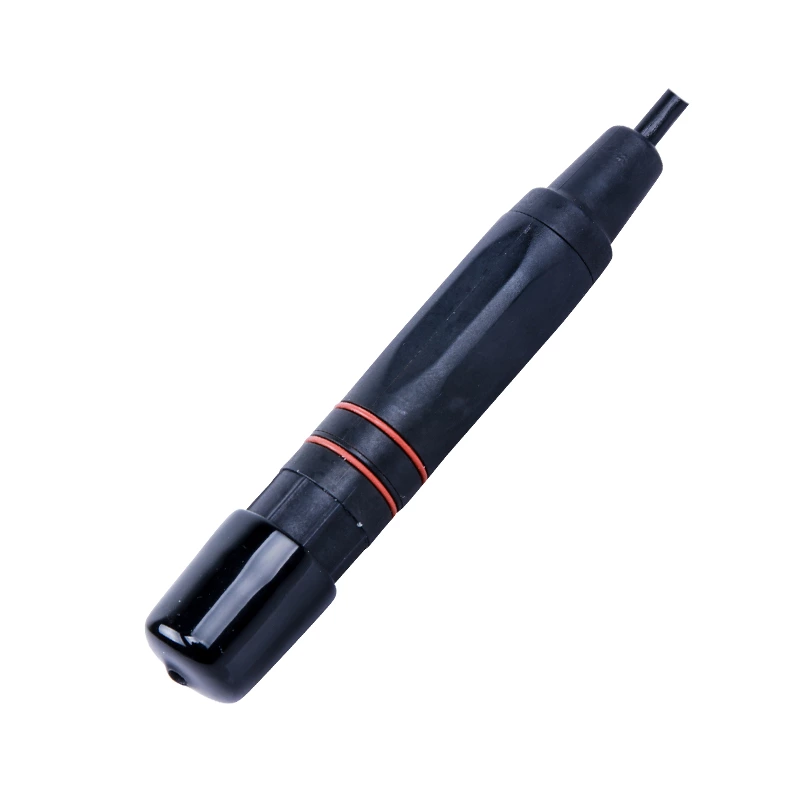

Điện cực đo oxy hòa tan điện hóa SUP-DO7013
Cảm biến oxy hòa tan điện hóa SUP-DO7013 được sử dụng rộng rãi trong Nuôi trồng thủy sản, kiểm tra chất lượng nước, thu thập dữ liệu thông tin, kiểm tra chất lượng nước IoT, v.v.
Đặc trưng
- Phạm vi: 0-20mg/L
- Độ phân giải: 0,01mg/L
- Tín hiệu đầu ra: RS485
- Giao thức truyền thông: MODBUS-RTU
Số lượng:
Thông số kỹ thuật
| Đo đạc | Giá trị DO trong nước |
| Phạm vi đo | 0~40,00 mg/l |
| Nghị quyết | 0,01 mg/l |
| Phạm vi nhiệt độ | -20~60°C |
| Loại cảm biến | Cảm biến tế bào điện |
| Đo độ chính xác | <0,5mg/l |
| Chế độ đầu ra | Cổng RS485*1 |
| Giao thức truyền thông | Tương thích với giao thức MODBUS-RTU tiêu chuẩn |
| Chế độ liên lạc | RS485 9600,8,1,N (theo mặc định) |
| NHẬN DẠNG | 1~255 ID mặc định 01 (0x01) |
| Phương pháp sửa chữa | Hiệu chuẩn và thông số cài đặt từ xa RS485 |
| Chế độ cấp nguồn | 12VDC |
| Sự tiêu thụ năng lượng | 30 mA @12VDC |
Giới thiệu
Giao thức truyền thông mô-đun thông minh
- Cổng giao tiếp: RS485
- Cài đặt cổng: 9600,N,8,1 (theo mặc định)
- Địa chỉ thiết bị: 0x01 (theo mặc định)
- Thông số kỹ thuật giao thức: Modbus RTU
- Hỗ trợ lệnh: thanh ghi đọc 0x03
- Thanh ghi ghi 0X06| Thanh ghi ghi liên tục 0x10
Định dạng khung thông tin
| 0x03 đọc dữ liệu [HEX] | ||||
| 01 | 03 | ×× ×× | ×× ×× | ×× ×× |
| Địa chỉ | Mã chức năng | Địa chỉ đầu dữ liệu | Độ dài dữ liệu | Kiểm tra mã |
| Ghi dữ liệu 0x06 [HEX] | ||||
| 01 | 06 | ×× ×× | ×× ×× | ×× ×× |
| Địa chỉ | Mã chức năng | Địa chỉ dữ liệu | Ghi dữ liệu | Kiểm tra mã |
Lưu ý: Mã kiểm tra là 16CRC với byte thấp phía trước.
| 0x10 Ghi dữ liệu liên tục [HEX] | |||
| 01 | 10 | ×× ×× | ×××× |
| Địa chỉ | Mã chức năng | địa chỉ dữ liệu | đăng ký số |
| ×× | ×× ×× | ×× ×× | |
| số byte | ghi dữ liệu | kiểm tra mã | |
Định dạng dữ liệu đăng ký
| Địa chỉ | Tên dữ liệu | hệ số chuyển đổi | Trạng thái |
| 0 | Nhiệt độ | 0,1°C | r |
| 1 | LÀM | 0,01 mg/L | r |
| 2 | Độ bão hòa | 0,1% LÀM | r |
| 3 | Cảm biến. điểm vô giá trị | 0,1% | r |
| 4 | Cảm biến. dốc | 0,1mV | r |
| 5 | Cảm biến. MV | 0,1%S | r |
| 6 | Trạng thái hệ thống. 01 | Định dạng 4*4bit 0xFFFF | r |
| 7 | Trạng thái hệ thống.02 Địa chỉ lệnh của người dùng | Định dạng: 4*4bit 0xFFFF | R/W |
Lưu ý: Dữ liệu trong mỗi địa chỉ là số nguyên có dấu 16 bit, độ dài là 2 byte.
Kết quả thực = Đăng ký dữ liệu * hệ số chuyển đổi.
Trạng thái: R = chỉ đọc; R/W= đọc/ghi.
