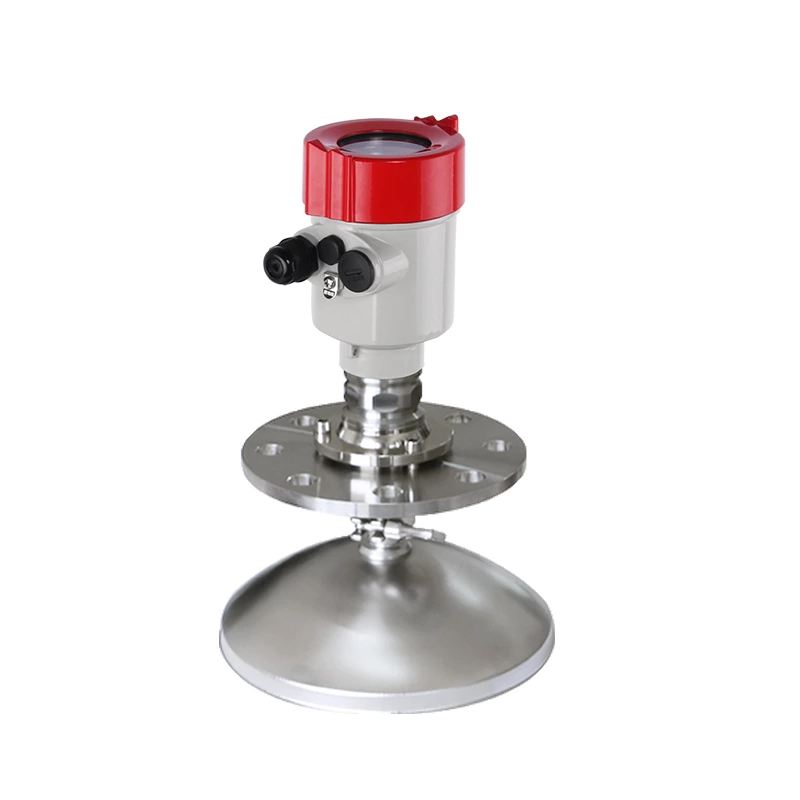

Cảm biến đo mức radar vật liệu rắn SUP-RD904
SUP-RD904 Cảm biến đo mức bằng radar vật liệu rắn có tần số cao, đo hằng số điện môi rắn và thấp là lựa chọn tốt nhất.
Đặc trưng
- Phạm vi: 0~80 m
- Độ chính xác: ±15mm
- Ứng dụng: Vật liệu rắn, Bụi mạnh, dễ kết tinh, dịp ngưng tụ
- Dải tần số: 26GHz
Đặc điểm kỹ thuật
| Sản phẩm | Máy đo mức radar |
| Người mẫu | SUP-RD904 |
| Phạm vi đo lường | 0-80 mét |
| Ứng dụng | Chất lỏng chịu nhiệt, chịu áp suất, có tính ăn mòn nhẹ |
| Kết nối quy trình | Ren, bích |
| Nhiệt độ trung bình | (-40～130)°C (loại tiêu chuẩn) (-40～230)°C (loại nhiệt độ cao) |
| Áp suất quy trình | -0,1 ~ 0,3MPa |
| Sự chính xác | ± 15mm |
| Bảo vệ chống xâm nhập | IP67 |
| Dải tần số | 26GHz |
| Đầu ra tín hiệu | 4-20mA (Hai dây/Bốn dây) |
| RS485/Modbus | |
| Nguồn điện | DC(6~24V)/ Bốn dây DC 24V / Hai dây |
Giới thiệu
Cảm biến đo mức radar SUP-RD904 sử dụng tần số phát xạ công nghiệp được khuyến nghị là 26 GHz. Phạm vi đo lên đến 80 mét, có thể đo mực nước hồ chứa lớn.

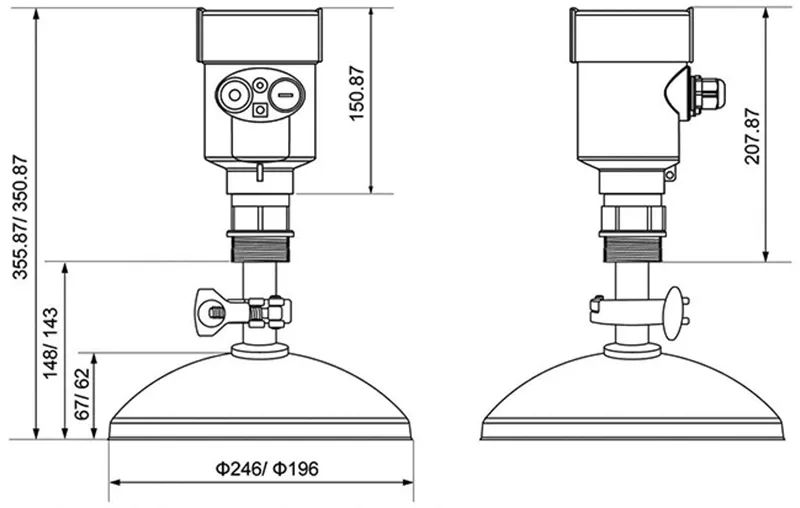

Kích thước sản phẩm
Hướng dẫn cài đặt
Được lắp đặt trong đường kính 1/4 hoặc 1/6. Lưu ý: Khoảng cách tối thiểu từ thành bồn chứa phải là 200mm. Lưu ý: ① điểm chuẩn ② Tâm bồn chứa hoặc trục đối xứng
Mức bể hình nón trên cùng, có thể được lắp đặt ở phía trên của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón
Đưa ăng-ten lên bề mặt căn chỉnh thẳng đứng.
Nếu bề mặt gồ ghề, cần sử dụng góc xếp chồng để điều chỉnh góc của mặt bích cardan của ăng-ten với bề mặt căn chỉnh.
(Do bề mặt rắn nghiêng, tín hiệu phản xạ bị suy giảm, thậm chí mất tín hiệu.)
