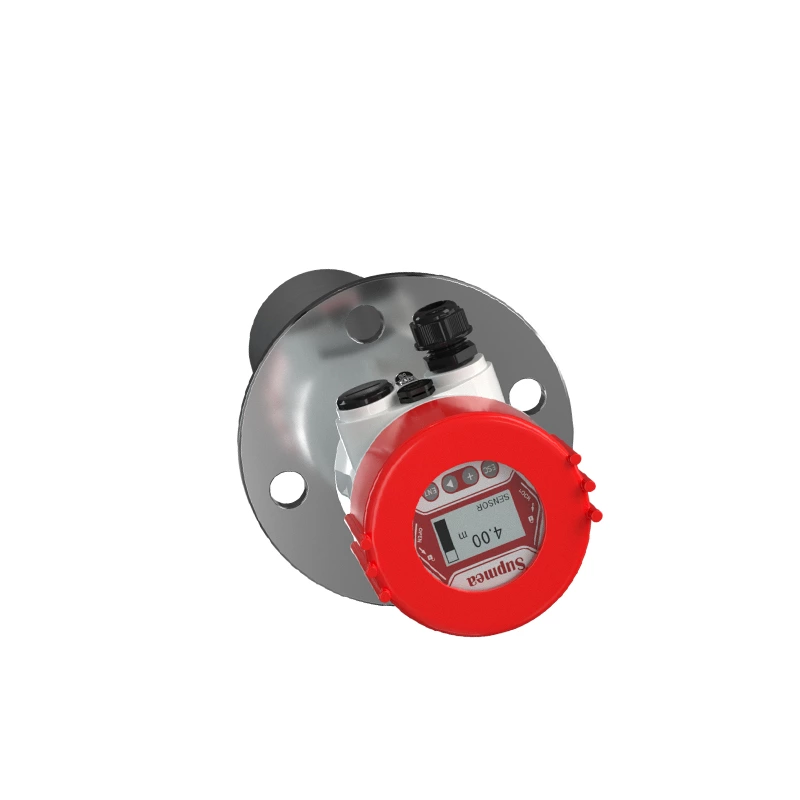

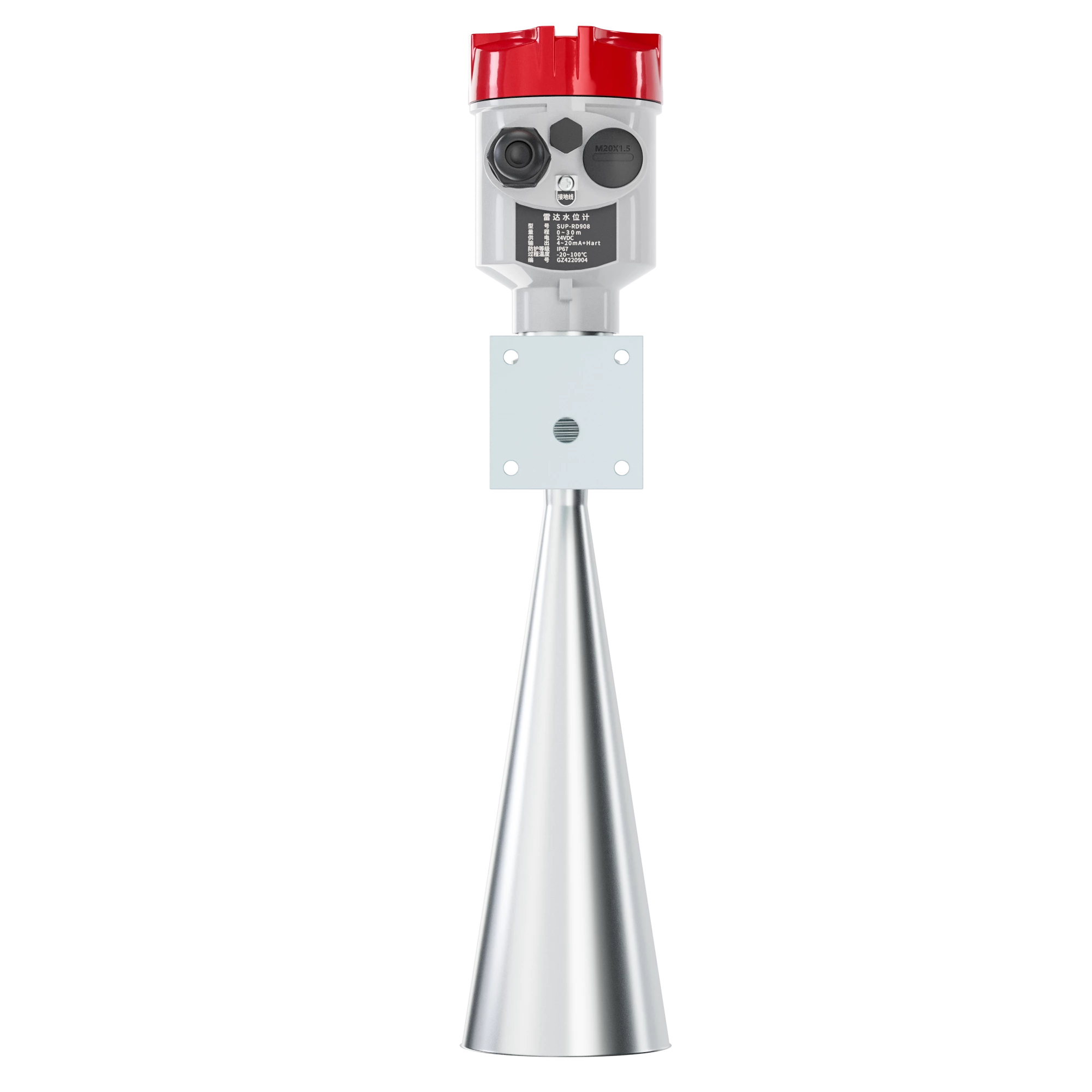

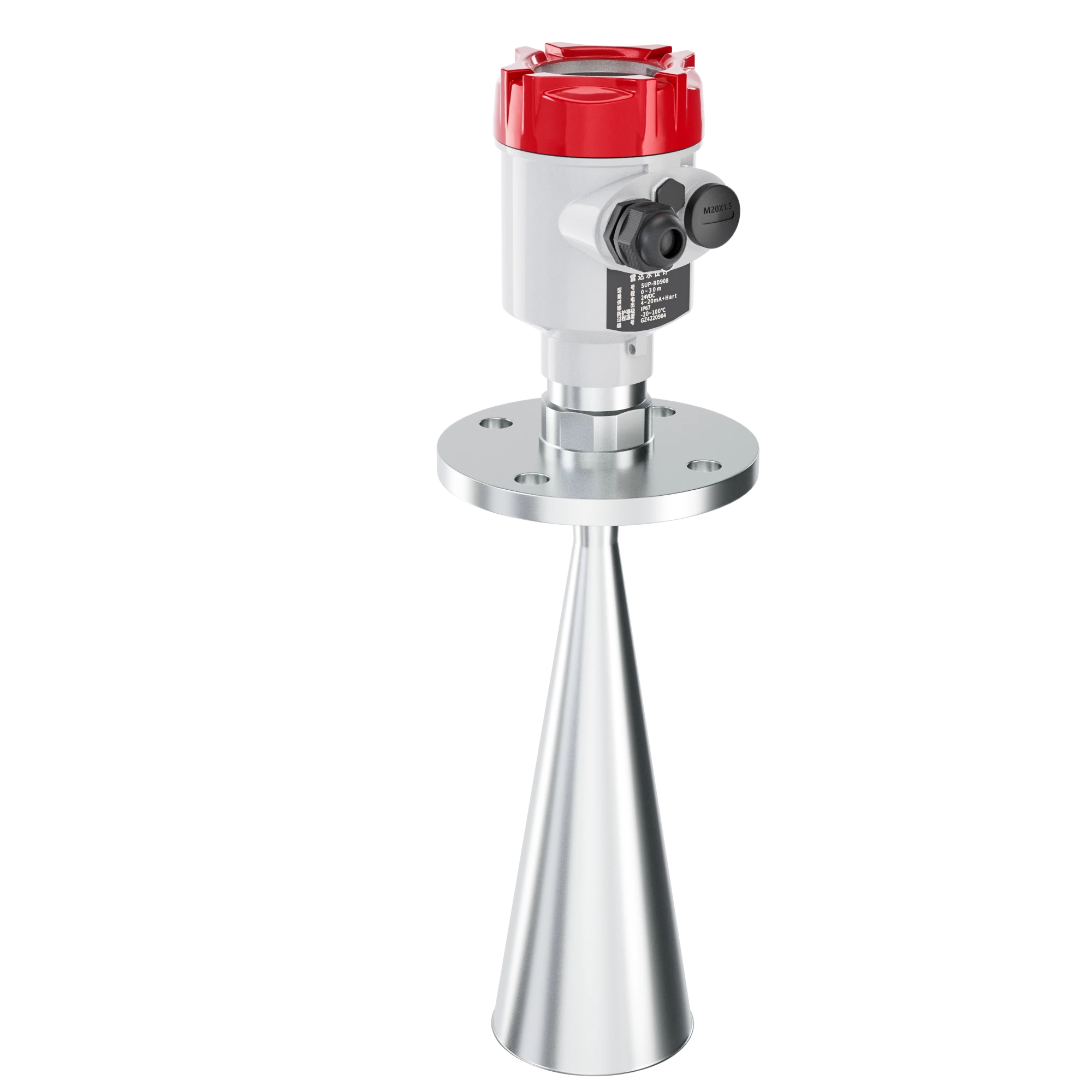

Cảm biến đo mức radar SUP-RD902 26GHz
Cảm biến đo mức radar không tiếp xúc SUP-RD902 với quy trình vận hành đơn giản, vận hành trơn tru, tiết kiệm thời gian và chi phí. Được sử dụng trong nhiều ứng dụng - từ bồn chứa thông thường, môi trường ăn mòn, xâm thực đến các ứng dụng đo bồn chứa có độ chính xác cao.
Đặc trưng
- Phạm vi: 0~30 m
- Ứng dụng: Chất lỏng
- Dải tần số: 26GHz
Đặc điểm kỹ thuật
| Sản phẩm | Máy đo mức radar |
| Người mẫu | SUP-RD902 |
| Sự chính xác | ± 3mm |
| Ứng dụng | Chất lỏng có tính ăn mòn nhẹ |
| Kết nối quy trình | Ren, Mặt bích |
| Nhiệt độ trung bình | -40℃~130℃ (Loại tiêu chuẩn), -40℃~250℃ (Loại nhiệt độ cao) |
| Áp suất quy trình | -0,1~4,0MPa |
| Cấp độ bảo vệ | IP67 |
| Dải tần số | 26GHz |
| Đầu ra tín hiệu | 4-20mA/HART (Hai dây/Bốn dây) |
| RS485/Modbus | |
| Nguồn điện | DC(6~24V)/ Bốn dây DC 24V / Hai dây |
Giới thiệu
Lắp đặt máy phát mức radar
Được lắp đặt trong đường kính 1/4 hoặc 1/6. Lưu ý: Khoảng cách tối thiểu từ thành bồn chứa phải là 200mm.
Lưu ý: ① điểm chuẩn ② Tâm bồn chứa hoặc trục đối xứng
Mức bể hình nón trên cùng, có thể được lắp đặt ở phía trên của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón
Ăng-ten cấp nguồn cho bề mặt căn chỉnh thẳng đứng. Nếu bề mặt gồ ghề, cần sử dụng góc xếp chồng để điều chỉnh góc của mặt bích carbon của ăng-ten với bề mặt căn chỉnh. (Do bề mặt rắn nghiêng sẽ làm suy giảm tiếng vang, thậm chí mất tín hiệu.)
