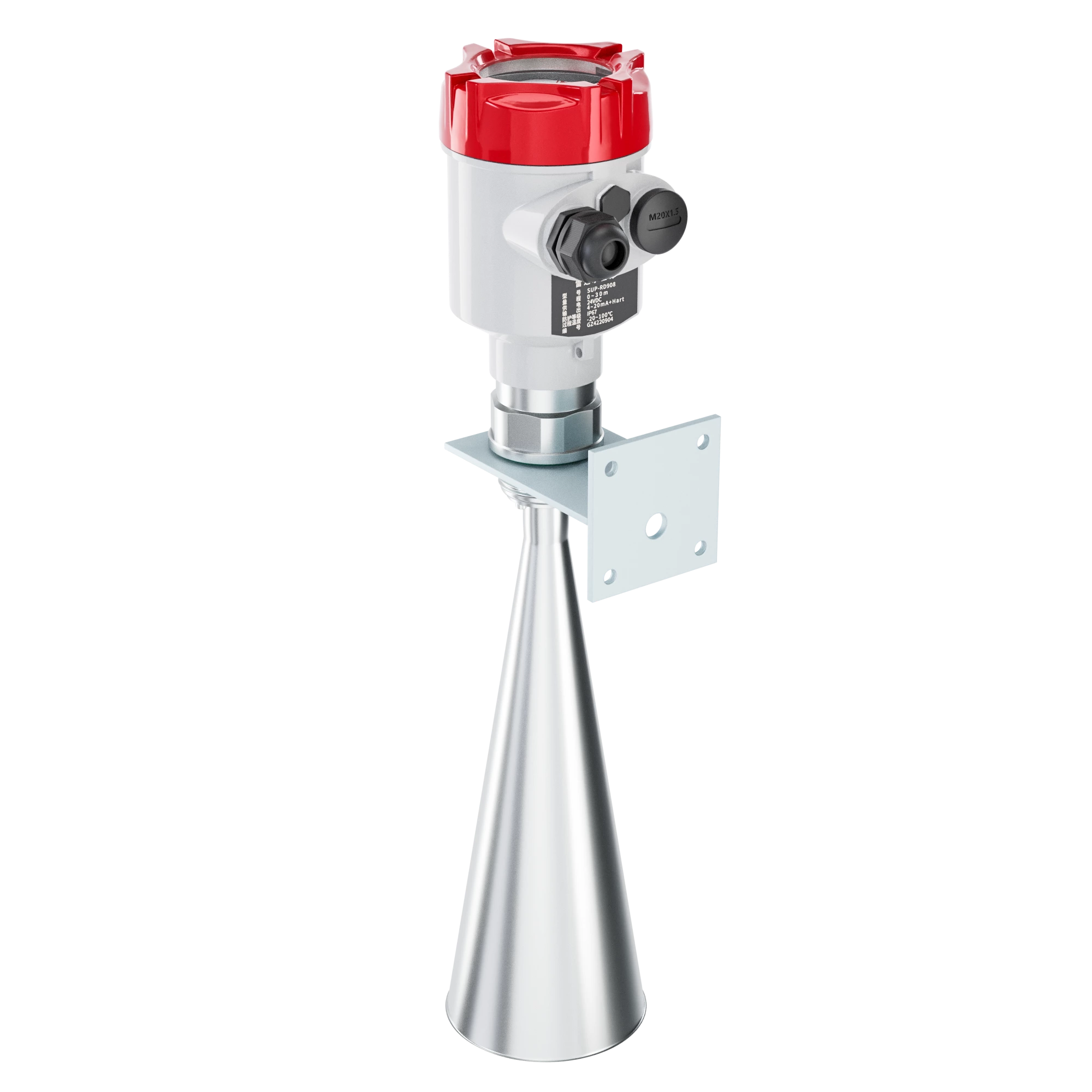

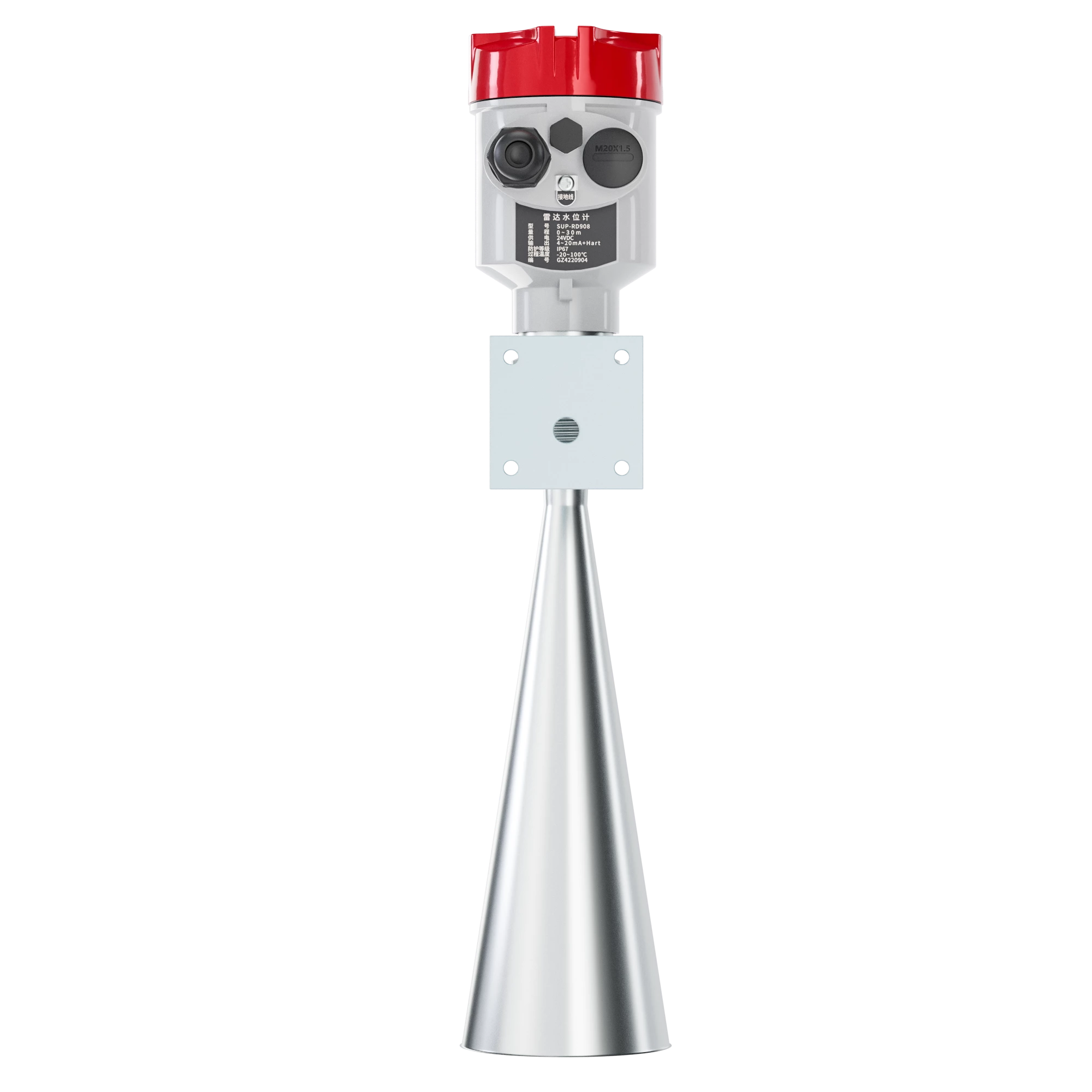

Cảm biến đo mức radar SUP-RD909 70 mét
Cảm biến đo mức radar SUP-RD909 sử dụng tần số phát xạ công nghiệp được khuyến nghị là 26 GHz, góc chùm tia nhỏ, năng lượng tập trung, khả năng chống nhiễu mạnh hơn, cải thiện đáng kể độ chính xác và độ tin cậy của phép đo. Phạm vi đo lên đến 70 mét, có thể đo mực nước hồ chứa lớn.
Đặc trưng
- Phạm vi: 0~70 m
- Độ chính xác: ±10mm

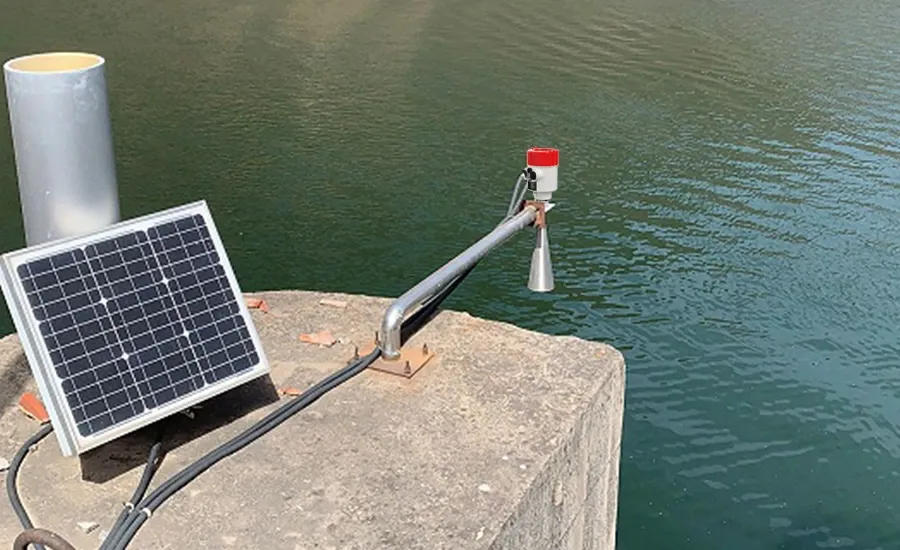

- Ứng dụng: Sông, Hồ, Bãi cạn
- Dải tần số: 26GHz
Đặc điểm kỹ thuật
| Sản phẩm | Máy đo mức radar |
| Người mẫu | SUP-RD909 |
| Phạm vi đo lường | 0-70 mét |
| Ứng dụng | Sông, Hồ, Bãi cạn |
| Kết nối quy trình | Ren G1½ A"/khung/mặt bích |
| Nhiệt độ trung bình | -40℃~100℃ |
| Áp suất quy trình | Áp suất bình thường |
| Sự chính xác | ±10mm |
| Cấp độ bảo vệ | IP67 / IP65 |
| Dải tần số | 26GHz |
| Đầu ra tín hiệu | 4-20mA (Hai dây/Bốn dây) |
| RS485/Modbus | |
| Nguồn điện | DC(6~24V)/ Bốn dây DC 24V / Hai dây |
Giới thiệu
Cảm biến đo mức radar SUP-RD909 sử dụng tần số phát xạ công nghiệp được khuyến nghị là 26 GHz. Phạm vi đo lên đến 70 mét, có thể đo mực nước hồ chứa lớn.

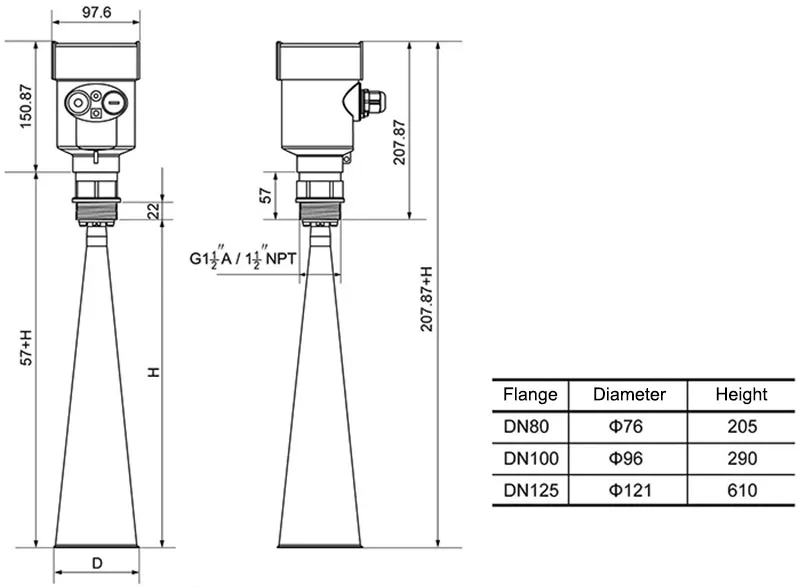

Kích thước sản phẩm
Hướng dẫn cài đặt
Được lắp đặt trong đường kính 1/4 hoặc 1/6. Lưu ý: Khoảng cách tối thiểu từ thành bồn chứa phải là 200mm. Lưu ý: ① điểm chuẩn ② Tâm bồn chứa hoặc trục đối xứng
Mức bể hình nón trên cùng, có thể được lắp đặt ở phía trên của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón
Đưa ăng-ten lên bề mặt căn chỉnh thẳng đứng.
Nếu bề mặt gồ ghề, cần sử dụng góc xếp chồng để điều chỉnh góc của mặt bích cardan của ăng-ten với bề mặt căn chỉnh. (Do bề mặt rắn nghiêng, tín hiệu phản xạ bị suy giảm, thậm chí mất tín hiệu.)
