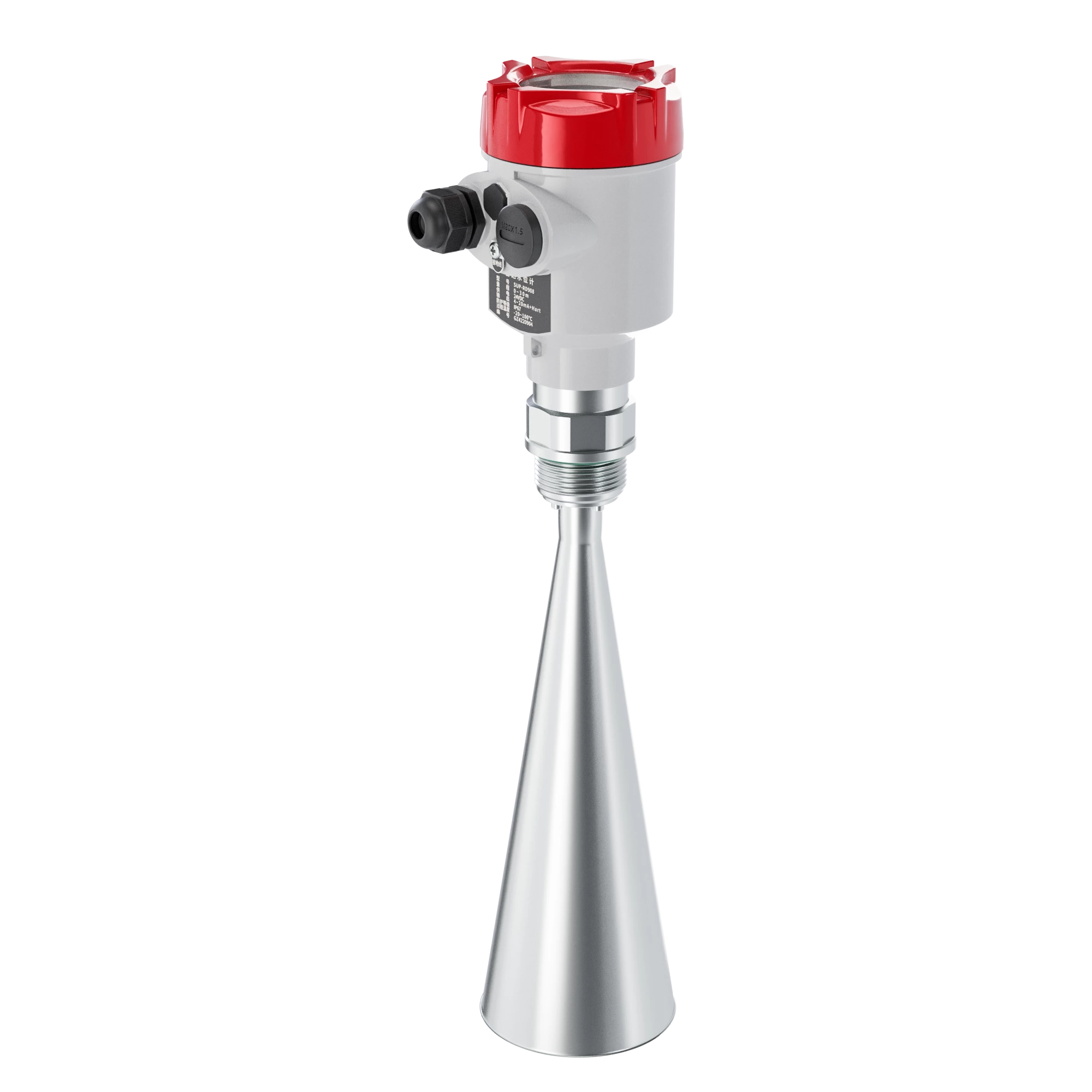

Cảm biến đo mức radar SUP-RD902S cho ứng dụng nhiệt độ và áp suất cao
Radar không tiếp xúc SUP-RD902S với quy trình vận hành đơn giản, vận hành trơn tru, tiết kiệm thời gian và chi phí. Vật liệu cảm biến PTFE, được sử dụng trong nhiều ứng dụng - từ bồn chứa thông thường, môi trường ăn mòn, xâm thực đến ứng dụng đo bồn bể có độ chính xác cao.
Đặc trưng
- Phạm vi: 0~30 m
- Độ chính xác: ±3mm
- Ứng dụng: Môi trường nhiệt độ cao, áp suất cao và ăn mòn
- Dải tần số: 26GHz
Đặc điểm kỹ thuật
| Sản phẩm | Máy đo mức radar |
| Người mẫu | SUP-RD902S |
| Phạm vi đo lường | 0-30 mét |
| Ứng dụng | Môi trường nhiệt độ cao, áp suất cao và ăn mòn |
| Kết nối quy trình | Ren, Mặt bích |
| Nhiệt độ trung bình | -40℃~130℃(Loại tiêu chuẩn), -40℃~250℃(Loại nhiệt độ cao) |
| Áp suất quy trình | -0,1~4,0MPa |
| Sự chính xác | ±3mm |
| Cấp độ bảo vệ | IP67 |
| Dải tần số | 26GHz |
| Đầu ra tín hiệu | 4-20mA |
| RS485/Modbus | |
| Nguồn điện | DC(6~24V)/ Bốn dây DC 24V / Hai dây |
Giới thiệu
Radar không tiếp xúc SUP-RD902S với quy trình vận hành đơn giản, vận hành trơn tru, tiết kiệm thời gian và chi phí. Vật liệu cảm biến PTFE, được sử dụng trong nhiều ứng dụng - từ bồn chứa thông thường, môi trường ăn mòn, xâm thực đến ứng dụng đo bồn bể có độ chính xác cao.
Hướng dẫn cài đặt
Được lắp đặt trong đường kính 1/4 hoặc 1/6. Lưu ý: Khoảng cách tối thiểu từ thành bồn chứa phải là 200mm. Lưu ý: ① điểm chuẩn ② Tâm bồn chứa hoặc trục đối xứng
Mức bể hình nón trên cùng, có thể được lắp đặt ở phía trên của bể là trung gian, có thể đảm bảo phép đo đến đáy hình nón
Đưa ăng-ten lên bề mặt căn chỉnh thẳng đứng.
Nếu bề mặt gồ ghề, cần sử dụng góc xếp chồng để điều chỉnh góc của mặt bích cardan của ăng-ten với bề mặt căn chỉnh.
(Do bề mặt rắn nghiêng, tín hiệu phản xạ bị suy giảm, thậm chí mất tín hiệu.)
