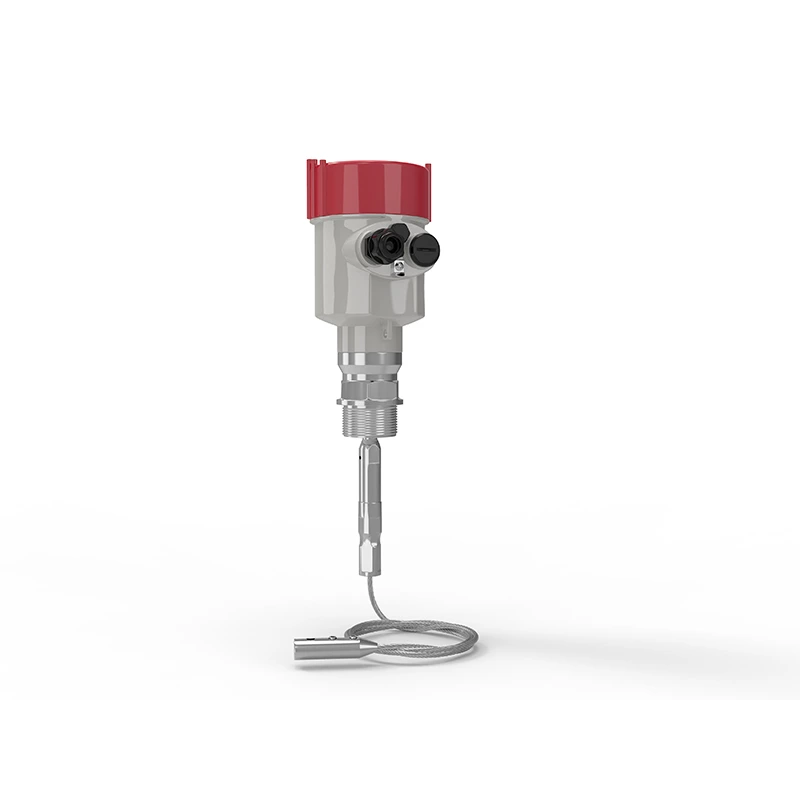

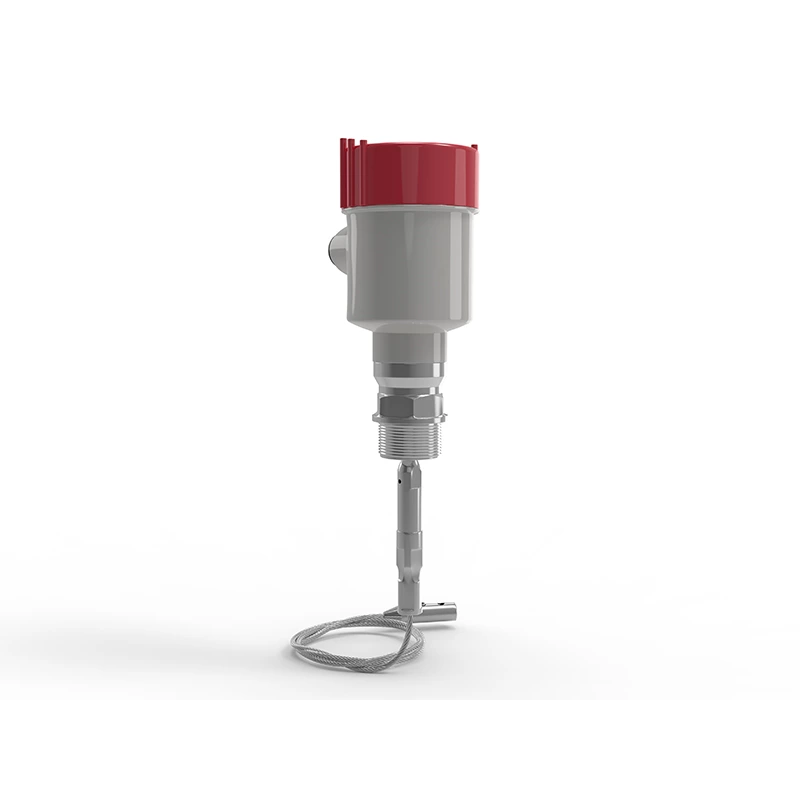

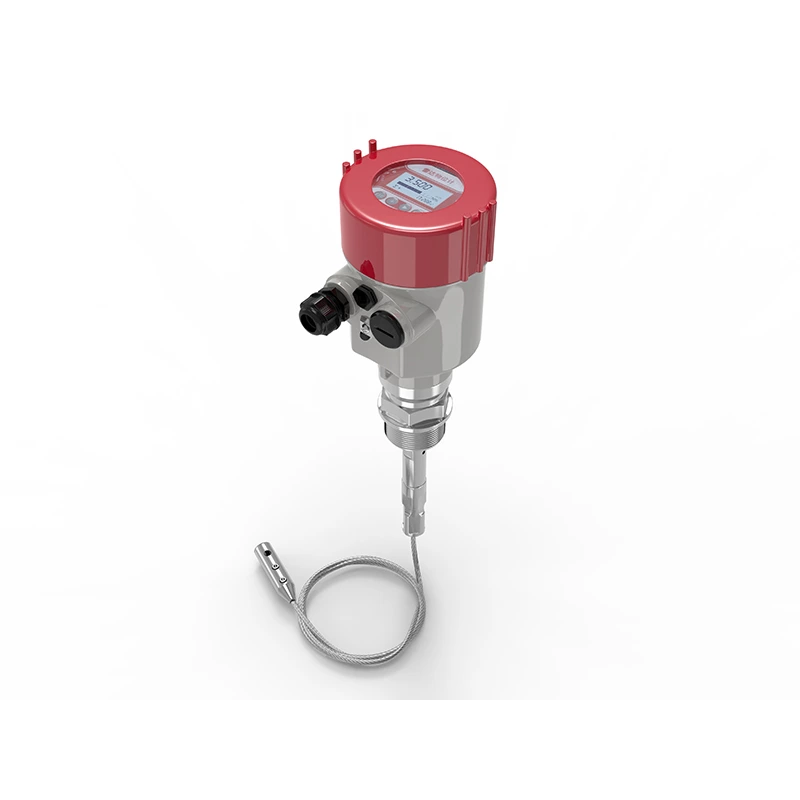

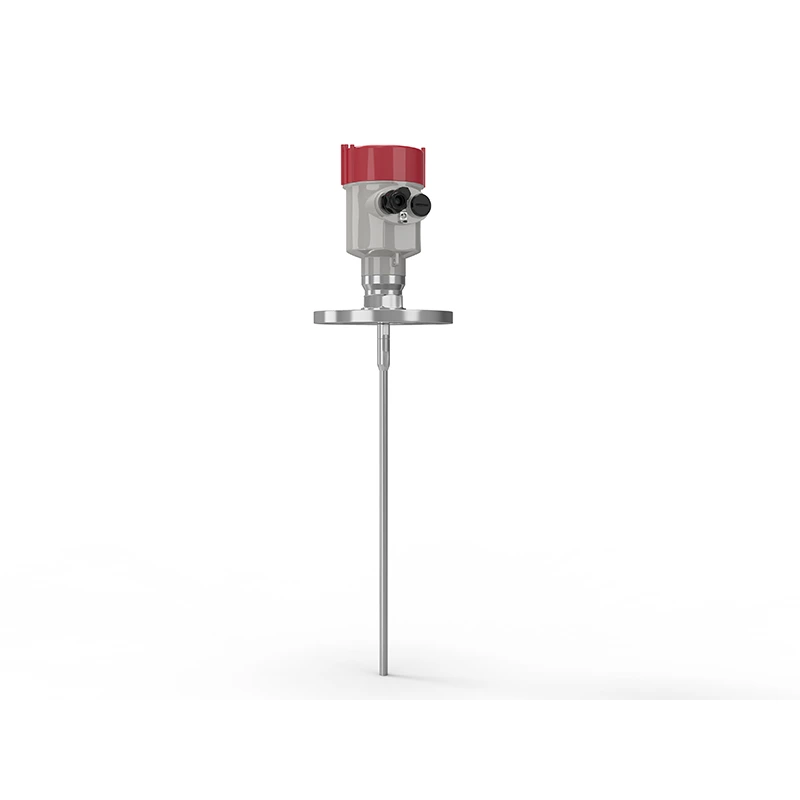

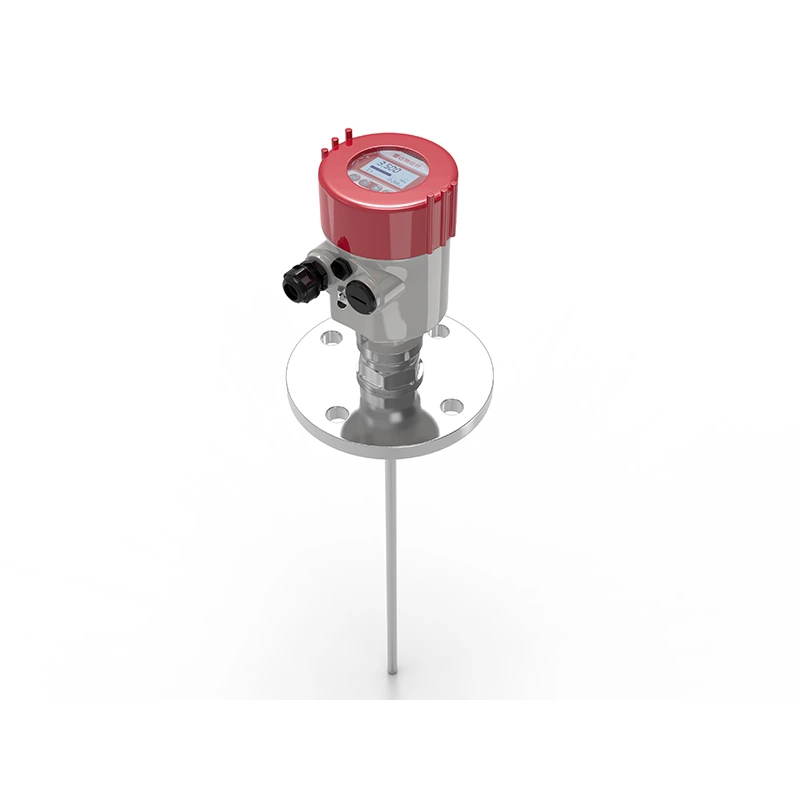

Cảm biến đo mức radar sóng dẫn hướng SUP-RD701
SUP-RD701 Radar sóng dẫn hướng dùng để đo mức chất lỏng và chất rắn dạng khối. Trong phép đo mức bằng radar sóng dẫn hướng, các xung vi sóng được dẫn truyền dọc theo đầu dò cáp hoặc thanh và phản xạ bởi bề mặt sản phẩm.
Đặc trưng
- Phạm vi: 0~30 m
- Ứng dụng: Chất lỏng và chất rắn dạng khối
- Dải tần số: 500MHz ~ 1,8GHz
Số lượng:
Đặc điểm kỹ thuật
| Sản phẩm | Máy đo mức radar sóng dẫn hướng |
| Người mẫu | SUP-RD701 |
| Sự chính xác | ± 5mm |
| Ứng dụng | Phương tiện có tính chất phân lớp như dầu và nước |
| Kết nối quy trình | Ren/ Mặt bích (tùy chọn) |
| Nhiệt độ quá trình | (-40~250)℃ |
| Áp suất quá trình | -0,1 ~ 4MPa |
| Bảo vệ chống xâm nhập | IP67 |
| Dải tần số | 500MHz-1,8GHz |
| Đầu ra tín hiệu | 4-20mA/HART |
| RS485/Modbus | |
| Nguồn điện | 24VDC/ Hai dây (24VDC/220VAC)/ Bốn dây |
Giới thiệu

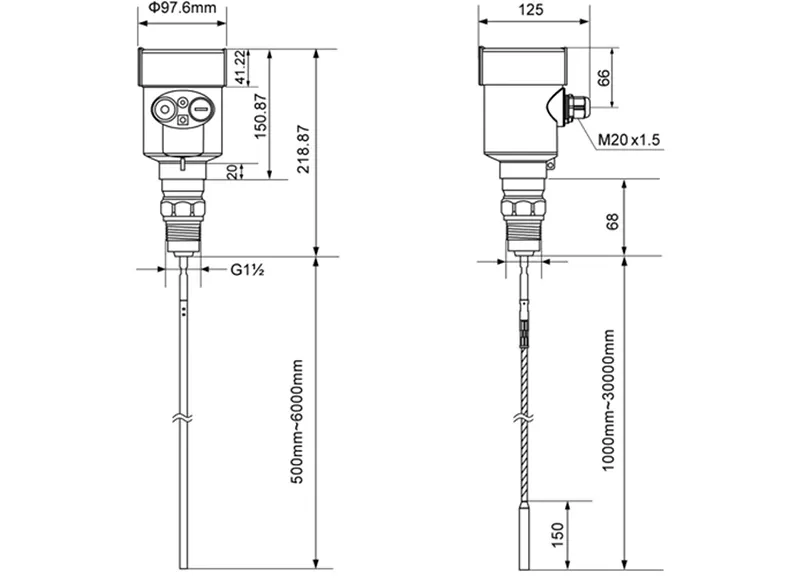

Kích thước sản phẩm

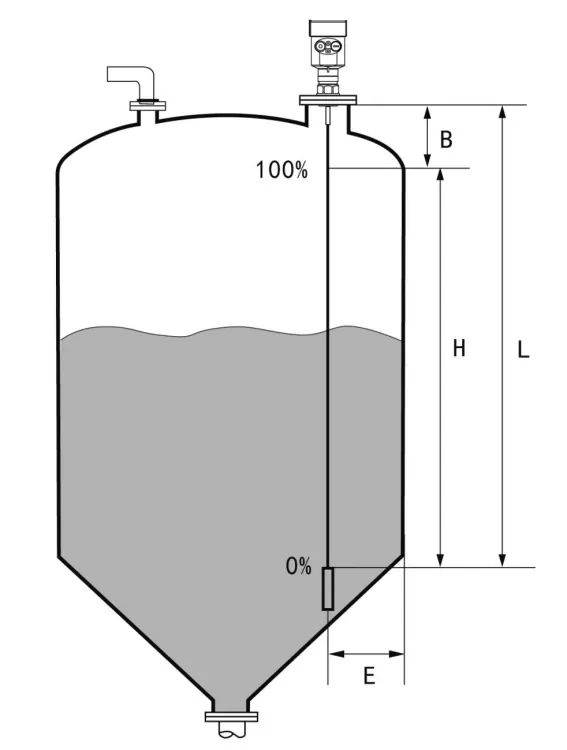

Hướng dẫn cài đặt
H----Phạm vi đo
L----Chiều cao thùng rỗng
B----Khu vực mù
E----Khoảng cách tối thiểu từ đầu dò đến thành bể >50mm
Ghi chú:
Vùng mù trên cùng đề cập đến khoảng cách tối thiểu giữa bề mặt vật liệu cao nhất và điểm tham chiếu đo.
Vùng mù ở phía dưới là khoảng cách không thể đo chính xác ở gần phía dưới của cáp.
Khoảng cách đo hiệu quả là giữa vùng mù trên cùng và vùng mù dưới cùng.
