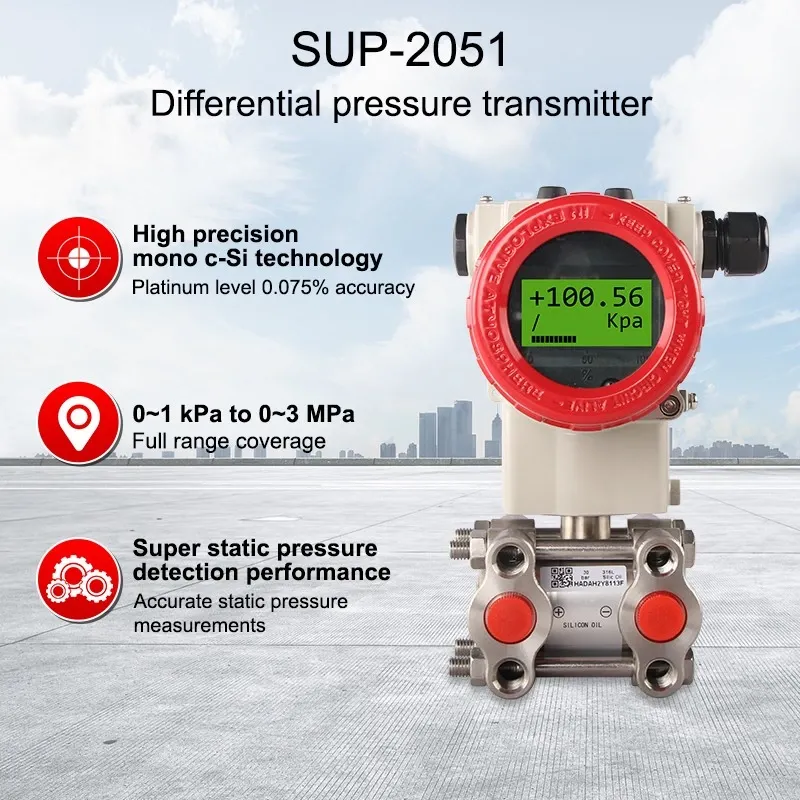

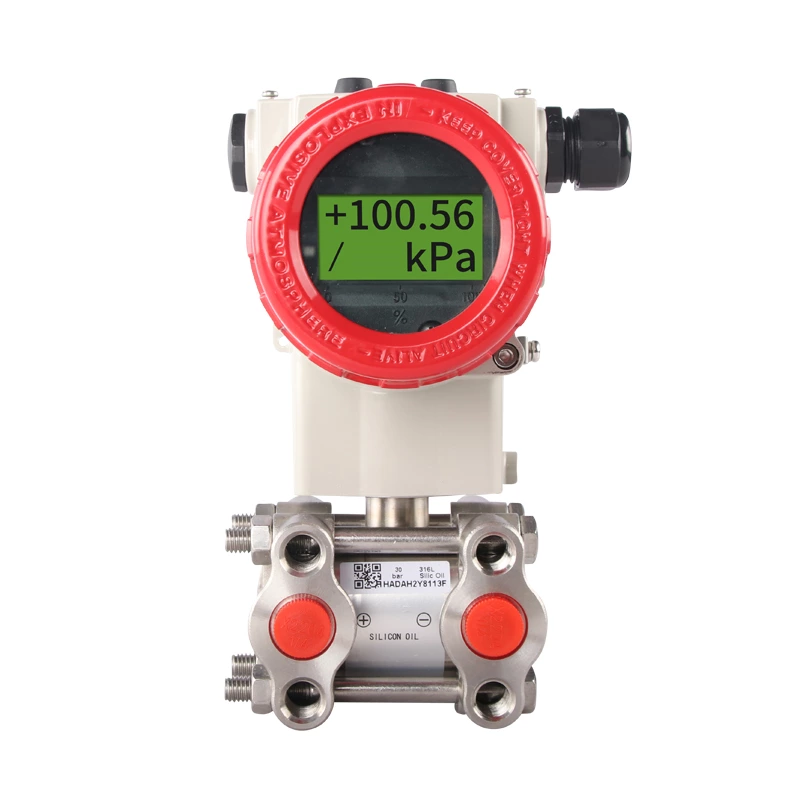

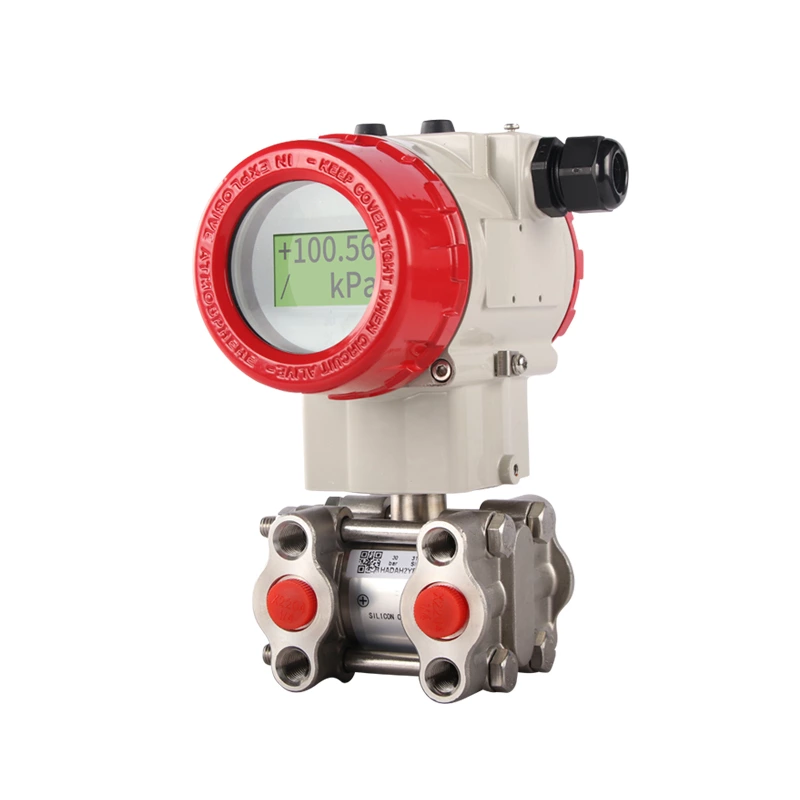

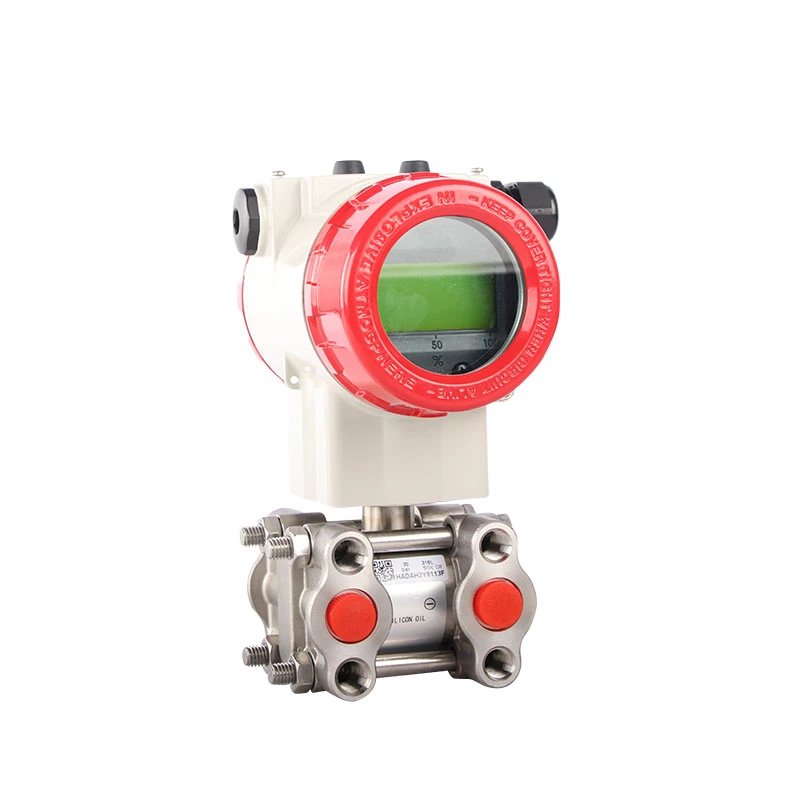

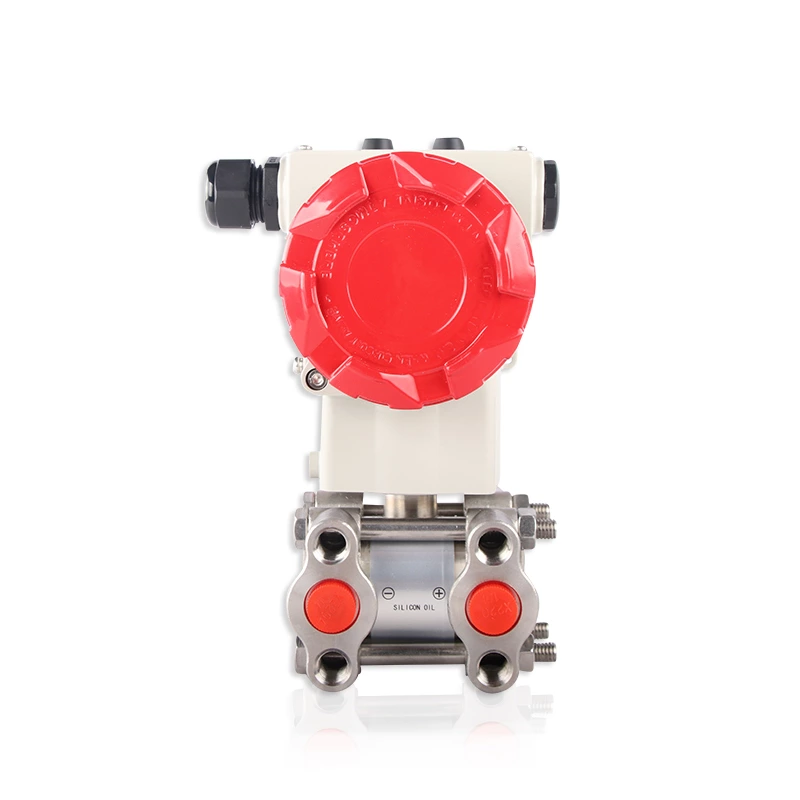

Cảm biến chênh áp SUP-2051

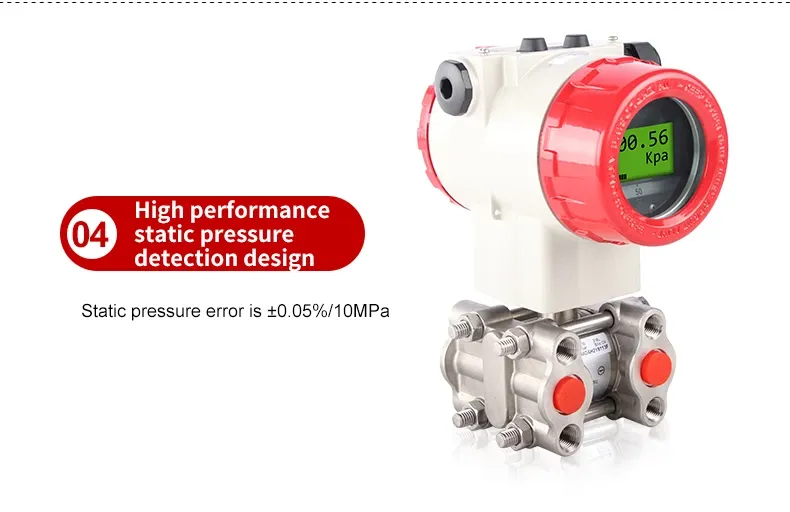

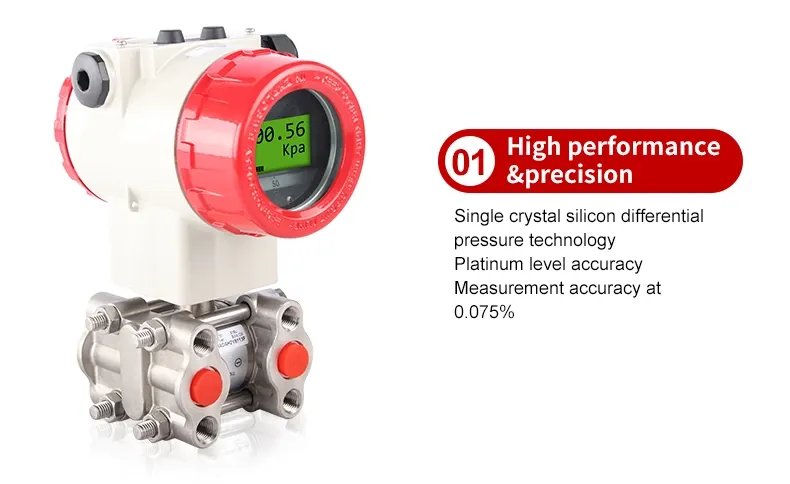

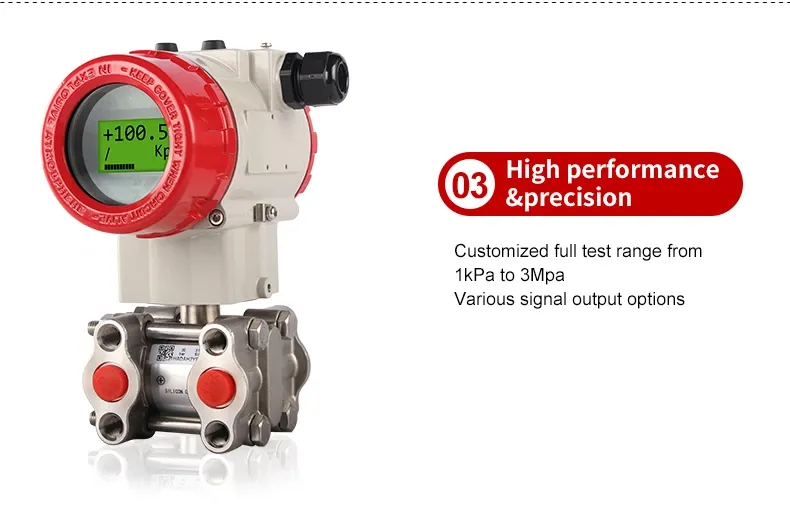

Cảm biến chênh áp SUP-2051 sử dụng công nghệ chênh lệch áp suất silicon đơn tinh thể hiệu suất cao, đo chính xác chênh lệch áp suất, mức chất lỏng hoặc lưu lượng, và truyền tín hiệu đầu ra tỷ lệ 4-20 mA. Phạm vi phát hiện đầy đủ từ 1kPa đến 3MPa. Thiết kế kiểm tra áp suất tĩnh hiệu suất cao, sai số áp suất tĩnh ± 0,05% / 10MPa.
Đặc trưng
- Phạm vi: 0 ~ 1KPa ~ 3MPa
- Độ phân giải: 0,075%
- Đầu ra: Đầu ra tương tự 4-20mA
- Nguồn điện: 24VDC
Đặc điểm kỹ thuật
| Sản phẩm | Cảm biến chênh áp |
| Người mẫu | SUP-2051 |
| Phạm vi đo lường | -100kPa···0~0,1kPa···3MPa |
| Độ phân giải chỉ định | ±0,075%; ±0,01%FS |
| Nhiệt độ môi trường | -40 ~ 85 ℃ |
| Nhiệt độ trung bình | -40~120℃ |
| Nhiệt độ lưu trữ | -40~85℃ |
| Tín hiệu đầu ra | Đầu ra tương tự 4-20mA / với giao tiếp HART |
| Bảo vệ vỏ | IP67 |
| Vật liệu màng ngăn | Thép không gỉ 316L, Hastelloy C, hỗ trợ các tùy chỉnh khác |
| Vỏ sản phẩm | Hợp kim nhôm, bề ngoài phủ lớp epoxy |
| Cân nặng | 3,3kg |
Giới thiệu
Cảm biến chênh áp (DP), còn được gọi là bộ truyền áp suất chênh lệch, là một loại thiết bị điện tử được sử dụng trong các ứng dụng điều khiển quy trình và công nghiệp để đo chênh lệch áp suất giữa hai điểm trong hệ thống chất lỏng. Về cơ bản, nó so sánh áp suất tại hai vị trí khác nhau trong một quy trình và chuyển đổi chênh lệch áp suất đó thành tín hiệu điện.
Cách thức hoạt động:
Các bộ phận cảm biến áp suất: Bộ truyền DP thường có hai bộ phận cảm biến áp suất (như màng ngăn hoặc ống Bourdon) tiếp xúc với chất lỏng trong quy trình tại hai điểm khác nhau cần đo áp suất.
Đo chênh lệch áp suất: Khi chất lỏng chảy qua hệ thống, nó tác động các áp suất khác nhau lên hai bộ phận cảm biến. Bộ truyền DP đo chênh lệch áp suất giữa hai điểm này.
Bộ chuyển đổi và Đầu ra Điện: Chênh lệch áp suất sau đó được chuyển đổi thành tín hiệu điện bởi một bộ chuyển đổi (thường là cảm biến đo ứng suất) bên trong bộ truyền DP. Tín hiệu điện này tỷ lệ thuận với chênh lệch áp suất.
Truyền tín hiệu: Tín hiệu điện sau đó được gửi đến hệ thống điều khiển, hệ thống thu thập dữ liệu hoặc các thiết bị giám sát khác. Nó có thể được truyền qua tín hiệu tương tự (như 4-20 mA) hoặc giao thức kỹ thuật số (như HART hoặc Foundation Fieldbus) để truyền thông tin áp suất.
Đo lường và Kiểm soát: Thông tin áp suất nhận được có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như theo dõi mức trong bể, đo lưu lượng, kiểm soát van hoặc đảm bảo an toàn trong quy trình bằng cách phát hiện các điều kiện áp suất bất thường.
Máy phát DP được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, xử lý nước, phát điện và nhiều ngành khác. Chúng là những thiết bị có độ tin cậy và độ chính xác cao, đóng vai trò quan trọng trong việc duy trì hiệu quả và an toàn của quy trình.
Ứng dụng của cảm biến chênh áp SUP-2051
Đúng như tên gọi, bộ truyền tín hiệu chênh lệch áp suất (DP) chủ yếu được thiết kế để đo chênh lệch áp suất. Chúng được sử dụng trong nhiều ứng dụng khác nhau, nơi cần theo dõi chênh lệch áp suất giữa hai điểm, chẳng hạn như theo dõi độ sụt áp trên bộ lọc, bộ trao đổi nhiệt hoặc máy bơm.
Hệ thống thủy lực: Bộ truyền DP được sử dụng trong hệ thống thủy lực để theo dõi sự chênh lệch áp suất và đảm bảo hoạt động trơn tru và an toàn.
Hệ thống hơi nước: Bộ truyền DP được sử dụng trong hệ thống hơi nước để đo chênh lệch áp suất giữa các bẫy hơi và xác định các bẫy bị trục trặc.
Xử lý không khí và HVAC: Trong hệ thống thông gió, máy phát DP được sử dụng để theo dõi sự chênh lệch áp suất không khí, điều kiện bộ lọc và luồng không khí.
Giám sát môi trường: Máy phát DP được sử dụng trong thiết bị giám sát môi trường để đo những thay đổi về áp suất trong hệ thống thời tiết hoặc đường ống dẫn khí đốt tự nhiên.
