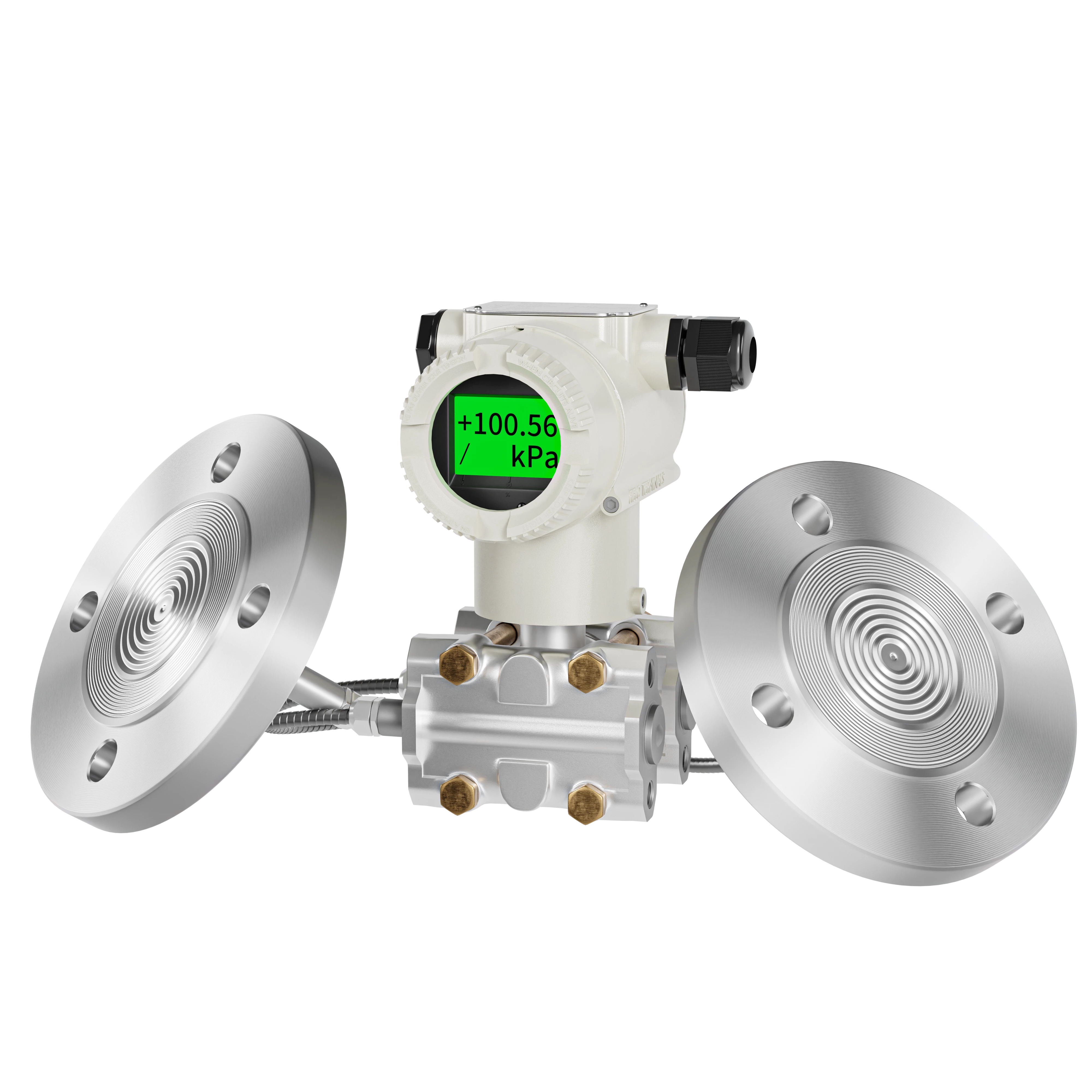

Cảm biến chênh áp gắn hai mặt bích PD566
Thông số kỹ thuật sản phẩm: Cảm biến chênh áp gắn hai mặt bích Model PD566 Phạm vi đo: -100kPa··· 0~0.1kPa··· 3MPa Độ phân giải hiển thị: ±0.075%; ±0.01%FS Nhiệt độ môi trường: -40 ~ 85 ℃ (nhiệt độ cực cao)
Đặc trưng
- Phạm vi: 0-6kPa~3MPa
- Độ phân giải: 0,075%
- Ngõ ra: Ngõ ra analog 4-20mA
- Nguồn điện: 24VDC
Số lượng:
- Thông số kỹ thuật
| Sản phẩm | Cảm biến chênh áp gắn hai mặt bích |
| Model | PD566 |
| Đo phạm vi | -100kPa··· 0~0.1kPa··· 3MPa |
| Giải quyết chỉ báo | ±0,075%; ±0,01%FS |
| Nhiệt độ môi trường xung quanh | -40 ~ 85 ℃ (loại chịu nhiệt cực cao lên đến 600℃) |
| Nhiệt độ trung bình | -40~100℃ |
| Nhiệt độ bảo quản | -50~85℃ |
| Tín hiệu đầu ra | Ngõ ra analog 4-20mA / có giao tiếp HART |
| Khả năng kháng nước | IP67 |
| Vật liệu màng ngăn | Thép không gỉ 316L, Hastelloy C, hỗ trợ các vật liệu tùy chỉnh khác. |
| Vỏ sản phẩm | Hợp kim nhôm, bề mặt phủ epoxy |
| Cân nặng | 3,3 kg |
- Danh sách tham khảo về mối quan hệ giữa mã Span và Span
| Mã Span | Khoảng thời gian tối thiểu | Khoảng cách tối đa | Áp suất làm việc định mức (Tối đa) |
| B | 1kPa | 6kPa | Áp suất định mức của mặt bích cân bằng |
| C | 4kPa | 40kPa | |
| D | 25kPa | 250kPa | |
| F | 200kPa | 3MPa |
- Bảng tham khảo về mối quan hệ giữa mặt bích ngang và nhịp tối thiểu
| Mặt bích cân bằng | Đường kính danh nghĩa | Khoảng thời gian tối thiểu |
| Loại phẳng | DN 50/2 '' | 4kPa |
| DN 80/2 '' | 2kPa | |
| DN100/4'' | 2kPa | |
| Loại chèn | DN 50/2'' | 6kPa |
| DN 80/3'' | 2kPa | |
| DN 100/4'' | 2kPa |
- Hiệu suất
Thiết bị này thích hợp để đo các môi chất lỏng có nhiệt độ cực cao 600℃, độ nhớt cao, tính ăn mòn, dễ kết tủa, v.v.
Phạm vi đo (không dịch chuyển): 0-6kPa~3MPa
Chất lỏng làm đầy: dầu silicon, dầu thực vật
Màng ngăn: SS316L, Hastelloy C, Tantalum, SS316L mạ vàng, SS316L mạ PTFE, SS316L mạ PDA, SS316L mạ FEP
