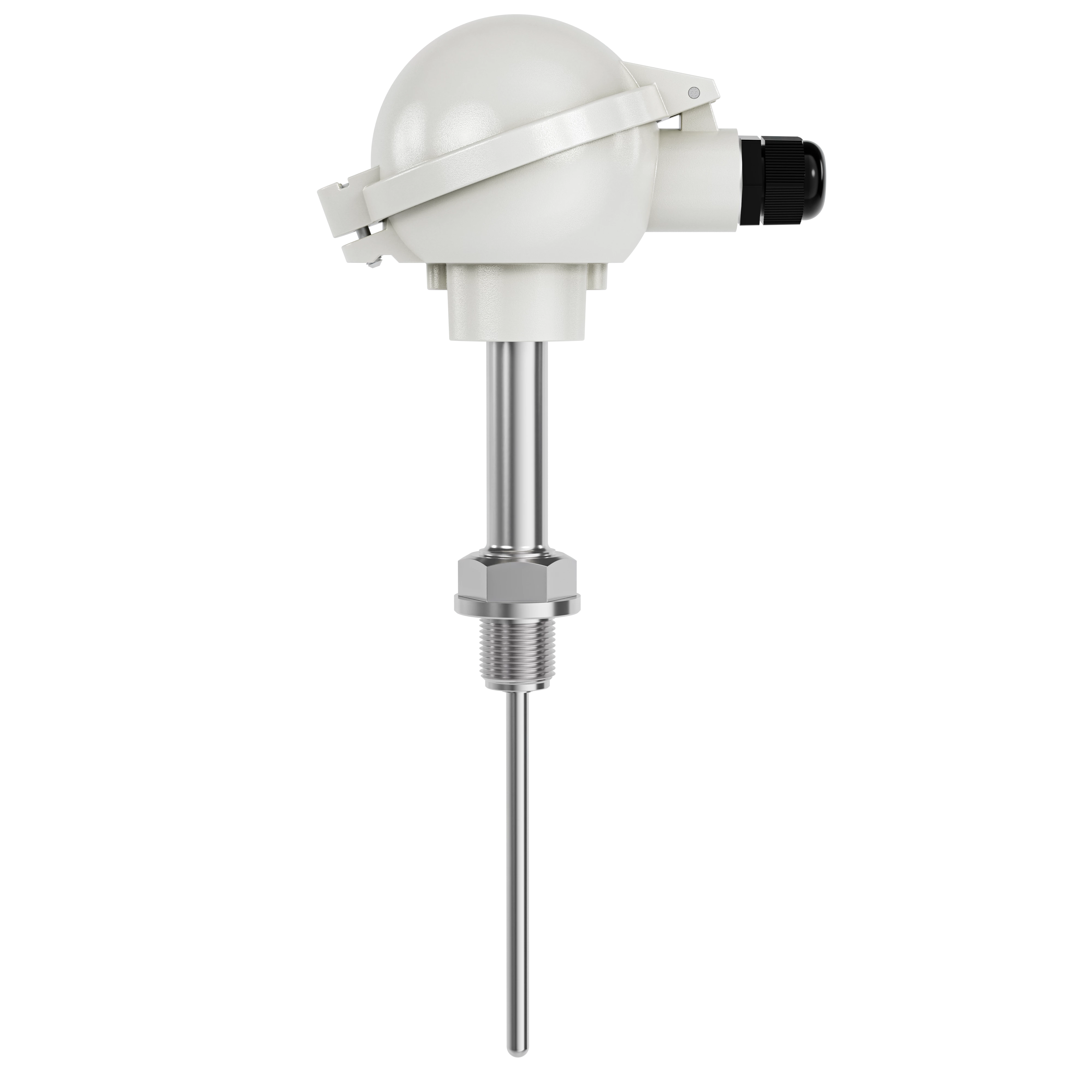

Cảm biến nhiệt độ TSR500 với nhiệt kế điện trở cách điện bằng khoáng chất
Ưu điểm: Phạm vi đo rộng. Nhờ đường kính ngoài rất nhỏ, cảm biến nhiệt kế điện trở này có thể dễ dàng được đưa vào bất kỳ vật thể đo nhỏ nào. Nó được sử dụng trong nhiều phạm vi đo khác nhau.
Đặc trưng
- Cảm biến: Pt100 hoặc Pt1000 hoặc Cu50, v.v.
- Nhiệt độ: -200℃ đến +850℃
- Ngõ ra: 4-20mA / RTD
- Nguồn cấp: DC12-40V
- Ưu điểm
- Phạm vi đo lường rộng
Nhờ đường kính ngoài rất nhỏ, cảm biến nhiệt kế điện trở này có thể dễ dàng được đưa vào bất kỳ vật thể đo nhỏ nào. Nó được sử dụng trong phạm vi nhiệt độ rộng, từ -200℃ đến +500℃.
- Phản hồi nhanh
Cảm biến nhiệt kế điện trở này có dung lượng nhiệt nhỏ do kích thước nhỏ, rất nhạy với những thay đổi nhỏ về nhiệt độ và có phản hồi nhanh.
- Lắp đặt đơn giản
Đặc tính linh hoạt của nó (bán kính uốn cong lớn hơn gấp đôi đường kính ngoài của vỏ) giúp việc lắp đặt vào các cấu hình phức tạp trở nên đơn giản và dễ dàng ngay tại chỗ. Toàn bộ thiết bị, ngoại trừ phần đầu 70mm, có thể được uốn cong để phù hợp.
- Tuổi thọ cao
Trái ngược với các cảm biến nhiệt kế điện trở thông thường có sự suy giảm giá trị điện trở theo thời gian hoặc do hở mạch, v.v., dây dẫn và các phần tử điện trở của cảm biến nhiệt kế điện trở được cách điện bằng oxit magiê ổn định về mặt hóa học, do đó đảm bảo tuổi thọ rất dài.
- Độ bền cơ học và khả năng chống rung tuyệt vời.
Hiệu suất cao được đảm bảo ngay cả trong điều kiện không thuận lợi, chẳng hạn như khi sử dụng trong các hệ thống rung động hoặc trong môi trường ăn mòn.
- Có thể đặt làm vỏ bọc với đường kính ngoài tùy chỉnh.
Có nhiều kích thước đường kính ngoài của vỏ bọc, từ 0,8 đến 12 mm.
- Có thể đặt hàng chiều dài tùy chỉnh.
Chiều dài tối đa có thể lên đến 30 m, tùy thuộc vào đường kính ngoài của vỏ bọc.
- Loại cảm biến nhiệt kế điện trở
| Giá trị điện trở danh nghĩa ở ℃ | Cấp chính xác | Đo dòng điện | R(100℃) / R(0℃) |
| Pt100 | A | Dưới 2mA | 1.3851 |
| B | |||
| Ghi chú | |||
| 1. R(100℃) là giá trị điện trở của điện trở cảm biến ở 100℃. | |||
| 2. R(0℃) là giá trị điện trở của điện trở cảm biến ở 0℃. | |||
- Thông số kỹ thuật tiêu chuẩn của cảm biến nhiệt điện trở
| Vỏ bọc | Dây dẫn | Vỏ bọc | Xấp xỉ | ||||
| chiều dài tối đa | cân nặng | ||||||
| Đường kính ngoài (mm) | WT(mm) | Vật liệu | Đường kính (mm) | Điện trở trên mỗi dây dẫn | Vật liệu | (m) | (g/m) |
| (Ω/m) | |||||||
| Φ2.0 | 0,25 | SUS316 | Φ0.25 | - | Niken | 100 | 12 |
| Φ3.0 | 0,47 | Φ0.51 | 0,5 | 83 | 41 | ||
| Φ5.0 | 0,72 | Φ0.76 | 0,28 | 35 | 108 | ||
| Φ6.0 | 0,93 | Φ1.00 | 0,16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1.30 | 0.13 | 11,5 | 280 | ||
| Φ9.0 | 1,25 | Φ1.46 | 0,07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | 0,07 | 10,5 | 630 | ||
| Φ3.0 | 0,38 | Φ0.30 | - | 83 | 41 | ||
| Φ5.0 | 0,72 | Φ0.50 | ≤0,65 | 35 | 108 | ||
| Φ6.0 | 0,93 | Φ0.72 | ≤0,35 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ0.90 | ≤0,25 | 11,5 | 280 | ||
| Φ9.0 | 1,25 | Φ1.00 | ≤0,14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | ≤0,07 | 10,5 | 630 | ||
- Bảng dung sai nhiệt độ của RTD và tiêu chuẩn áp dụng
| IEC 751 | JIS C 1604 | |||
| Cấp chính xác | Mức dung sai (℃) | Cấp chính xác | Mức dung sai (℃) | |
| Pt100 | A | ±（0,15 +0,002|t|） | A | ±（0,15 +0,002|t|） |
| ( R(100℃)/R(0℃)=1,3851 ) | B | ±（0,3+0,005|t|） | B | ±（0,3+0,005|t|） |
| Ghi chú | ||||
| 1. Dung sai được định nghĩa là độ lệch tối đa cho phép so với bảng tham chiếu nhiệt độ so với điện trở. | ||||
| 2. l t l = môđun nhiệt độ tính bằng độ C, không xét đến dấu. | ||||
| 3. Cấp độ chính xác 1/n(DIN) đề cập đến dung sai 1/n của cấp B trong tiêu chuẩn IEC 751. | ||||
