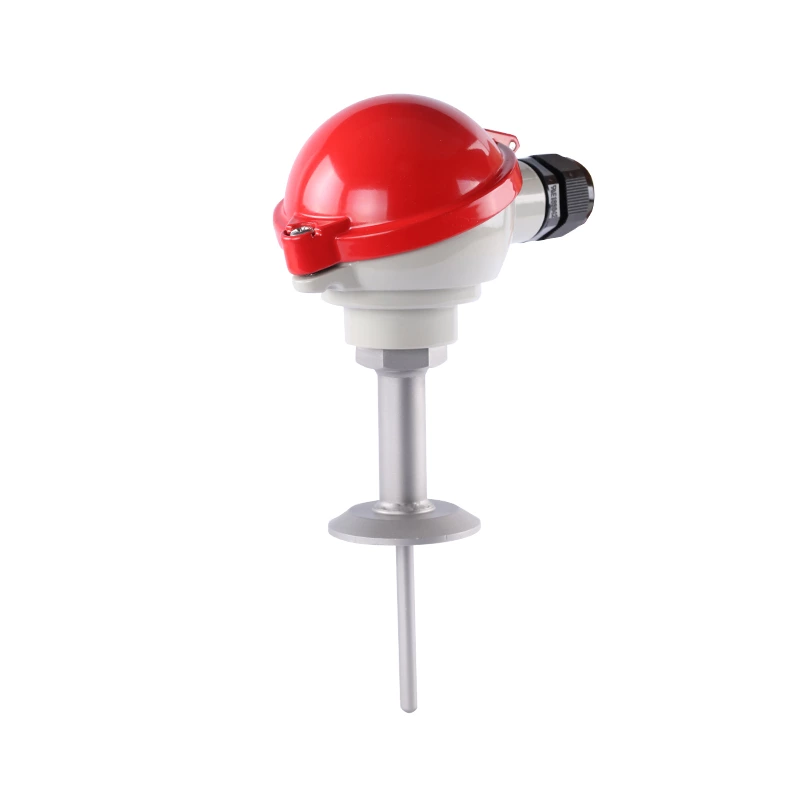

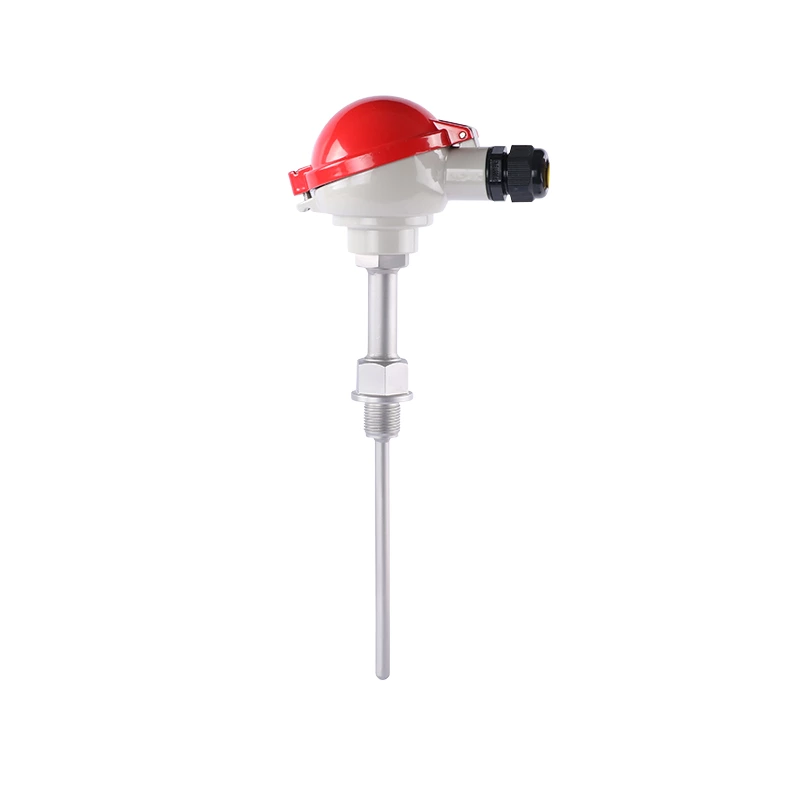

Cảm biến nhiệt độ SUP-WZPK RTD
Cảm biến SUP-WZPK RTD là nhiệt kế điện trở cách điện bằng khoáng chất. Nói chung, điện trở của kim loại thay đổi tùy thuộc vào nhiệt độ. Bạch kim nói riêng có tính tuyến tính cao hơn và có hệ số nhiệt độ lớn hơn hầu hết các kim loại khác. Do đó, nó phù hợp nhất để đo nhiệt độ. Bạch kim có đặc tính tuyệt vời về mặt hóa học và vật lý. Các nguyên tố có độ tinh khiết cao trong công nghiệp dễ dàng thu được để sử dụng lâu dài như một nguyên tố điện trở để đo nhiệt độ. Các đặc tính được quy định trong JIS và các tiêu chuẩn nước ngoài khác; do đó, nó cho phép đo nhiệt độ với độ chính xác cao.
Đặc trưng
- Cảm biến: Pt100 hoặc Pt1000 hoặc Cu50, v.v.
- Nhiệt độ: -200oC đến + 850oC
- Đầu ra: 4-20mA/RTD
- Nguồn cung cấp: DC12-40V
Thuận lợi
Phạm vi đo lường rộng
Do đường kính ngoài rất nhỏ, cảm biến nhiệt kế điện trở này có thể được lắp dễ dàng vào bất kỳ vật đo nhỏ nào. Nó được sử dụng trong phạm vi nhiệt độ rộng, từ -200oC đến +500oC.
Phản hồi của bạn
Cảm biến nhiệt kế điện trở này có công suất nhiệt nhỏ do kích thước nhỏ và rất nhạy cảm với những thay đổi nhỏ về nhiệt độ và có phản ứng nhanh.
Cài đặt đơn giản
Tính năng linh hoạt của nó (bán kính uốn lớn hơn gấp đôi đường kính ngoài của vỏ bọc) giúp cho việc lắp đặt tại chỗ và đơn giản vào các cấu hình phức tạp. Toàn bộ thiết bị, ngoại trừ phần 70mm ở đầu, có thể uốn cong cho vừa vặn.
Tuổi thọ dài
Trái ngược với các cảm biến nhiệt kế điện trở thông thường có giá trị điện trở suy giảm theo thời gian sử dụng hoặc hở mạch, v.v., dây dẫn và các phần tử điện trở của cảm biến nhiệt kế điện trở được cách điện bằng oxit magie ổn định về mặt hóa học, do đó đảm bảo tuổi thọ sử dụng rất lâu dài.
Độ bền cơ học tuyệt vời và khả năng chống rung.
Hiệu suất cao được đảm bảo ngay cả trong những điều kiện không thuận lợi như khi sử dụng trong các hệ thống rung hoặc trong môi trường ăn mòn.
Đường kính ngoài vỏ bọc tùy chỉnh có sẵn
Đường kính ngoài của vỏ bọc có sẵn, từ 0,8 đến 12 mm.
Độ dài tùy chỉnh có sẵn
Chiều dài tối đa có thể lên tới 30 m, tùy thuộc vào đường kính ngoài của vỏ bọc.
Đặc điểm
Loại cảm biến nhiệt kế điện trở
| Giá trị điện trở danh nghĩa ở ℃ | Lớp học | Đo dòng điện | R(100℃) / R(0℃) |
| Pt100 | MỘT | Dưới 2mA | 1.3851 |
| b | |||
| Ghi chú | |||
| 1. R(100oC) là giá trị điện trở của điện trở cảm biến ở 100oC. | |||
| 2. R(0oC) là giá trị điện trở của điện trở cảm biến ở 0oC. | |||
Thông số kỹ thuật tiêu chuẩn của cảm biến nhiệt kế điện trở
| Vỏ bọc | Dây dẫn | Vỏ bọc | Khoảng | ||||
| Chiều dài tối đa | Cân nặng | ||||||
| Đường kính ngoài (mm) | khối lượng lớn (mm) | Vật liệu | Đường kính (mm) | Điện trở mỗi dây | Vật liệu | (m) | (g/m) |
| （Ω/m） | |||||||
| Φ2.0 | 0,25 | SUS316 | Φ0,25 | － | niken | 100 | 12 |
| Φ3.0 | 0,47 | Φ0,51 | 0,5 | 83 | 41 | ||
| Φ5.0 | 0,72 | Φ0,76 | 0,28 | 35 | 108 | ||
| Φ6.0 | 0,93 | Φ1,00 | 0,16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1,30 | 0,13 | 11,5 | 280 | ||
| Φ9.0 | 1,25 | Φ1,46 | 0,07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1,50 | 0,07 | 10,5 | 630 | ||
| Φ3.0 | 0,38 | Φ0,30 | - | 83 | 41 | ||
| Φ5.0 | 0,72 | Φ0,50 | .60,65 | 35 | 108 | ||
| Φ6.0 | 0,93 | Φ0,72 | .30,35 | 20 | 165 | ||
| Φ8,0 | 1.16 | Φ0,90 | .250,25 | 11,5 | 280 | ||
| Φ9,0 | 1,25 | Φ1,00 | .10,14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1,50 | .00,07 | 10,5 | 630 | ||
Dung sai của RTD đối với nhiệt độ và bảng tiêu chuẩn áp dụng
| IEC 751 | JIS C 1604 | |||
| Lớp học | Dung sai (°C) | Lớp học | Dung sai (°C) | |
| Pt100 | MỘT | ±（0,15 +0,002|t|) | MỘT | ±（0,15 +0,002|t|) |
| ( R(100℃)/R(0℃)=1,3851 | b | ±（0,3+0,005|t|) | b | ±（0,3+0,005|t|) |
| Ghi chú. | ||||
| 1. Dung sai được định nghĩa là độ lệch tối đa cho phép so với bảng tham chiếu nhiệt độ và điện trở. | ||||
| 2. l t l=mô đun nhiệt độ tính bằng độ C mà không cần quan tâm đến dấu. | ||||
| 3. Độ chính xác cấp 1/n(DIN) đề cập đến dung sai 1/n của loại B trong IEC 751 | ||||
