Cảm biến áp suất

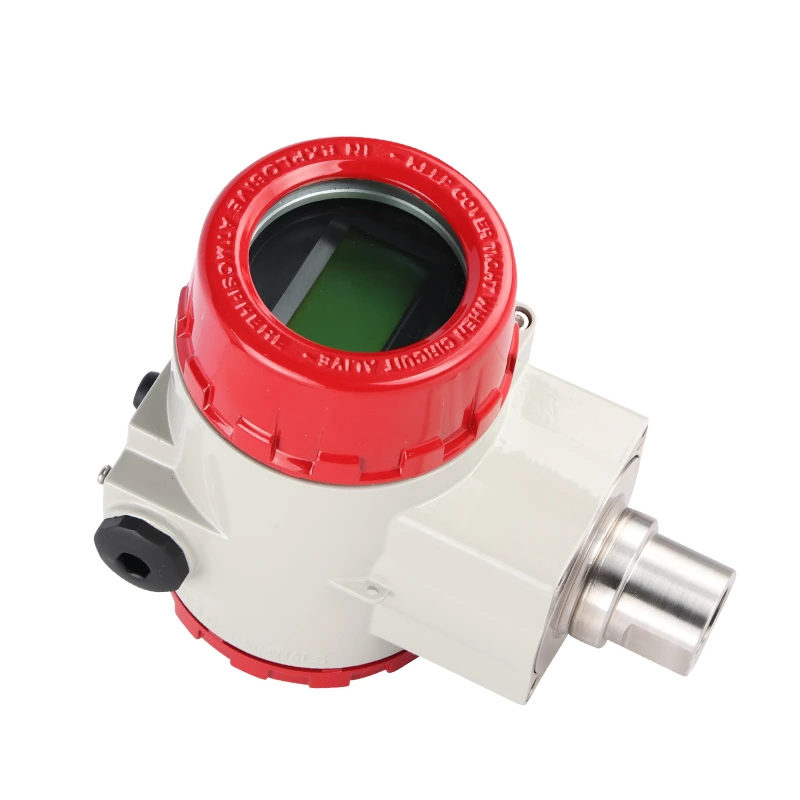

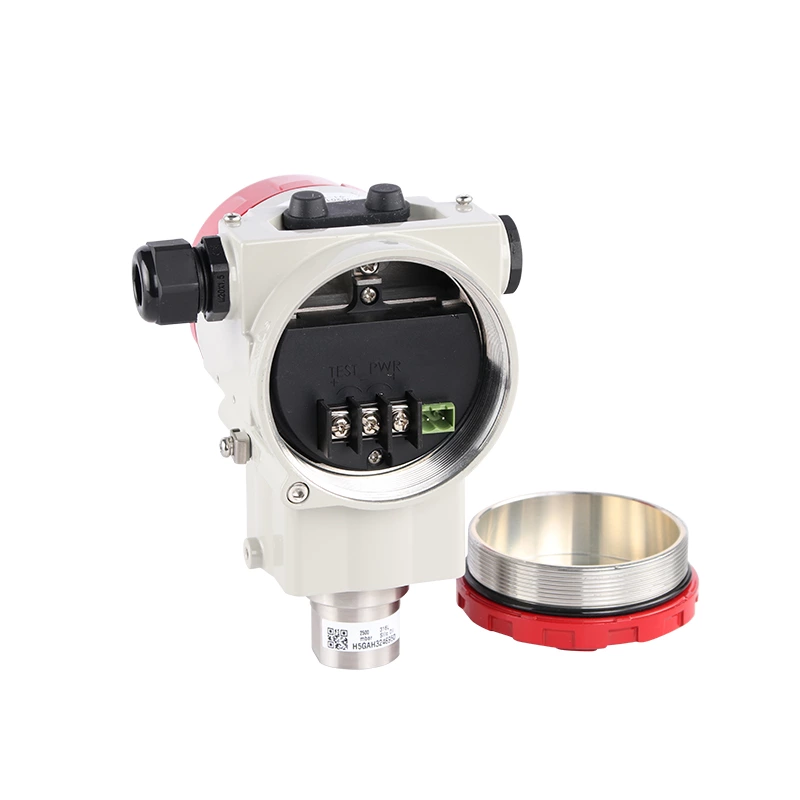

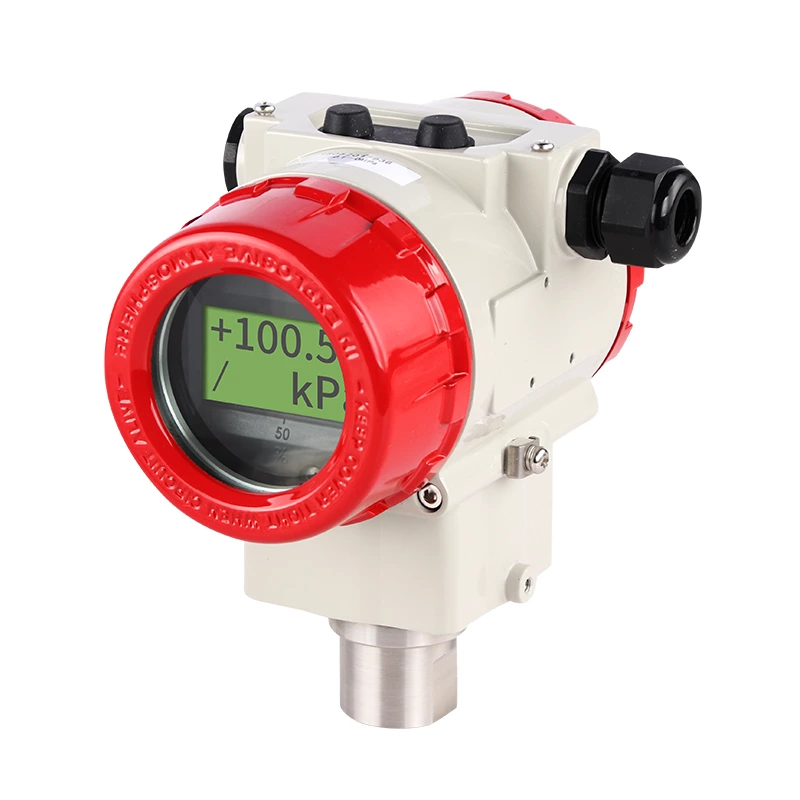

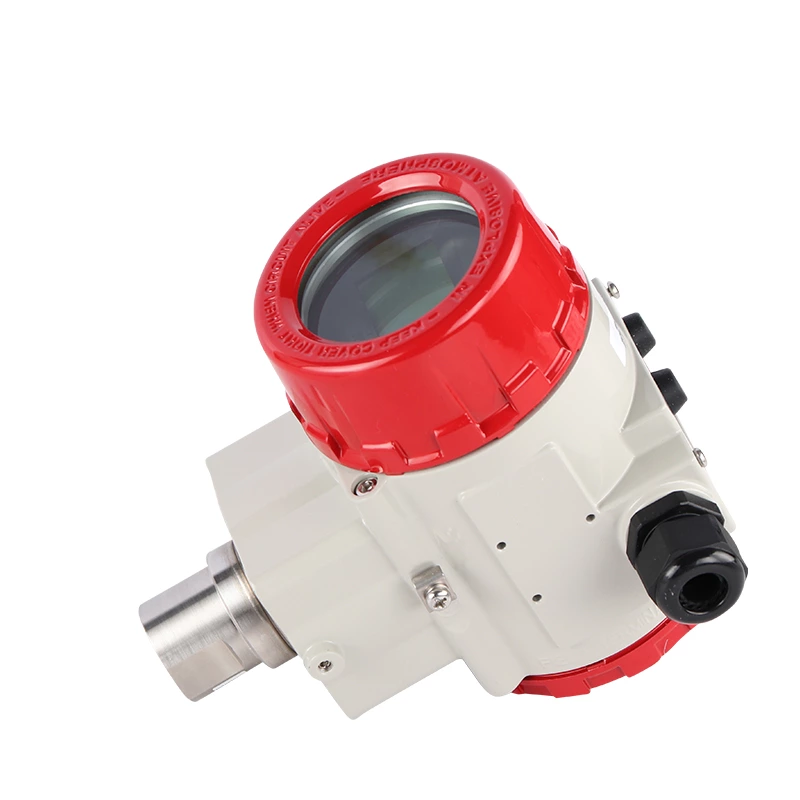

Cảm biến áp suất SUP-P3000
Cảm biến áp suất SUP-3000 sử dụng cảm biến silicon độc đáo và đã được chứng minh với công nghệ xử lý kỹ thuật số tiên tiến để mang lại hiệu suất vượt trội về độ chính xác, độ ổn định lâu dài và chức năng. Phạm vi phát hiện đầy đủ -0,1MPa~40MPa.
Đặc trưng
- Phạm vi: -0,1MPa~40MPa
- Độ phân giải: 0,075% FS
- Tín hiệu đầu ra: 4~20mA
- Cài đặt: Chủ đề
- Nguồn điện: 24VDC (9 ~ 36V)
Đặc điểm kỹ thuật
| Sản phẩm | Cảm biến áp suất |
| Người mẫu | SUP-3000 |
| Phạm vi đo lường | 0～0.6kPa...60MPa (Áp suất đo); 0～2kPa... 3MPa (Áp suất đoạn nhiệt) |
| Độ phân giải chỉ định | ±0,075%FS; ±0,1%FS |
| Nhiệt độ môi trường | -40 ~ 85 ℃ |
| Nhiệt độ trung bình | -40~100℃ |
| Nhiệt độ lưu trữ | -50~85℃ |
| Tín hiệu đầu ra | Đầu ra tương tự 4-20mA / với giao tiếp HART |
| Vật liệu màng ngăn | Thép không gỉ 316L Hastelloy C (tùy chỉnh) |
| Kết nối quy trình | Thép không gỉ 316L |
| Đổ đầy dầu | Dầu silicon |
| Nguồn điện | 24VDC |
| Sự ổn định lâu dài | ±0,1%FS/3 năm |
| Bảo vệ in | IP67 |
Giới thiệu
Cảm biến áp suất SUP-3000 sử dụng cảm biến silicon độc đáo và đã được chứng minh với công nghệ xử lý kỹ thuật số tiên tiến để mang lại hiệu suất vượt trội về độ chính xác, độ ổn định lâu dài và chức năng. Phạm vi phát hiện đầy đủ -0,1MPa~40MPa.

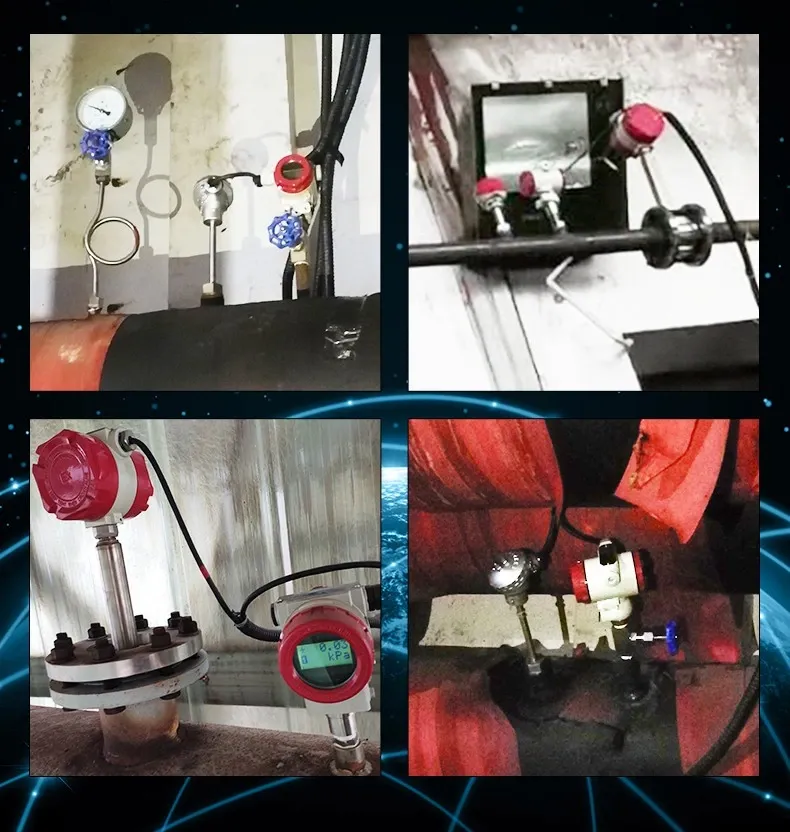

Ứng dụng

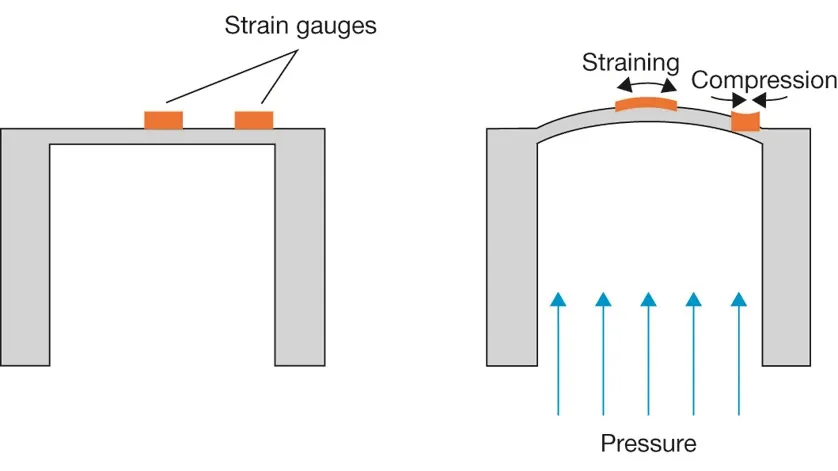

Nguyên tắc
Cảm biến áp suất SUP-P3000 thông qua màng ngăn gợn sóng, cách ly và dầu nạp, môi chất xử lý được nén đến màng ngăn của cảm biến áp suất. Đầu còn lại của màng ngăn cảm biến áp suất được kết nối với không khí (để đo áp suất) hoặc chân không (để đo áp suất tuyệt đối). Bằng cách này, điện trở của khuôn cảm biến thay đổi, do đó hệ thống phát hiện đưa ra điện áp khác nhau. Điện áp đầu ra tỷ lệ thuận với sự thay đổi áp suất, sau đó được truyền đến đầu ra tiêu chuẩn thông qua bộ chuyển đổi và bộ khuếch đại.
