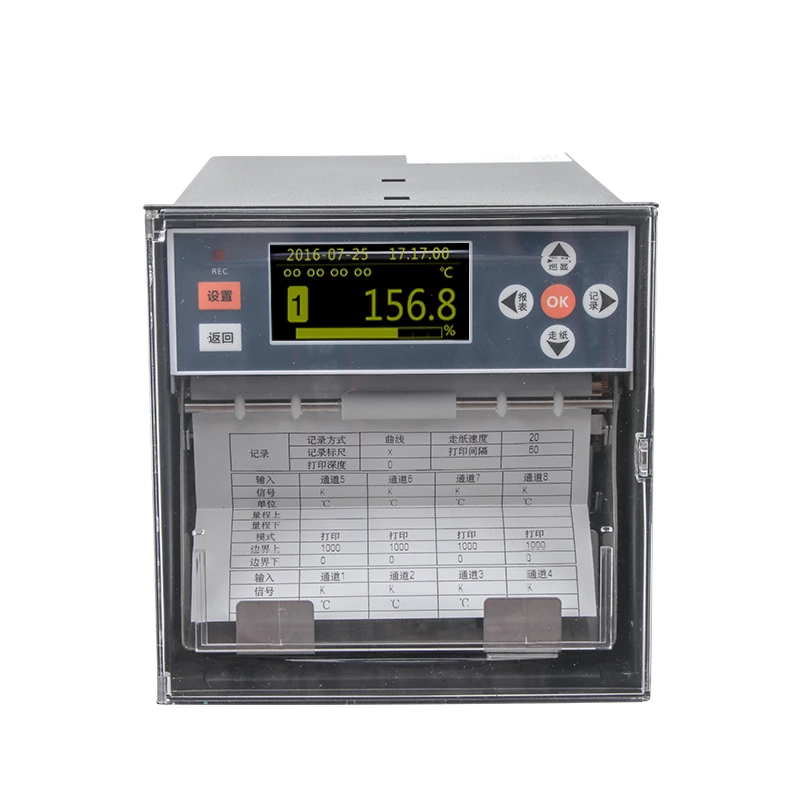

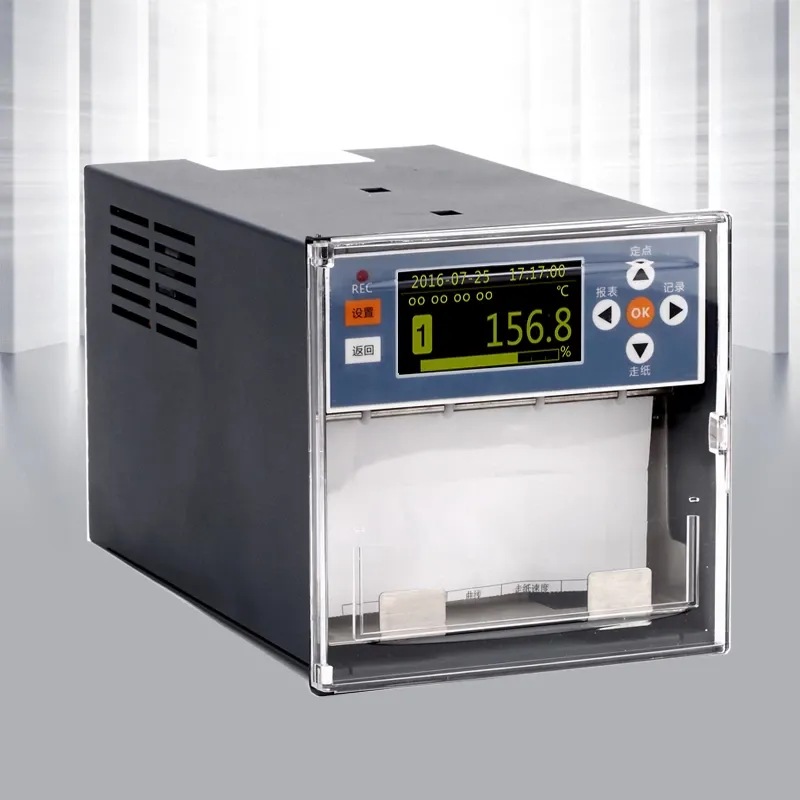

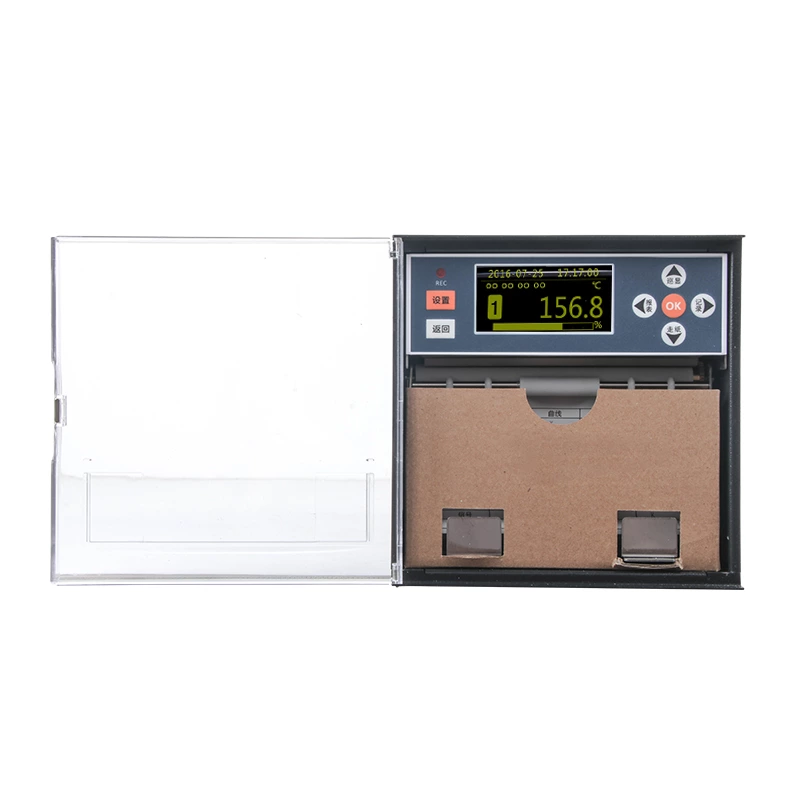

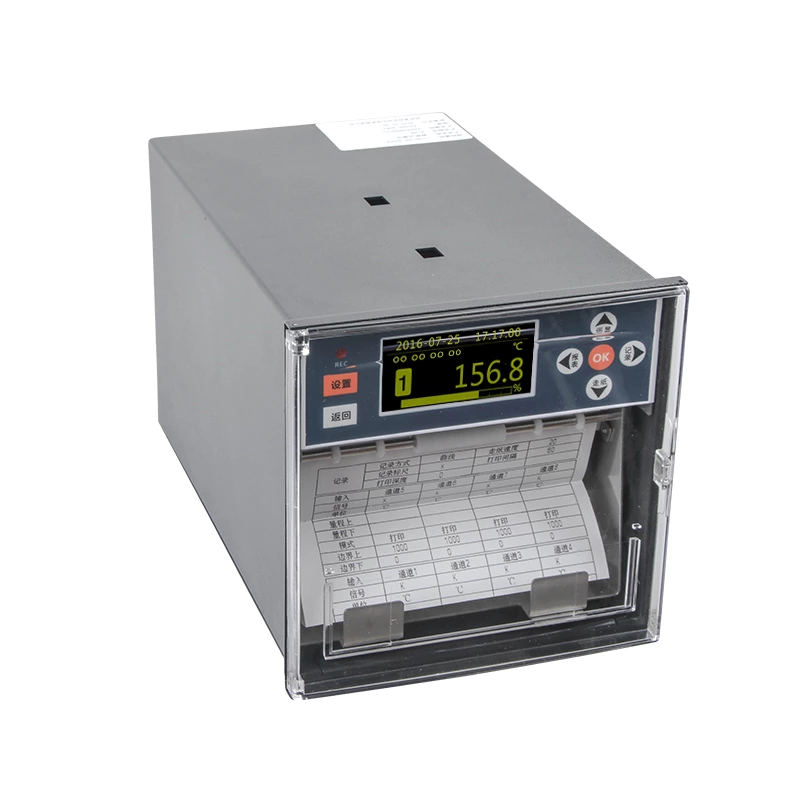

Bộ ghi dữ liệu dạng biểu đồ SUP-R1200
Máy ghi biểu đồ SUP-R1200 là thiết bị đo lường chính xác với độ nét hoàn hảo, độ chính xác cao và đáng tin cậy, đa chức năng, dễ vận hành nhờ sử dụng công nghệ in nhiệt độc đáo và công nghệ điều khiển vi xử lý tiên tiến. Thiết bị có thể ghi và in liên tục.
Đặc trưng
- Kênh đầu vào: Lên đến 8 kênh đầu vào phổ thông
- Nguồn điện: 100-240VAC，47-63Hz, công suất tối đa＜40W
- Đầu ra: đầu ra cảnh báo, đầu ra RS485
- Tốc độ biểu đồ: Phạm vi cài đặt tự do 10-2000mm/h
- Kích thước: 144*144*233mm
- Kích thước: 138mm*138mm
- Đặc điểm kỹ thuật
| Sản phẩm | Máy ghi biểu đồ |
| Model | SUP-R1200 |
| Màn hình | Màn hình hiển thị LCD |
| Đầu vào | Điện áp: (0-5)V/(1-5)V/(0-20)mV/(0-100)mV Dòng điện: (0-10)mA/(4-20)mA Cặp nhiệt điện: B, E, K, S, T Điện trở nhiệt: Pt100, Cu50, Cu100 |
| Đầu ra | Lên đến 2 kênh đầu ra hiện tại (4 đến 20 mA) |
| Thời gian lấy mẫu | 600ms |
| Tốc độ biểu đồ | 10mm/giờ -- 1990mm/giờ |
| Giao tiếp | RS 232/RS485 (cần tùy chỉnh) |
| Nguồn điện | 220VAC; 24VDC |
| Sai số | 0,2%FS |
| Độ sâu lắp đặt ngắn hơn | 144mm |
| Cắt tấm DIN | 138*138mm |
- Giới thiệu
Máy ghi biểu đồ SUP-R1200 tích hợp nhiều chức năng như xử lý tín hiệu, hiển thị, in ấn, báo động, v.v., là thiết bị lý tưởng để thu thập, phân tích và lưu trữ dữ liệu và thông tin trong các quy trình công nghiệp. Thiết bị này chủ yếu được ứng dụng trong các ngành công nghiệp như luyện kim, xăng dầu, hóa chất, vật liệu xây dựng, sản xuất giấy, thực phẩm, dược phẩm, xử lý nhiệt hoặc nước.
- Mô tả sản phẩm
- Màn hình:
Thông tin phong phú được trình bày đồng thời, chẳng hạn như thời gian, dữ liệu, biểu đồ và cảnh báo, v.v.; hai loại hiển thị: kênh cố định và tròn
- Chức năng đầu vào:
Tối đa 8 kênh phổ thông, nhận nhiều loại tín hiệu như điện áp dòng điện, nhiệt điện trở, v.v.
- Chức năng cảnh báo:
Tối đa 8 báo động rơle
- Nguồn điện:
Công suất đầu ra tối đa 1 kênh ở điện áp 24V.
- Chức năng ghi dữ liệu:
Máy in nhiệt chống rung nhập khẩu có 832 điểm in nhiệt trong phạm vi 104 mm và không tiêu thụ bút hoặc mực cũng như không có lỗi do vị trí bút gây ra; Máy ghi lại dưới dạng dữ liệu hoặc biểu đồ và đối với dạng sau, máy cũng in nhãn tỷ lệ và thẻ kênh.
- Thời gian thực:
Đồng hồ có độ chính xác cao có thể hoạt động bình thường khi mất điện.
- Biểu đồ kênh riêng biệt:
Bằng cách thiết lập biên độ ghi, các biểu đồ kênh khác nhau sẽ được tách ra.
- Tốc độ biểu đồ:
Phạm vi cài đặt tự do 10-2000mm/h.
