Bộ ghi dữ liệu công nghiệp không cần giấy SUP-RN5000/RN6000/RN6500

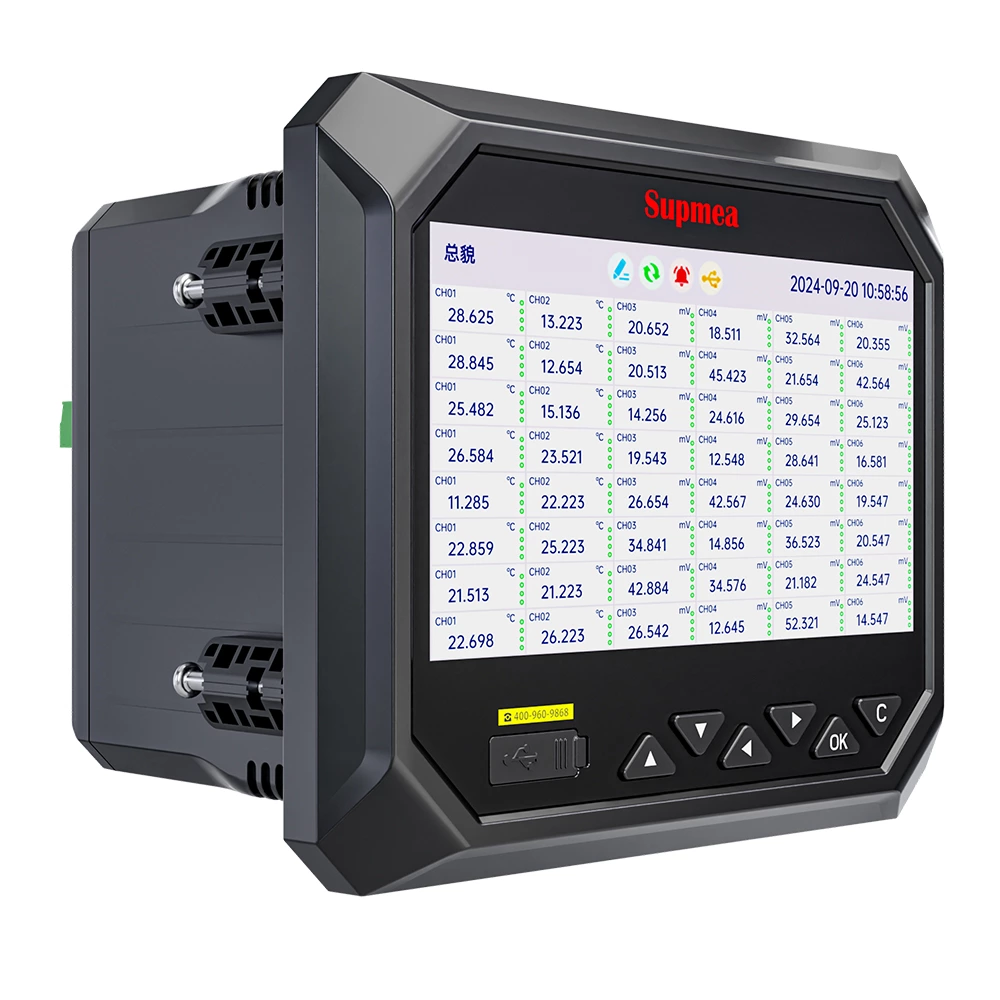

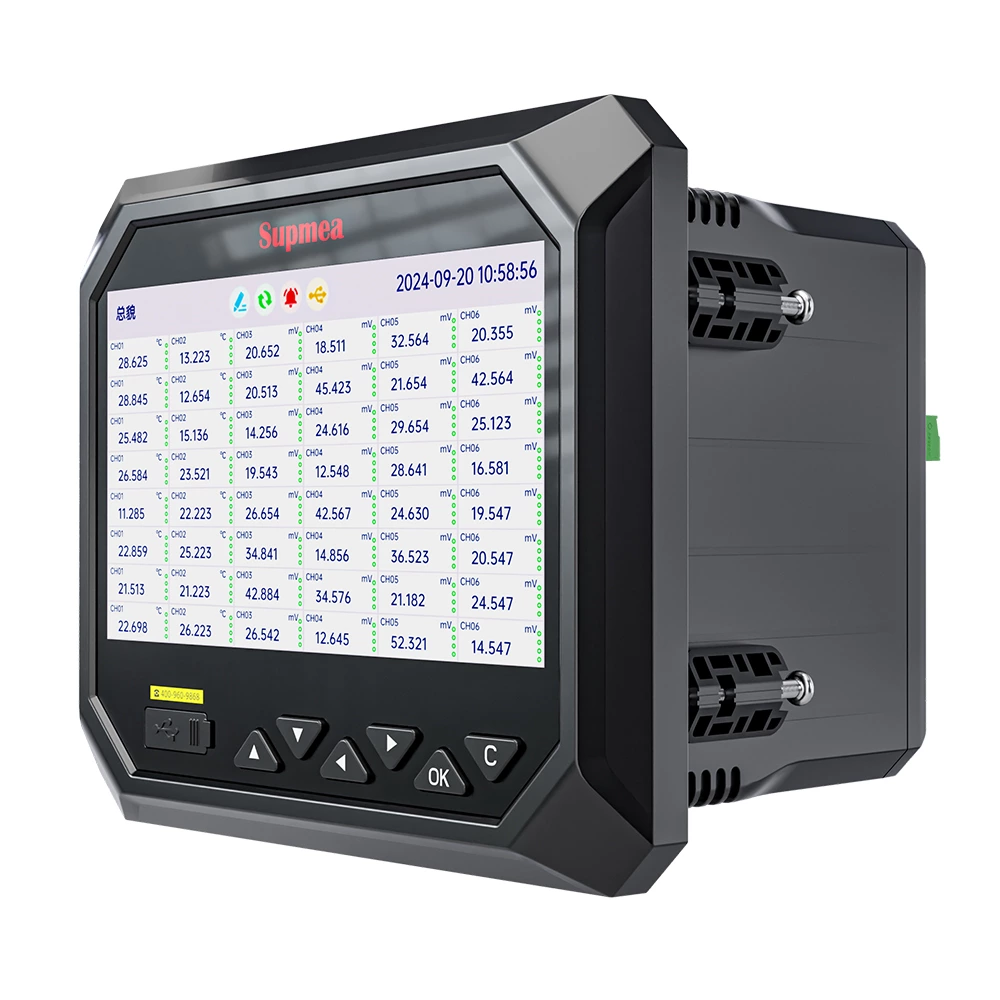

Máy ghi dữ liệu công nghiệp không cần giấy này được trang bị màn hình tinh thể lỏng TFT 7 inch, độ tương phản cao, đầy đủ màu sắc, có độ phân giải 1024*600. Nó được ứng dụng rộng rãi trong các ngành công nghiệp như luyện kim, hóa dầu, vật liệu xây dựng, sản xuất giấy, điện, thực phẩm, dược phẩm và xử lý nước công nghiệp.
Đặc trưng
- Nguồn điện: AC: (85~264)VAC, 50/60Hz DC: 24VDC±10%
- Tiêu thụ điện năng: ≤20W
- Bộ nhớ trong: 128M Byte
- Bộ nhớ ngoài: Hỗ trợ ổ đĩa flash USB (giao diện truyền thông USB 2.0 chuẩn)
- Giới thiệu
Thiết bị ghi dữ liệu công nghiệp không giấy này được trang bị màn hình tinh thể lỏng TFT 7 inch độ phân giải cao, đầy đủ màu sắc, độ tương phản cao, với độ phân giải 1024*600. Thiết bị tích hợp liền mạch nhiều tín hiệu tiêu chuẩn công nghiệp khác nhau, chẳng hạn như dòng điện, điện áp, cặp nhiệt điện, nhiệt điện trở, điện trở và tần số (có thể tùy chỉnh), cho phép hiển thị thời gian thực, ghi lại, giám sát giới hạn, tạo báo cáo, truyền dữ liệu, truyền tín hiệu và các chức năng như tích lũy lưu lượng, cũng như bù nhiệt độ và áp suất dòng chảy. Thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp như luyện kim, hóa dầu, vật liệu xây dựng, sản xuất giấy, điện, thực phẩm, dược phẩm và xử lý nước công nghiệp. Thiết bị ghi dữ liệu công nghiệp không giấy này được trang bị màn hình tinh thể lỏng TFT 7 inch độ phân giải cao, đầy đủ màu sắc, độ tương phản cao, với độ phân giải 1024*600. Thiết bị tích hợp liền mạch nhiều tín hiệu tiêu chuẩn công nghiệp, chẳng hạn như dòng điện, điện áp, cặp nhiệt điện, nhiệt điện trở, điện trở và tần số (có thể tùy chỉnh), cho phép hiển thị thời gian thực, ghi lại, giám sát giới hạn, tạo báo cáo, truyền dữ liệu, truyền tín hiệu và các chức năng như tích lũy dòng chảy, cũng như bù nhiệt độ và áp suất dòng chảy. Thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp như luyện kim, hóa dầu, vật liệu xây dựng, sản xuất giấy, điện, thực phẩm, dược phẩm và xử lý nước công nghiệp.
| Chức năng/Model | RN5000 | RN6000 | RN6500 |
| Đầu vào tương tự | 1-12 kênh | 1-48 kênh (Kênh không cách ly) |
1-48 kênh (Kênh cách ly) |
| Đầu ra tương tự | 6 kênh | 6 kênh | 6 kênh |
| Đầu ra rơle | 22 kênh | 22 kênh | 22 kênh |
| Đầu ra RS485 | Có | Có | Có |
| Đầu vào RS485 | Không | Tùy chỉnh | Tùy chỉnh |
| Đầu vào tần số | Không | Tùy chỉnh | Tùy chỉnh |
| Ethernet | Tùy chỉnh | Có | Có |
| Đầu ra nguồn cấp dữ liệu | Có | Có | Có |
| Lưu lượng (bù nhiệt độ và áp suất) | Không | Có | Có |
| Tích lũy và báo cáo | Tùy chỉnh | Có | Có |
| Bộ nhớ trong | 128M | 128M | 128M |
| Hiển thị có thể tùy chỉnh | Có | Có | Có |
- Nguyên lý hoạt động
Nguyên lý của máy ghi không giấy là thu thập và ghi lại dữ liệu hoặc dữ liệu tính toán với trục thời gian làm trục chính trong hệ thống lưu trữ bên trong của thiết bị. Phương pháp này loại bỏ việc sử dụng các công cụ ghi chép truyền thống như giấy và mực. Thông tin thu thập được sẽ được lưu trữ trong bộ nhớ trong của thiết bị, được xử lý thông qua các phép tính và mô phỏng, sau đó hiển thị trên màn hình tinh thể lỏng. Màn hình cung cấp một loạt các tùy chọn hiển thị, bao gồm giá trị, đồ thị đường cong, biểu đồ thanh và trạng thái cảnh báo .
- Các thông số
| Kiểu cấp nguồn | 250mA, 24 VDC | |||
| Giao diện truyền thông và giao thức truyền thông | Giao diện đầu ra truyền thông RS485 1 kênh, giao thức truyền thông Modbus_RTU | |||
| Giao diện đầu ra truyền thông Ethernet 1 kênh, giao thức truyền thông Modbus_TCP | ||||
| Lưu ý: Có thể tùy chỉnh đầu vào giao tiếp RS485 1 kênh. | ||||
| Nguồn điện | AC: (85~264)VAC, 50/60Hz DC: 24VDC±10% |
|||
| Tiêu thụ điện năng | ≤20W | |||
| Môi trường làm việc | Nhiệt độ: 0℃-50℃ Độ ẩm tương đối: 10%-85% (Không ngưng tụ); Tránh xa khí ăn mòn. Lưu ý: Trong trường hợp môi trường làm việc không đảm bảo, vui lòng ghi rõ khi đặt hàng. |
|||
| Môi trường lưu trữ | Nhiệt độ: -20℃-60℃; Độ ẩm tương đối: 5%-95% (Không ngưng tụ) |
|||
| Bộ nhớ trong | 128M Byte | |||
| Bộ nhớ ngoài | Hỗ trợ ổ đĩa flash USB (giao diện truyền thông chuẩn USB 2.0). | |||
| Thời gian lấy mẫu | 1 giây | |||
| Khoảng thời gian ghi dữ liệu | Có thể điều chỉnh ở mức 1 giây, 2 giây, 5 giây, 10 giây, 15 giây, 30 giây, 1 phút, 2 phút, 5 phút, 10 phút, 15 phút, 30 phút và 1 giờ. | |||
