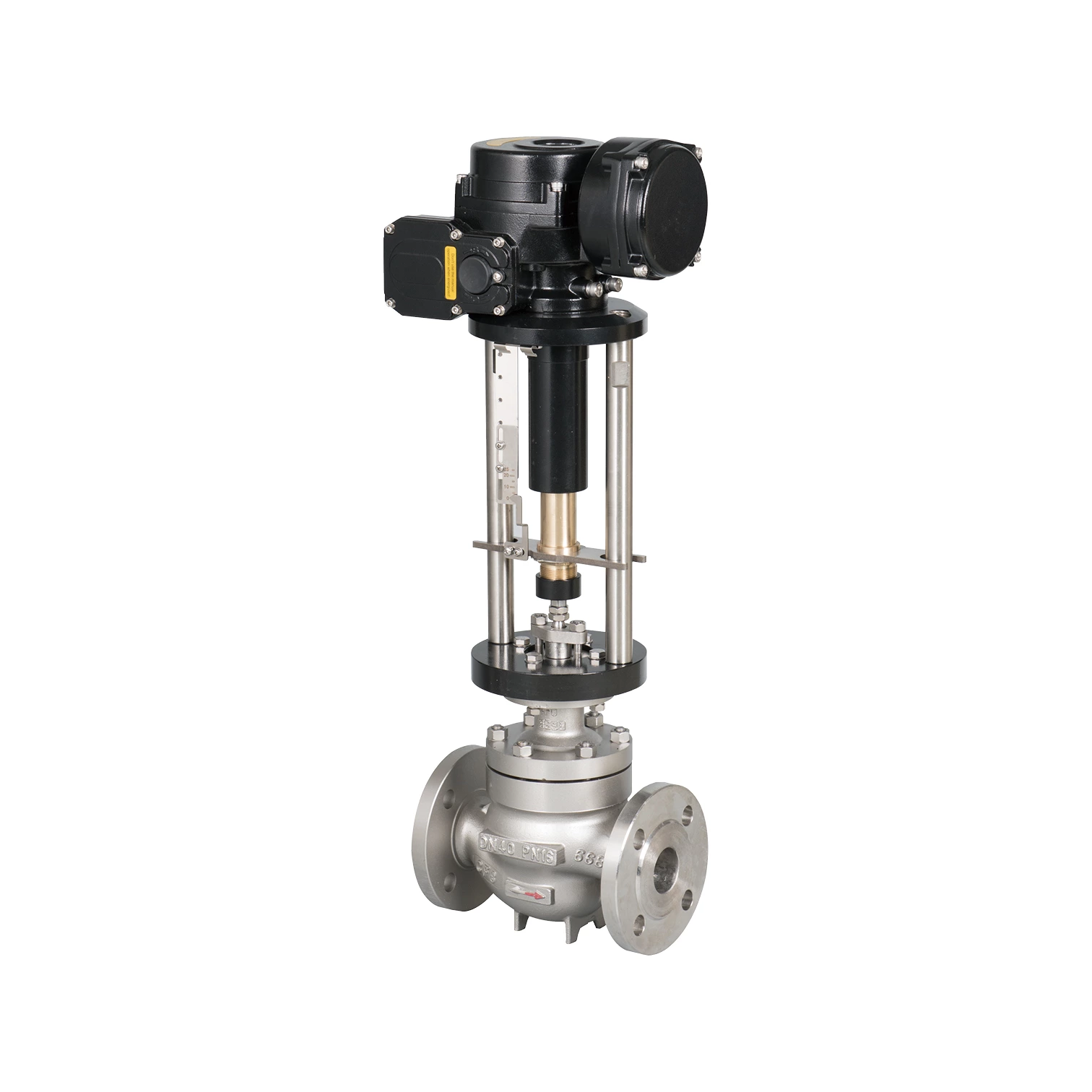

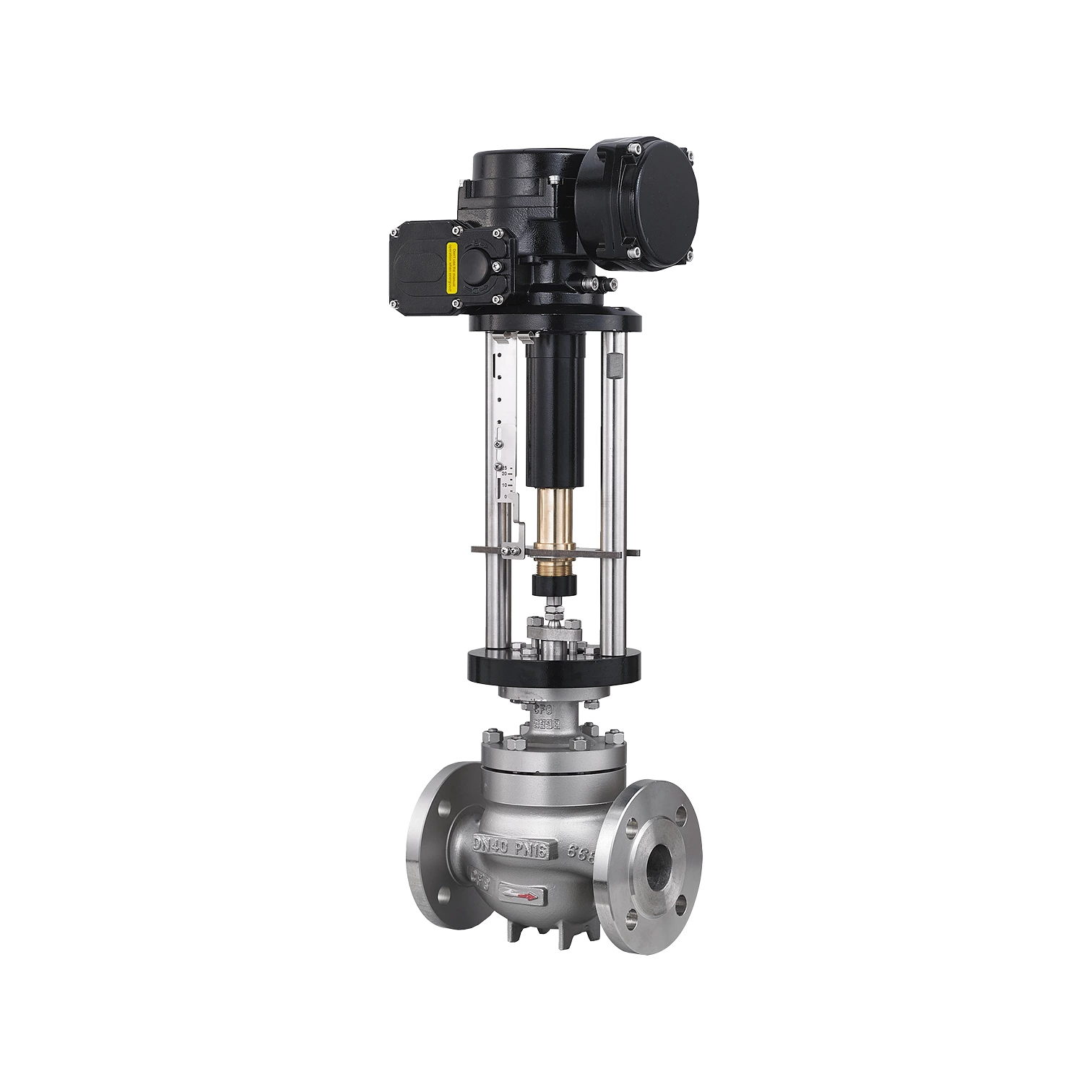

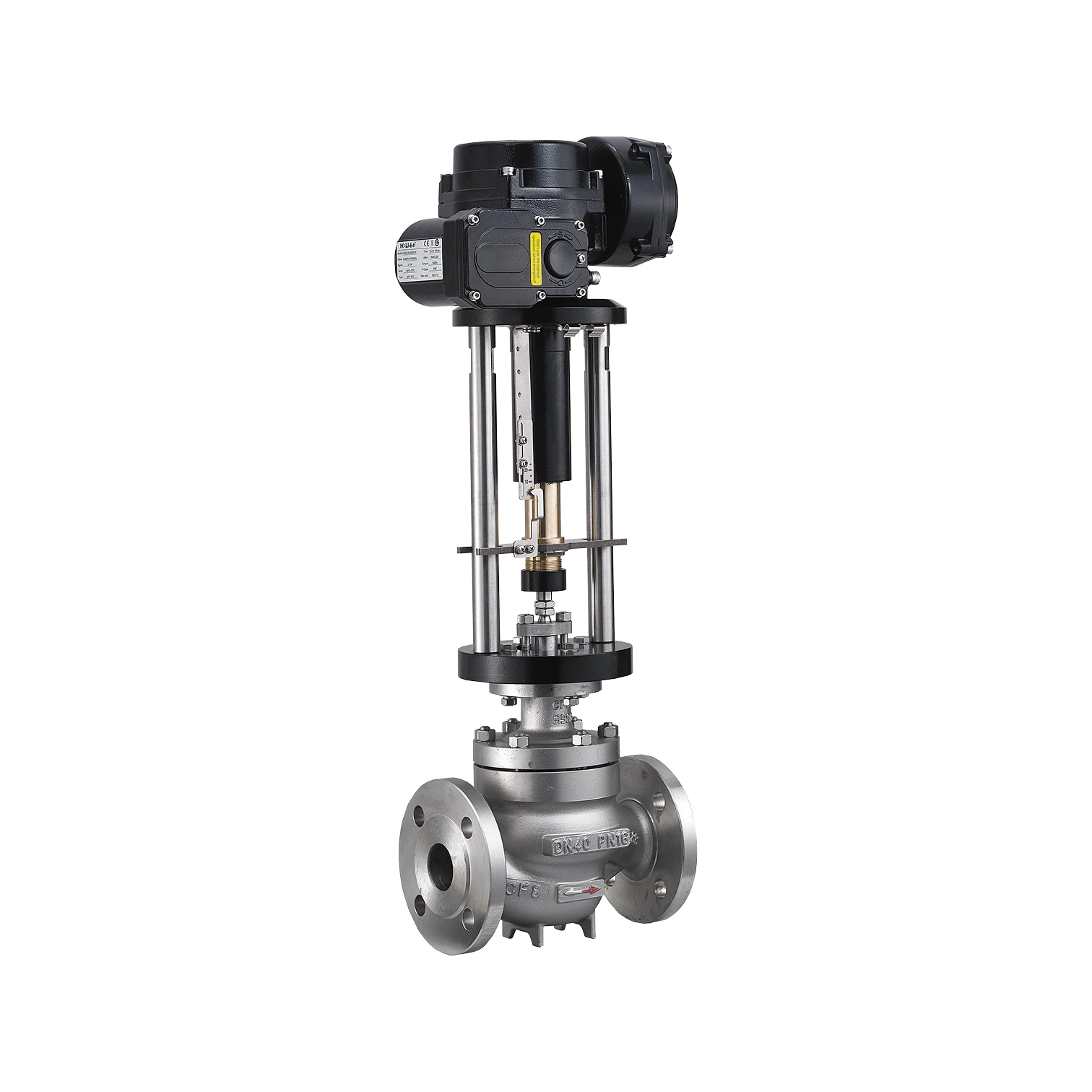

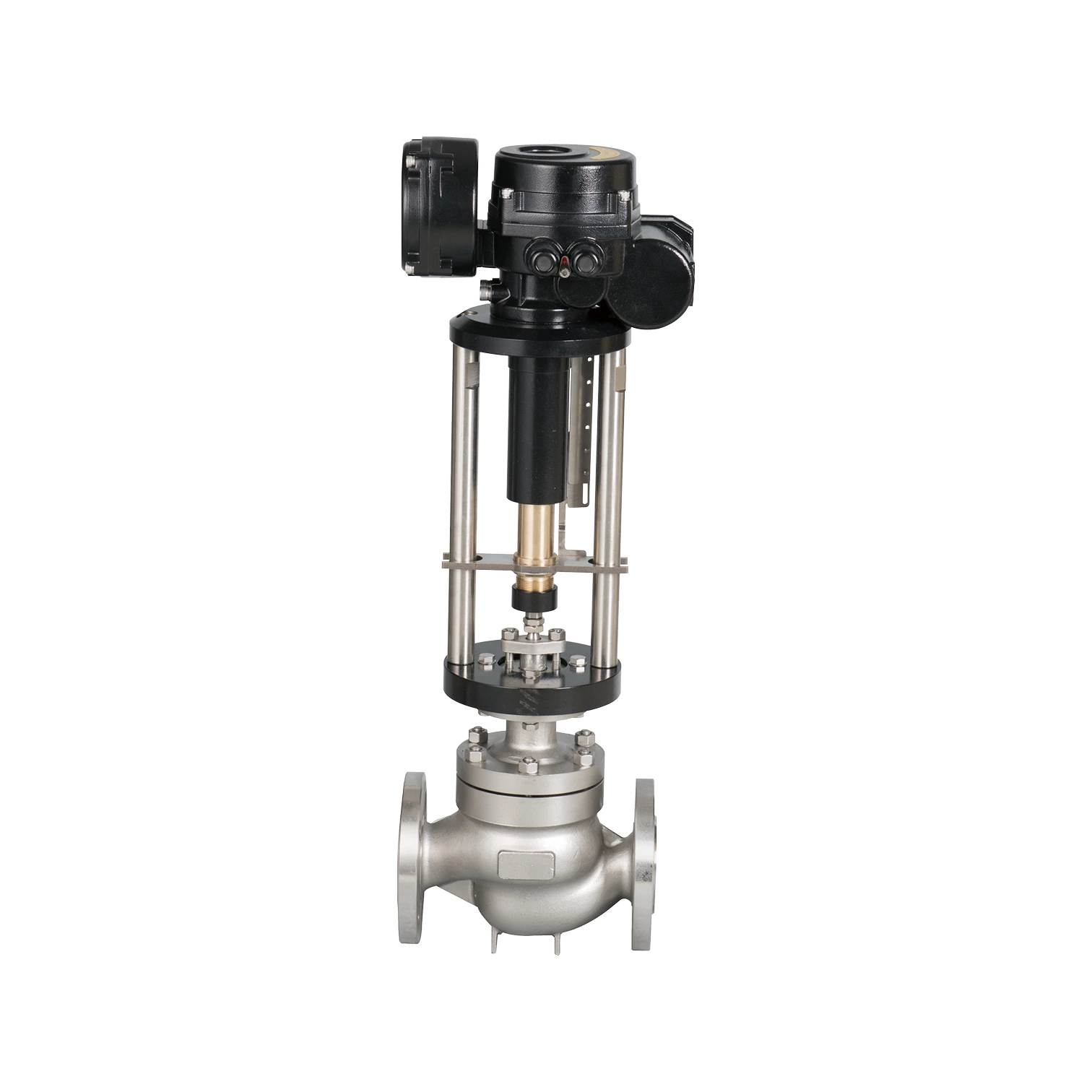

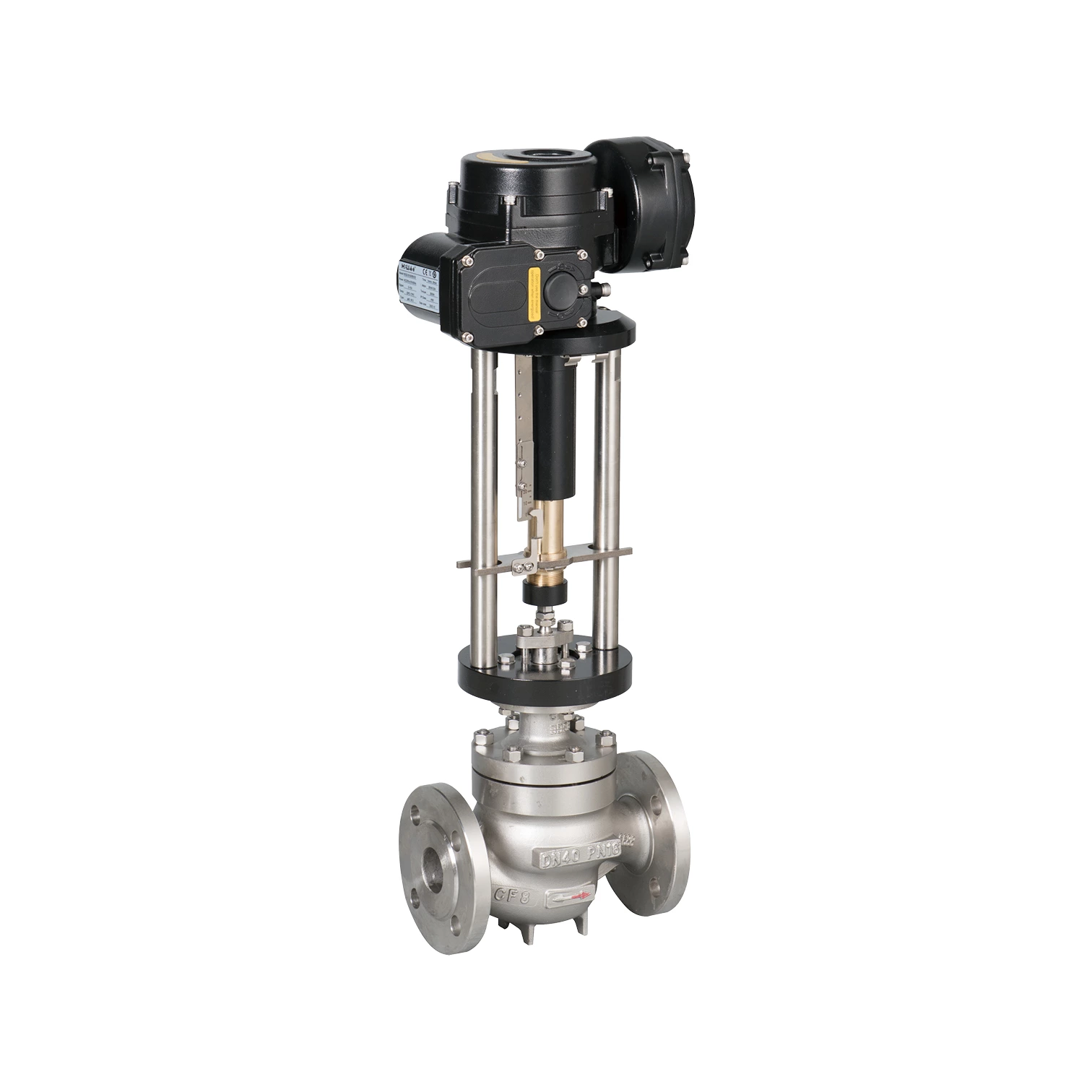

Van điều khiển điện dùng trong công nghiệp
Bộ truyền động điện được trang bị hệ thống servo, không cần bộ khuếch đại servo. Có thể điều khiển bằng tín hiệu đầu vào và nguồn điện. Ống kết nối đơn giản, và bộ điều chỉnh m
Đặc trưng
Nguồn điện (tùy chọn):
- Ba pha: AC380V, AC415V, AC440V: +10% 50/60Hz;
- Một pha: AC110V, AC220V; +10% 50/60Hz:
- DC: DC24V+10%
Độ chính xác lặp lại (độ chính xác điều chỉnh): ±1%
Bảo vệ chống xâm nhập: IP67 (tùy chọn IP68).
Hệ thống làm việc: 1200 lần/giờ S4-40%
Nhiệt độ môi trường:
- (loại chống cháy nổ) -25~50℃,
- (loại không chống cháy nổ) -25~70℃
Số lượng:
Bộ truyền động điện được trang bị hệ thống servo, không cần bộ khuếch đại servo. Có thể điều khiển bằng tín hiệu đầu vào và nguồn điện. Ống kết nối đơn giản, cơ cấu điều chỉnh sử dụng dẫn hướng trên. Phù hợp cho những trường hợp yêu cầu nghiêm ngặt về rò rỉ, chênh lệch áp suất trước và sau van thấp, và một số vật liệu có độ nhớt và sợi nhất định.
Các thông số
| DN mm | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
| Đường kính đế van mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
| Hệ số lưu lượng định mức Kv | 0,08 | 0,12 | 0,20 | 0,32 | 0,5 | 0,8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| Áp suất danh nghĩa MPa | 1.6, 4.0, 6.4 (nhiệt độ bình thường) 4.0, 6.4 (nhiệt độ trung bình), 0.6, 4.0, 6.4 (nhiệt độ thấp) | |||||||||||||||||||
| Hành trình mm | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
| Tốc độ mm/giây | 4.2 | 2.1 | 3,5 | 1.7 | 3.4 | |||||||||||||||
| Đặc điểm dòng chảy | đường thẳng | Đường thẳng, phần trăm bằng nhau | ||||||||||||||||||
| Nhiệt độ trung bình ℃ | -20~+200, -40~+250 (độ ẩm bình thường), -20~+450 (nhiệt độ trung bình), -250~-60 (nhiệt độ thấp) | |||||||||||||||||||
| Kích thước mặt bích | Mặt bích gang theo tiêu chuẩn JB79-59 | |||||||||||||||||||
| Kiểu mặt bích | Loại bề mặt bịt kín mặt bích theo tiêu chuẩn JB77-59, mặt bích gang là loại trơn, mặt bích thép đúc là loại lõm, nhiệt độ thấp là loại lưỡi và rãnh | |||||||||||||||||||
| 0,6MPa | Nhiệt độ thấp -250--60℃ ZG1Cr18Ni9Ti CFBM | |||||||||||||||||||
| 1,6MPa | Nhiệt độ bình thường -20-200℃ HT200 | |||||||||||||||||||
| 4.0MPa | Nhiệt độ bình thường -20-200℃ WCB ZG1Cr18Ni9Ti | |||||||||||||||||||
| Nhiệt độ trung bình -20-450℃ WCB ZG1Cr18Ni9Ti | ||||||||||||||||||||
| Nhiệt độ thấp -250-60℃ ZG1Cr18Ni9Ti (196℃) CF8M (-250℃) | ||||||||||||||||||||
| 6,4MPa | Nhiệt độ bình thường -20-200℃ WCB ZG1Cr18Ni9Ti | |||||||||||||||||||
| Nhiệt độ trung bình -20-450℃ WCB ZG1Cr18Ni9Ti | ||||||||||||||||||||
| Nhiệt độ thấp -250-60℃ ZG1Cr18Ni9Ti (196℃) CF8M (-250℃) | ||||||||||||||||||||
| Vật liệu lõi van | Cr18Ni9,F316(0Cr18Ni2Mo2) | |||||||||||||||||||
| Loại nắp van trên | Loại thông thường (nhiệt độ bình thường), loại tấm nhiệt (nhiệt độ trung bình), loại cổ dài (nhiệt độ thấp) | |||||||||||||||||||
