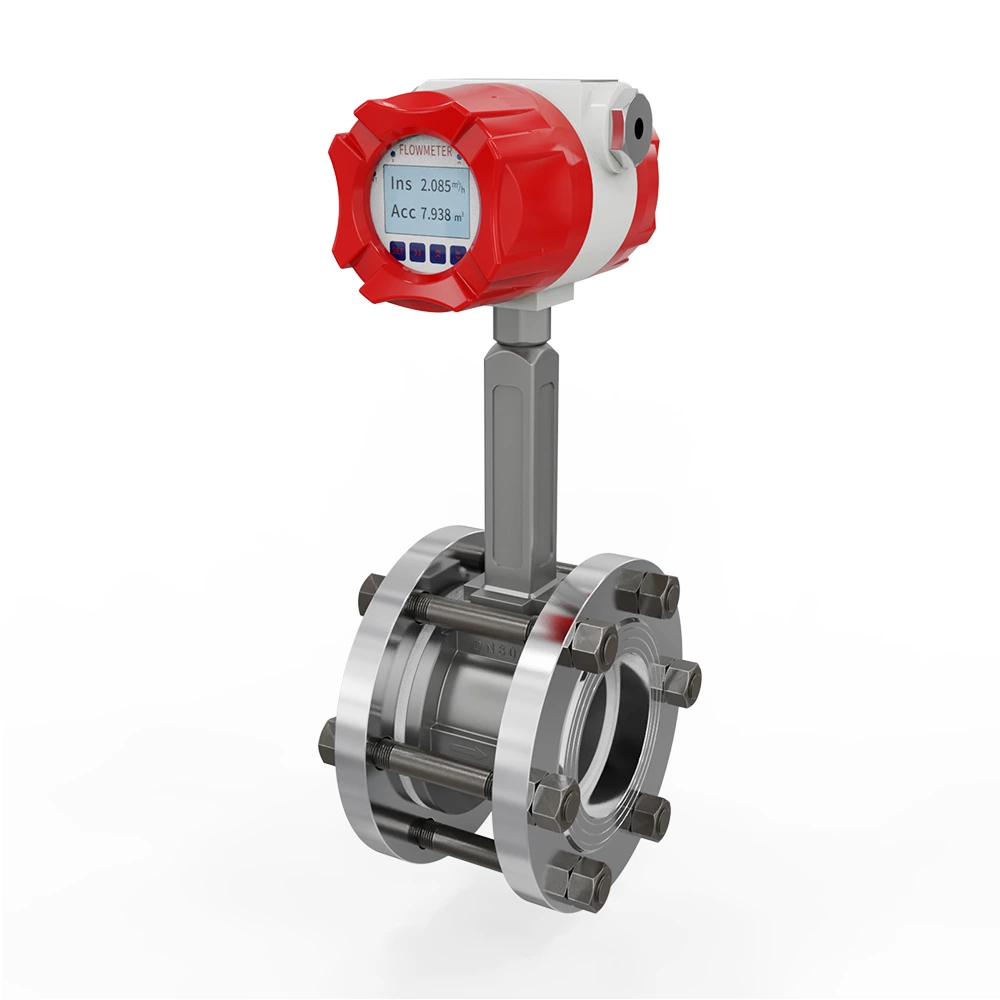

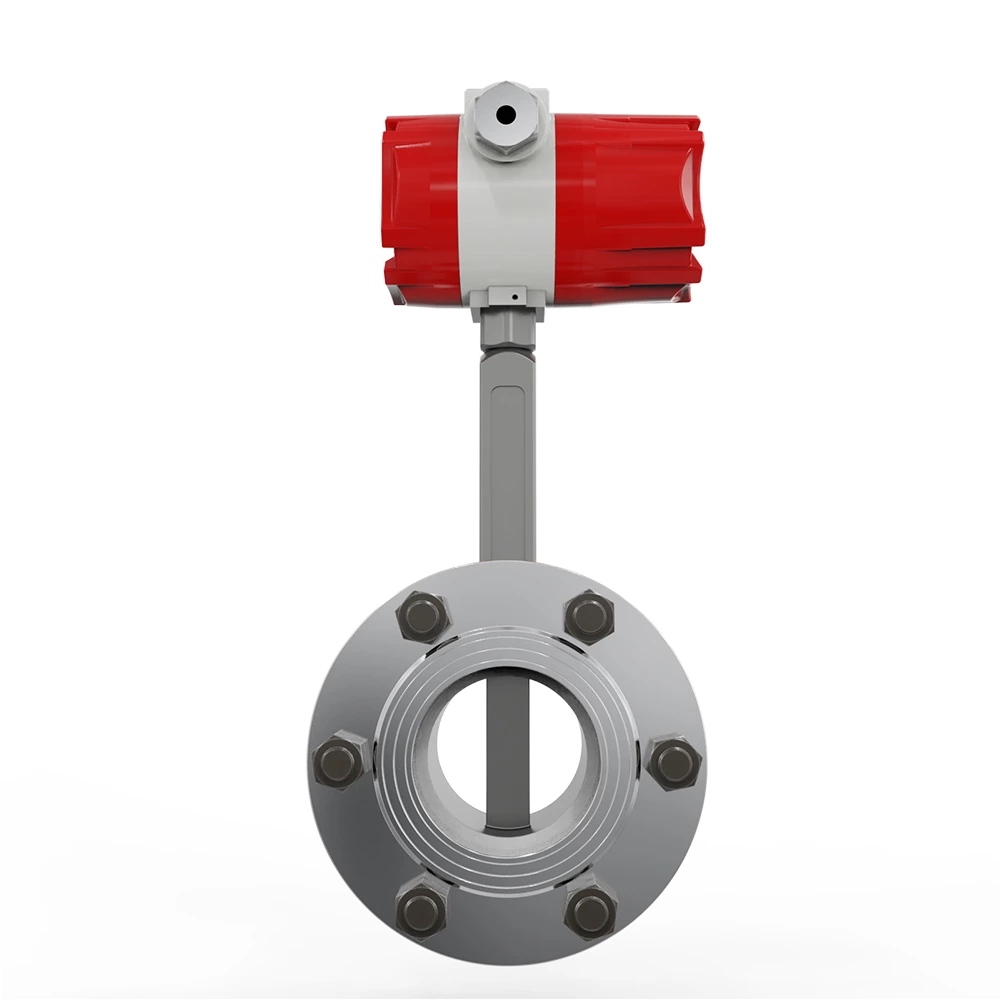

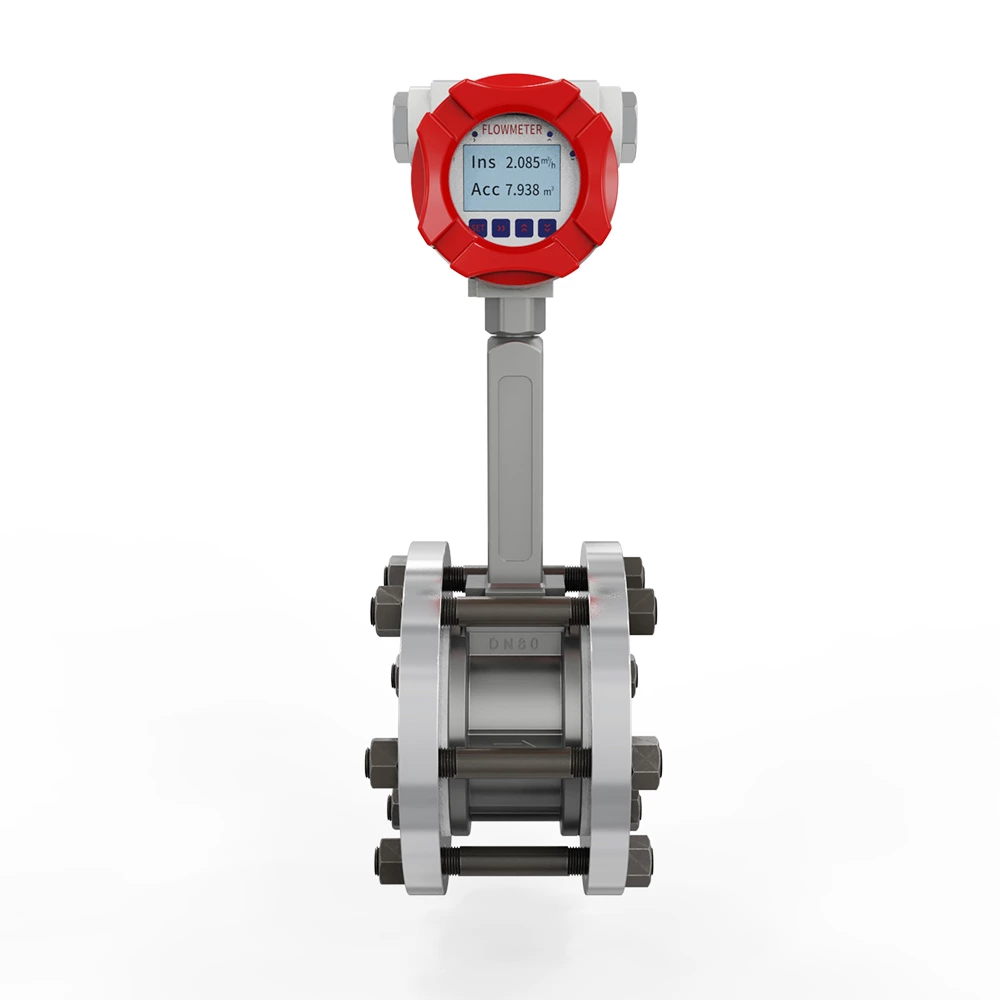

Lưu lượng kế Vortex SUP-LUGB Lắp đặt kiểu wafer
Lưu lượng kế xoáy SUP-LUGB hoạt động trên nguyên lý tạo ra dòng xoáy và mối quan hệ giữa dòng xoáy và dòng chảy theo lý thuyết của Karman và Strouhal chuyên đo hơi, khí và chất lỏng có độ nhớt thấp hơn.
Đặc trưng
- Đường kính ống: DN15-DN300
- Sai số: 1,0% 1,5%
- Tỷ lệ phạm vi: 1:8
- Khả năng kháng nước: IP65
Số lượng:
- Nguyên tắc đo lường
Một chất lỏng chảy với một vận tốc nhất định và đi qua một vật cản cố định sẽ tạo ra các xoáy. Việc tạo ra các xoáy được gọi là Các xoáy của Karman. Tần suất của các xoáy xoáy là một hàm tuyến tính trực tiếp của vận tốc chất lỏng và tần số phụ thuộc vào hình dạng và chiều rộng bề mặt của khối vô tội vạ. Vì chiều rộng của vật cản và đường kính trong của ống ít nhiều không đổi nên tần số được tính bằng biểu thức: f=(St*V)/c*D
- Thông số kỹ thuật
| Sản phẩm | Cài đặt wafer lưu lượng kế xoáy |
| Model | SUP-LUGB |
| Đường kính danh nghĩa | DN15~DN300 |
| Cài đặt | Kết nối wafer: DN15-DN300(PN2.5MPa ưu tiên) |
| Sai số | 1,5%, 1,0% |
| Tỷ lệ phạm vi | Mật độ khí:1,2kg/m3, Tỷ lệ phạm vi: 8:1 |
| Nhiệt độ trung bình | -20°C ~ +150°C,-20°C ~ +260°C,-20°C ~ +300°C |
| Tín hiệu đầu ra | 4-20mA |
| Tính thường xuyên | Giao tiếp RS485 (Modbus RTU) |
| Nguồn cấp | Pin 24VDC±5% Li (3.6 VDC) |
| Khả năng kháng nước | IP65 |
| Vật liệu thân | Vỏ không gỉ |
| Màn hình hiển thị | LCD ma trận điểm 128 * 64 |
Lưu ý: sản phẩm bị nghiêm cấm sử dụng trong những trường hợp chống cháy nổ.
