Phân tích chất lỏng

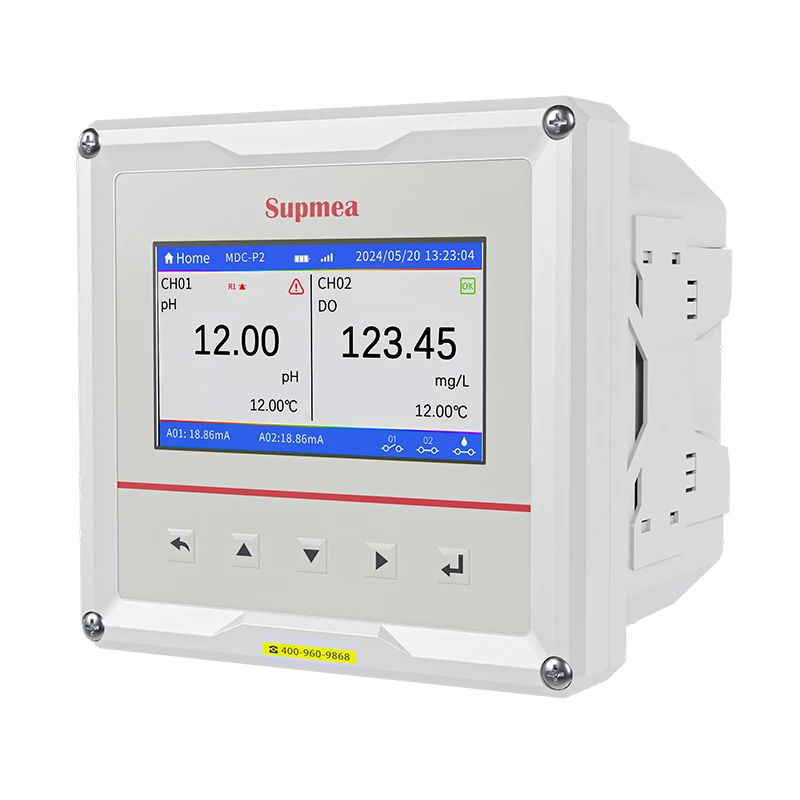

Bộ điều khiển đa năng kênh đôi MDC-P2
MDC-P1/P2 là bộ điều khiển đa thông số trực tuyến thông minh, tiên tiến, có khả năng hỗ trợ tối đa hai kênh. Chế độ kết hợp của kênh đầu tiên cho phép kết nối các cảm biến analog hoặc kỹ thuật số, trong khi kênh thứ hai kết nối các cảm biến kỹ thuật số. Bộ điều khiển này có thể đo nhiều thông số khác nhau, bao gồm pH, ORP, độ dẫn điện, oxy hòa tan, độ đục, nồng độ bùn, clo dư, nitơ amoni, nitơ nitrat, COD, v.v. Dữ liệu giám sát liên tục của nó có thể được truyền đến hệ thống DCS thông qua truyền dẫn đầu ra hoặc kết nối với máy tính sử dụng giao thức Modbus-RTU qua giao diện RS485 để giám sát và ghi nhật ký từ xa. Nó cũng có thể điều khiển các hệ thống làm sạch hoặc bơm.
Đặc trưng
- Phạm vi đo: pH/Antimony：(-2.00 ~ 16.00) pH ORP：(-2000 ~ 2000) mV
- Các loại nhiệt độ: NTC10K ，Pt1000 ，Pt100
- Phạm vi nhiệt độ: (-10~130)℃
- Sai số: pH：±0.02pH/Antimon：±0.2pH/ORP：±2mV

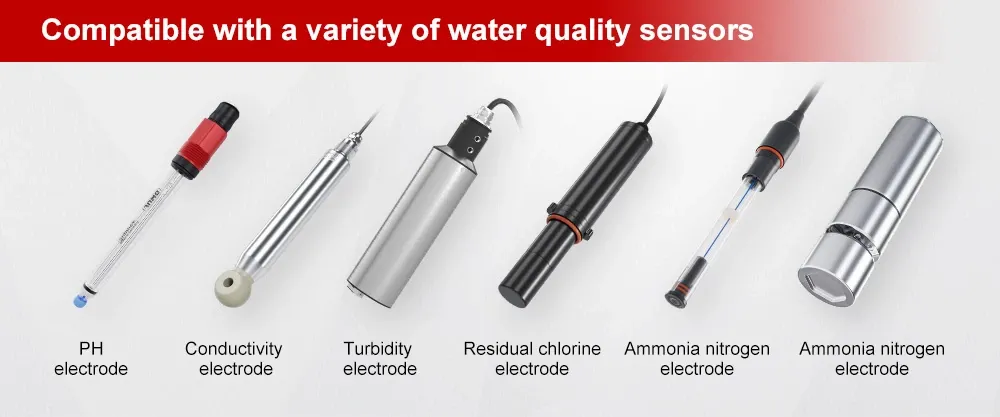

- Các biến đo lường: pH/ORP/Độ dẫn điện/Oxy hòa tan/Độ đục/Nồng độ bùn/Độ dẫn điện cảm ứng/Clo dư/Nitơ amoniac/Nitơ nitrat/COD, v.v.
- Phân loại
| Đầu vào cảm biến tương tự | |
| Các biến được đo lường | pH / ORP / Antimon |
| Phạm vi đo lường | pH/Antimon ：(-2.00 ~ 16.00) pH ORP ：(-2000 ~ 2000) mV |
| Trở kháng đầu vào | ≥10 12 Ω |
| Các loại nhiệt độ | NTC10K ，Pt1000 ，Pt100 |
| Phạm vi nhiệt độ | (-10~130) ℃ |
| Sai số | pH ：±0,02pH |
| Antimon ：±0.2pH | |
| ORP ：±2mV | |
| NTC10K ：(-10~60) ℃ , sai số: ±0.3 ℃ (60~130) ℃ , sai số: ±2 ℃ | |
| Sai số Pt1000: ±0,3 ℃ | |
| Sai số Pt100: ±0,3 ℃ | |
| Độ phân giải | pH/Antimon ：0,01pH ； ORP ：1mV |
| Khả năng lặp lại | 0,02pH |
| Bù nhiệt độ | Bù trừ thủ công; |
| Bù trừ tự động: Tuyến tính, Axit, Bazơ, Tinh khiết | |
| Đầu vào cảm biến kỹ thuật số | |
| Các biến được đo lường | pH/ORP/Độ dẫn điện/Oxy hòa tan /Độ đục/Nồng độ bùn /Độ dẫn điện cảm ứng /Chất cặn |
| Clo/Amoniac nitơ/Nitơ nitrat n/COD, v.v. | |
| Độ pH: (0,00 ~ 14,00) Độ pH | |
| Phạm vi đo lường | ORP: (-2000 ~ 2000) mV |
| Oxy hòa tan: (0 ～40) mg/L | |
| Độ bão hòa: (0 ～200)% | |
| Độ dẫn điện: (0 ～500) mS/cm | |
| Độ đục: (0 ～4000) NTU | |
| Nồng độ bùn: (0 ～120000) mg/L | |
| Độ dẫn điện cảm ứng: (0 ～200 0) mS/cm | |
| Clo dư: (0~ 100) mg/L | |
| Nitơ amoniac: (0~ 1000) m g/L | |
| Nitơ nitrat: (0~ 1000) mg/L | |
| COD: (0~ 1500) mg/L | |
| Lưu ý: Phạm vi đo thực tế phải tham khảo dữ liệu kỹ thuật của các cảm biến được kết nối. | |
| Đầu ra | |
| Cách ly, 2 kênh (0/4~20) mA có thể cấu hình theo phạm vi đo tương ứng, khả năng tải 750Ω, độ chính xác đầu ra ±0,1%FS, tuân thủ NAMUR NE 43 | |
| Đầu ra hiện tại | |
| tiêu chuẩn. | |
| Đầu ra truyền thông | Giao diện RS485 , giao thức truyền thông Modbus-RTU . |
| Đầu ra báo động | SPST 3 kênh (2 báo động + 1 báo động làm sạch), loại NO/NC , công suất 250VAC, 5A. |
| Độ trễ rơle báo động | 0~9999 giây, có thể điều chỉnh. |
| Thông số kỹ thuật điện | |
| Nguồn điện | AC ：(85~265)V ，50/60Hz |
| DC ：(21,6~26,4) V | |
| Tiêu thụ điện năng | ≤ 28W |
| Đầu vào cáp | Đầu nối cáp M20*1.5 |
| Thông số kỹ thuật cáp | Đầu nối lò xo: phù hợp với cáp AW G16~AWG24 （0,2mm 2 ~ 1,5mm 2 ）； |
| Đầu nối cắm: phù hợp với cáp AWG12~AWG28 （1mm 2 ~ 2,5mm 2 ）； | |
| Môi trường | |
| Môi trường hoạt động | Nhiệt độ ：(0 ~ 60) ℃ |
| Độ ẩm tương đối ：10%~85% （ không ngưng tụ ） | |
| Môi trường lưu trữ | Nhiệt độ ：(-15~65) ℃ |
| Độ ẩm tương đối ：5%~95% （không ngưng tụ ） | |
| Độ cao ：<2000m | |
| Khả năng chống nước | IP66 |
| Chống cháy | UL94V-0 |
- Những lợi ích
- Bộ điều khiển đa năng loại bỏ nhu cầu sử dụng nhiều bộ điều khiển chuyên dụng và tự động nhận dạng cảm biến kỹ thuật số để thuận tiện cắm và chạy.
- Khả năng chống nước IP66, phù hợp với điều kiện làm việc phức tạp hơn.
- Thiết kế kênh đôi cho phép kết nối một hoặc hai cảm biến, giúp giảm chi phí cho người dùng và cung cấp giải pháp tiết kiệm chi phí để bổ sung thêm cảm biến thứ hai trong tương lai.
- Tùy chọn kết nối không dây NB-IoT và ứng dụng di động để xem dữ liệu theo thời gian thực.
- Thiết kế đất nguồn và đất tín hiệu tăng cường khả năng chống nhiễu.

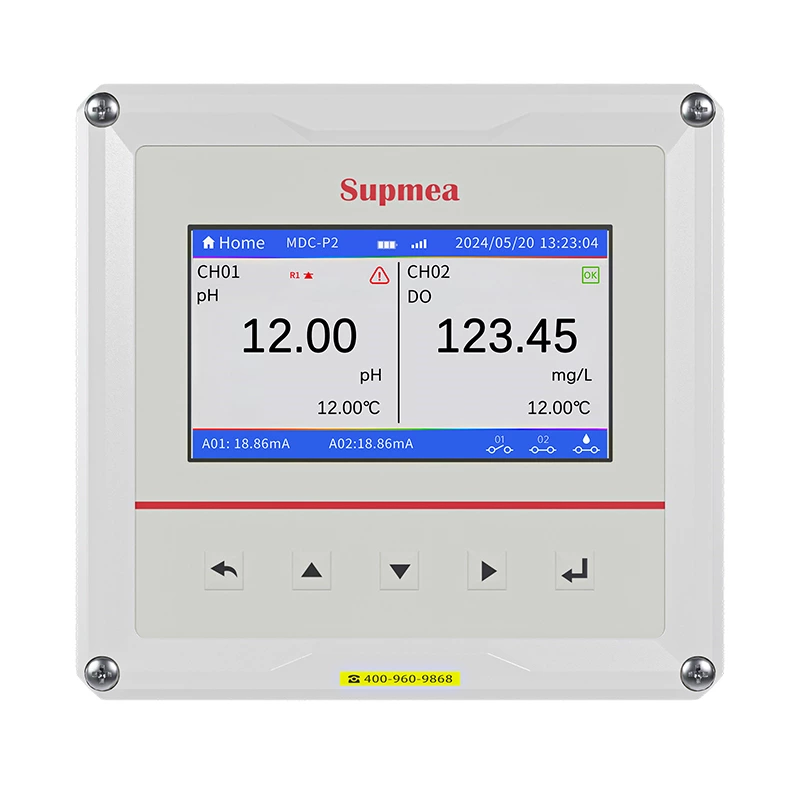

- Màn hình màu toàn cảnh 4,3 inch, có khả năng chuyển đổi nhanh giữa chế độ hiển thị kỹ thuật số và chế độ đường cong thời gian thực, giúp theo dõi dễ dàng các biến động dữ liệu.
- Đầu ra truyền dẫn cách ly quang điện tử (0/4~20) mA có khả năng chống nhiễu mạnh, thiết kế mạch đầu ra có độ sai số thấp, đạt độ sai số 0,1% và tuân thủ tiêu chuẩn kỹ thuật quốc tế NAMUR NE43.
- Có chức năng bù nhiệt độ thủ công và tự động, bao gồm bù tuyến tính, nước tinh khiết, axit và dung dịch kiềm, thích ứng với nhiều điều kiện hơn.
- Chức năng cảnh báo tự chẩn đoán tình trạng điện cực pH sẽ tư vấn cho người dùng về tình trạng điện cực sau khi bảo trì, giúp tối ưu hóa các hoạt động bảo trì.
- Chức năng mô phỏng hiện tại giúp tăng cường khả năng bảo trì của thiết bị.
- Truyền thông RS485 cách ly quang điện.
- Lưu trữ lên đến 500.000 bản ghi dữ liệu.
- Chức năng cảnh báo cao và thấp, lượng trễ và thời gian trễ có thể điều chỉnh được.
- Hỗ trợ bốn ngôn ngữ: tiếng Trung, tiếng Anh, tiếng Tây Ban Nha và tiếng Hàn, cung cấp nhiều tùy chọn ngôn ngữ hơn.

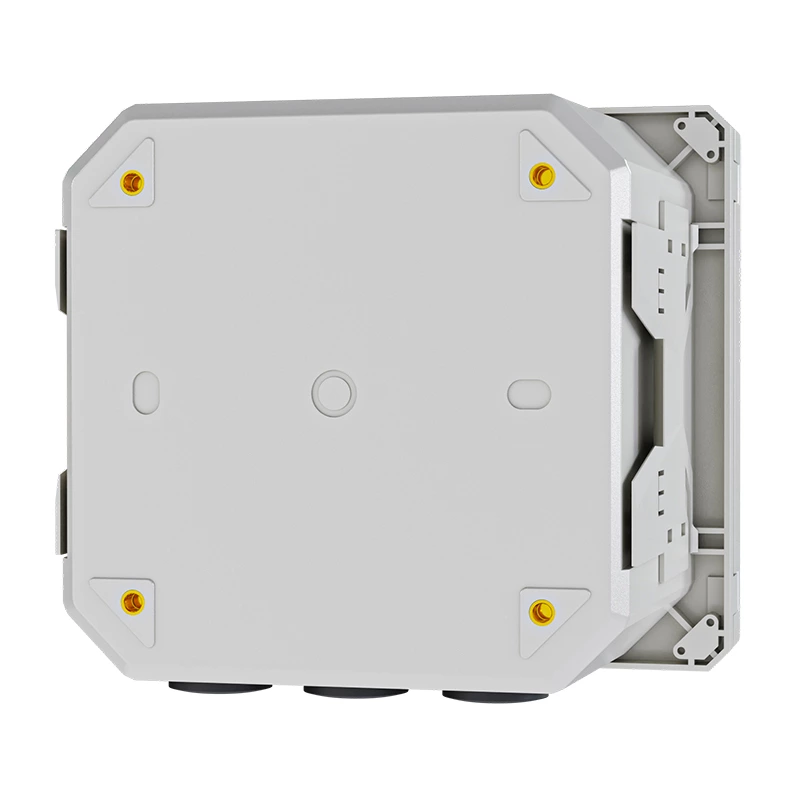

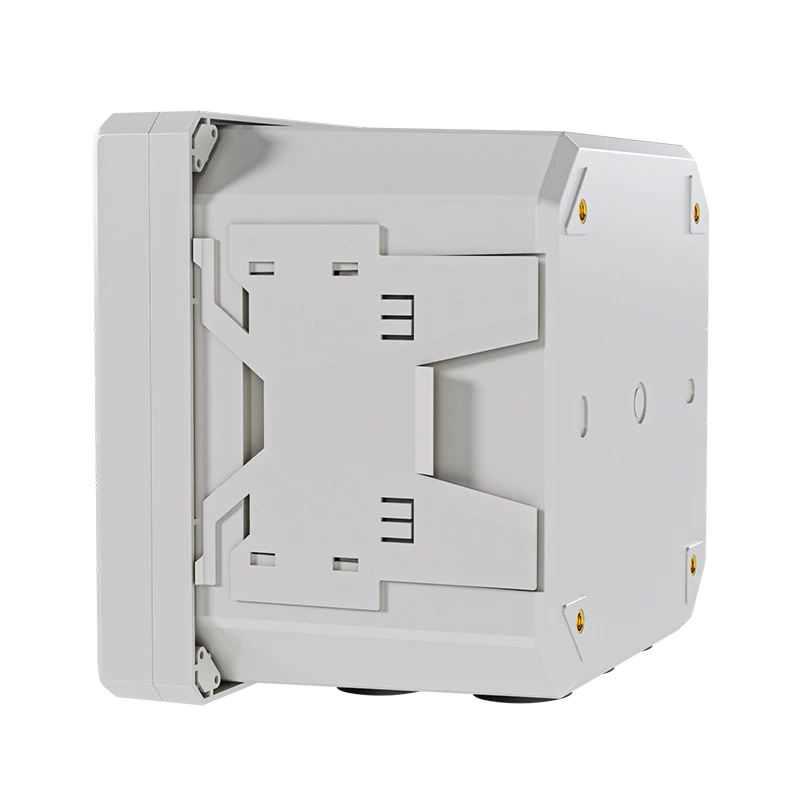

- Có sẵn phương pháp lắp đặt trên giá và trên tường, cung cấp các tùy chọn lắp đặt linh hoạt.
- Lĩnh vực ứng dụng
Bộ điều khiển MDC-P2 có thể đo nhiều thông số khác nhau, bao gồm pH, ORP, độ dẫn điện, oxy hòa tan, độ đục, nồng độ bùn, clo dư, nitơ amoniac, nitơ nitrat, COD, v.v. Dữ liệu giám sát liên tục của nó có thể được truyền đến hệ thống DCS thông qua truyền dẫn đầu ra hoặc kết nối với máy tính sử dụng giao thức Modbus-RTU qua giao diện RS485 để giám sát và ghi nhật ký từ xa. Bộ điều khiển cũng có thể điều khiển hệ thống làm sạch hoặc bơm. Bộ điều khiển cung cấp tùy chọn mô-đun truyền dẫn không dây NB-IoT, cho phép người dùng truy cập thông tin tình trạng hiện trường theo thời gian thực trên thiết bị di động.
